Face Avant - Ramaudio WDO 202 Manuel Utilisateur

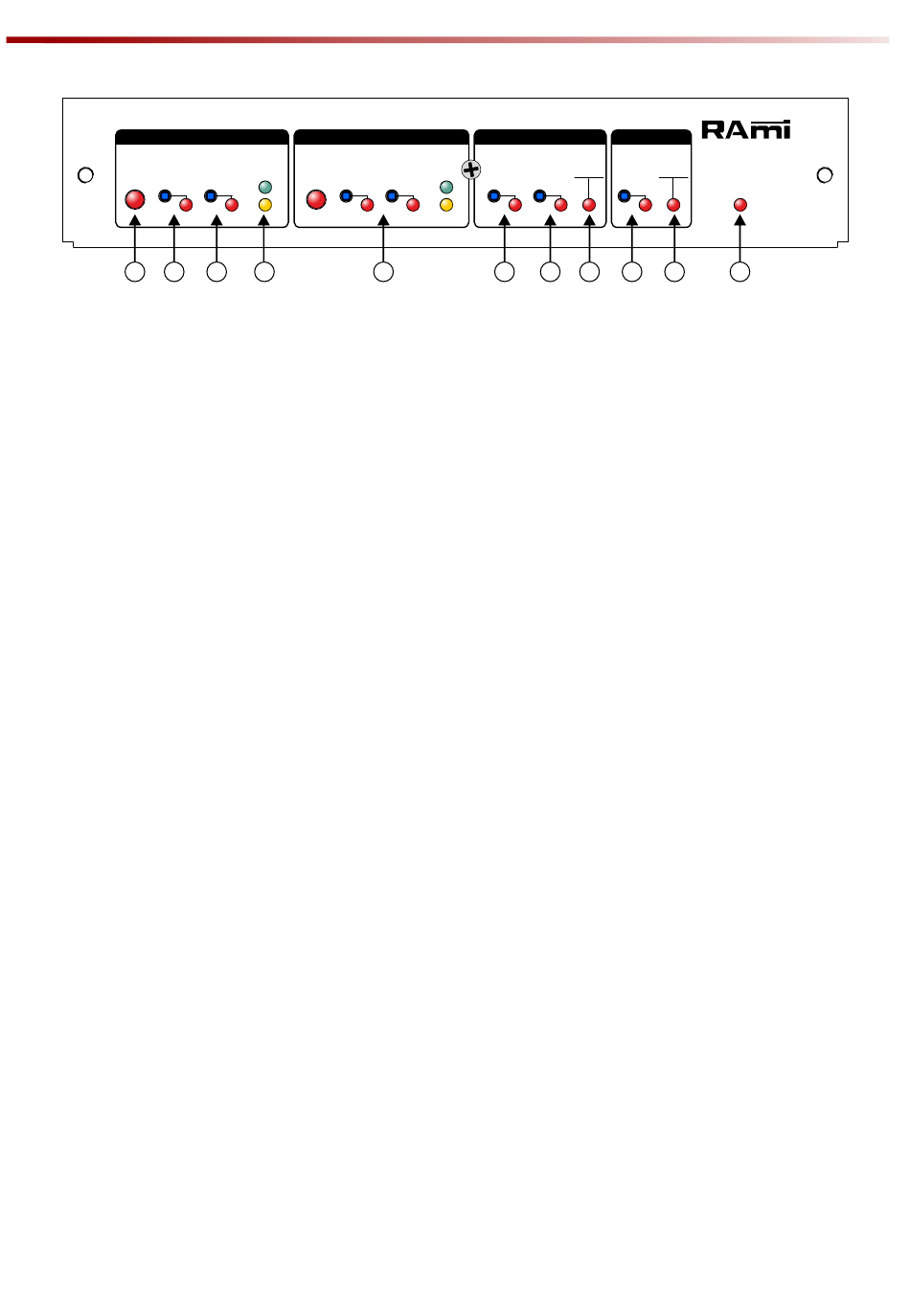

FACE AVANT

CHANNEL A
TEST
ALARM ALARM
1 2
1 - Témoin lumineux d'alarme pour le canal A.
2 - Commutateur, associé à un voyant lumineux de test alarme pour vérifier les fonctions de
coupure d'énergie lors de l'installation.
3 - Commutateur, associé à un voyant lumineux pour inhiber l'alarme du canal A.
4 - Témoin lumineux d'indication du choix d'analyse gauche/droite ou MPX.
5 - Canal B. Voir le canal A
6 - Commutateur, associé à un voyant lumineux d'activation de la configuration d'usine.
7 - Commutateur, associé à un voyant lumineux d'activation de la configuration utilisateur.
Cette configuration permet de charger des paramètres classiques d'installation.
8 - Témoin lumineux indiquant qu'aucune configuration prédéfinie est chargée. L'utilisateur
peut définir ses propres paramètres par le biais du serveur web embarqué.
9 - Commutateur, associé à un voyant lumineux pour choisir, soit l'adresse IP modifié par
l'utilisateur, soit l'adresse d'usine afin d' accéder à l'équipement.
10- Témoin lumineux indiquant le mode utilisateur de la configuration IP.
11- Témoin lumineux de mise sous tension.
Rami - WDO202
CHANNEL B
INHIBIT TEST
ALARM L/R ALARM ALARM
MPX
3 4
PRESET
INHIBIT
ALARM L/R FACTORY USER
MPX
5 6 7
5
IP ADRESS
WDO 202
LOCAL FACTORY USER
8 9 10 11
ON
FRANCAIS
