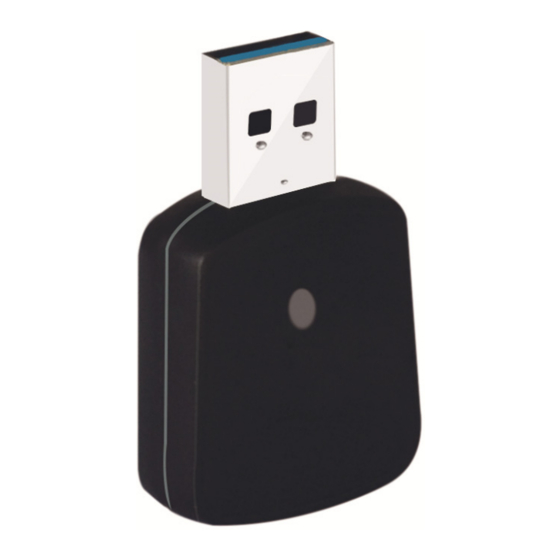

- Page 1 Adaptateur USB sans fil 802.11b/g/n/a/ac Guide d'utilisation DN-70566 1/25...
-
Page 2: Caractéristiques Du Produit
CHAPITRE 1. Introduction Nous vous félicitons pour l'achat de cet adaptateur USB sans fil 802.11b/g/n/a/ac ! Cet adaptateur est compact et peut être connecté à un port USB. Cet adaptateur sans fil est compatible aux normes sans fil courantes 802.11b/g/n et aux normes 802.11ac, il assure un débit de transfert de 300/867Mbps. -
Page 3: Chapitre 2. Guide D'installation Rapide
CHAPITRE 2. Guide d'installation rapide 2.1. Installation du pilote Suivez les instructions suivantes pour installer votre nouvel adaptateur USB sans fil : 2.1.1. Insérez l’adaptateur USB sans fil dans un port USB 3.0 disponible de votre ordinateur allumé. N'insérez jamais l’adaptateur avec force, si vous sentez une résistance, essayez de l’insérer en le retournant. - Page 4 2.1.3. Insérez le CD des pilotes dans le lecteur CD-ROM. Vous pouvez voir l’écran « autorun » ci-dessous. Sinon, vous pouvez cliquer double « autorun.exe » sur le CD. Cliquez sur « Install Driver » pour lancer la procédure d'installation 2.1.4.
- Page 5 2.1.5. Une fois l'installation terminée l'ordinateur vous demandera de redémarrer. Vous pouvez cliquer sur « Finish » (Terminer) et redémarrez l'ordinateur pour terminer l'installation des fichiers du pilote. 5/25...
-
Page 6: Connexion À Un Point D'accès Sans Fil
2.1.6. Un nouvel icône apparaît près de l’horloge dans la barre d'état système : Cliquez sur l’icône pour lancer l’utilitaire de configuration de réseau sans fil ; cliquez avec le bouton droit sur l’icône pour afficher le menu rapide de l’utilitaire de configuration. - Page 7 Ici ! 2. L'utilitaire sans fil apparaît. Cliquez sur le menu « Available Network » (Réseaux disponibles) pour rechercher des points d'accès sans fil à porté. 3. Veillez patienter un moment, tous les points d’accès sans fil pouvant être atteints par cet adaptateur réseau sans fil seront affichés ici. 7/25...
- Page 8 Si le point d'accès sans fil auquel vous souhaitez vous connecter n'apparaît pas ici, vous pouvez cliquer sur le bouton « Refresh » (Actualiser) pour rechercher à nouveau les points d'accès sans fil ; si le point d'accès sans fil que vous cherchez n'apparaît toujours pas, essayez de rapprocher l'ordinateur.
- Page 9 4. Si un mot de passe (Clé réseau) est exigée pour accéder au point d'accès sans fil, entrez cette clé dans le champ « Network key » (Clé réseau) (et entrez-la à nouveau dans « Confirm network key » (Confirmer la clé réseau) pour la valider).
- Page 10 5. L’adaptateur réseau tente de se connecter pour accéder au point d'accès, ceci peut prendre quelques secondes voir quelques minutes, soyez patient. Lorsque « Status» (L'état) devient « Associated» (Associé), cela signifie que votre ordinateur est connecté au point d'accès que vous avez sélectionné. Cliquez sur «...
-
Page 11: Utilisation De Wps Connect
Utilisation de WPS Connect 2.2.2. La technologie Wi-Fi Protected Setup (WPS) est la dernière technologie réseau sans fil qui a rendu la configuration d’un réseau sans fil très simple. Si vous voulez établir une connexion sécurisée à un point d'accès WPS, vous n'avez pas à... - Page 12 Suivez les instructions suivantes pour la configuration WPS : 1. Cliquez avec le bouton droit sur l'icône utilitaire de configuration Client, puis cliquez sur « Open Config Utility » (Ouvrir l'utilitaire de configuration). 2. Cliquez sur le menu « Wi-Fi Protect Setup ». 3.
- Page 13 Code PIN Pour utiliser le Code PIN, cliquez sur le bouton « Pin Input Config (PIN) » : Il vous sera demandé de sélectionner un point d’accès que vous souhaitez connecter. Si vous connaissez le SSID, cliquez sur « Yes », autrement cliquez sur «No».
- Page 14 Si vous sélectionnez « No », adaptateur réseau sans fil vous demande d’entrer le code PIN à 8 chiffres dans votre point d’accès, sans en sélectionner un à l’avance. Après avoir sélectionné « Yes » ou « No » à l’étape précédente, l'adaptateur réseau tente de se connecter à...
-
Page 15: Bouton De Commande
Bouton de commande Pour utiliser Bouton de commande de configuration WPS, cliquez sur « Push Button Config (PBC) ». C’est la meilleure façon d’établir une connexion sécurisée par WPS. Si Bouton de commande de configuration fait apparaître plus d’un point d’accès compatible WPS, utilisez plutôt le Code PIN. 15/25... -
Page 16: Passer En Mode Point D'accès Et Mode Station
Cliquez sur « Push Button Config(PBC) », une boîte de message apparaît : Activez maintenant la fonction Bouton de commande sur le point d’accès sans fil ; l'adaptateur réseau sans fil établit alors une connexion sécurisée avec le point d’accès au bout d’une minute. CHAPITRE 3. - Page 17 Suivez les instructions suivantes pour passer en mode Point d’accès : 1. Cliquez avec le bouton droit sur l'icône utilitaire de configuration Client, puis cliquez sur « Open Config Utility » (Ouvrir l'utilitaire de configuration). 2. Sélectionnez « Mode », puis « Access Point ». Il suffit de quelques secondes pour passer en mode Point d’accès, soyez patient.
- Page 18 Icône du mode Client : Icône du Point d’accès logiciel : 18/25...
-
Page 19: Configuration Du Ssid Et Du Canal
3.1.1. Configuration du SSID et du canal Pour configurer le Point d’accès logiciel, cliquez sur le bouton « Config » : « Wireless Network Properties » sera affiché. 19/25... - Page 20 Il faut noter que le mode Ad-Hoc n’est pas disponible lorsque l'adaptateur réseau est en mode Point d’accès. Voici la description des principaux éléments de configuration : Network Name (SSID) Entrez le SSID (le nom utilisé pour identifier ce point d’accès sans fil) ici.
-
Page 21: Configuration De La Sécurité Du Point D'accès Logiciel
3.1.2. Configuration de la sécurité du Point d’accès logiciel Pour configurer les options de sécurité du Point d’accès logiciel, configurez la section « Wireless Network Security » comme suit : Voici une description des éléments de configuration de la sécurité sans fil : Network Authentication Sélectionnez le mode d’authentification réseau dans le menu déroulant. -
Page 22: Paramètres Avancés
3.2. Paramètres avancés Pour utiliser les paramètres avancés de configuration du point d’accès logiciel, sélectionnez le menu « Advanced ». Si vous ne connaissez pas la signification et les rôles de ces paramètres, ne les changez pas. Voici la description de tous les éléments de configuration : Beacon Interval Entrez l’intervalle de balise sans fil ici. -
Page 23: Statistiques Sans Fil
3.3. Statistiques sans fil Sélectionnez le menu « Statistics » pour afficher des statistiques sur le point d’accès logiciel. Cliquez sur « Reset » pour remettre chaque élément à « 0 ». CHAPITRE 4. Guide de dépannage Si vous rencontrez un problème lors de l'utilisation de cet adaptateur réseau sans fil, ne paniquez pas ! Avant d’appeler votre revendeur pour demander de l’aide, consultez le tableau de dépannage suivant, la solution de votre problème pourrait être très simple, et vous pouvez le résoudre par vous-même ! - Page 24 Problème Solution Impossible de 1. Cliquez plusieurs fois sur « Refresh » et vérifiez si trouver un point vous pouvez trouver un point d’accès/dispositif sans d’accès/dispositif fil. sans fil avec la 2. Rapprochez-vous d’un point d’accès sans fil connu. fonction « Site 3.
- Page 25 La ASSMANN Electronic GmbH, déclare par les présentes, que cet appareil est en conformité avec les exigences de la Directive 2014/53/EU et avec celles de la Directive 2011/65/EU sur la conformité RoHS. La déclaration de conformité complète peut être demandée par courrier à l'adresse du fabricant mentionnée ci-dessous. Avertissement: Ce dispositif appartient à...
