Funktion Bewegungsmelder Typ 443 / 120° / 2-Leiter / H-0-A
Fonction détecteur de mouvement type 443 / 120° / 2 conducteurs / H-0-A
Funzione rilevatore di movimento tipo 443 / 120° / 2-conduttori / H-0_A
DETAILS
•
Mit Schraubklemmen für Draht oder Litze
< 2,5mm
2
•
2 Leiter Anschluss
•
Für das Schalten von:
- 3-100W LED
- 3-250W Glüh- und 230V Halogenlampen
- 3-250VA NV-Halogenlampen mit
koventionellen oder elektronischen
Transformatoren
•
Passiv Infrarot-Bewegungsmelder
•
Erfassungsbereich 120°
•
Helligkeitsschwellwert 5-1275 Lux
•
Zeitbereich 10s - 10min
•
Reichweite frontal 8m, seitlich 6m
•
Mit Handtaste für manuelles Umschalten
Hand / 0 / Automat
•
Max. 3 Bewegungsmelder parallel schalt-
bar
•
Programmierung mit Potentiometer
•
Bei Verwendung eines Verbrauchers mit
geringerer Leistung kann es erforderlich
sein, den Kompensator 0 401 39 (348 999
091) zu verwenden.

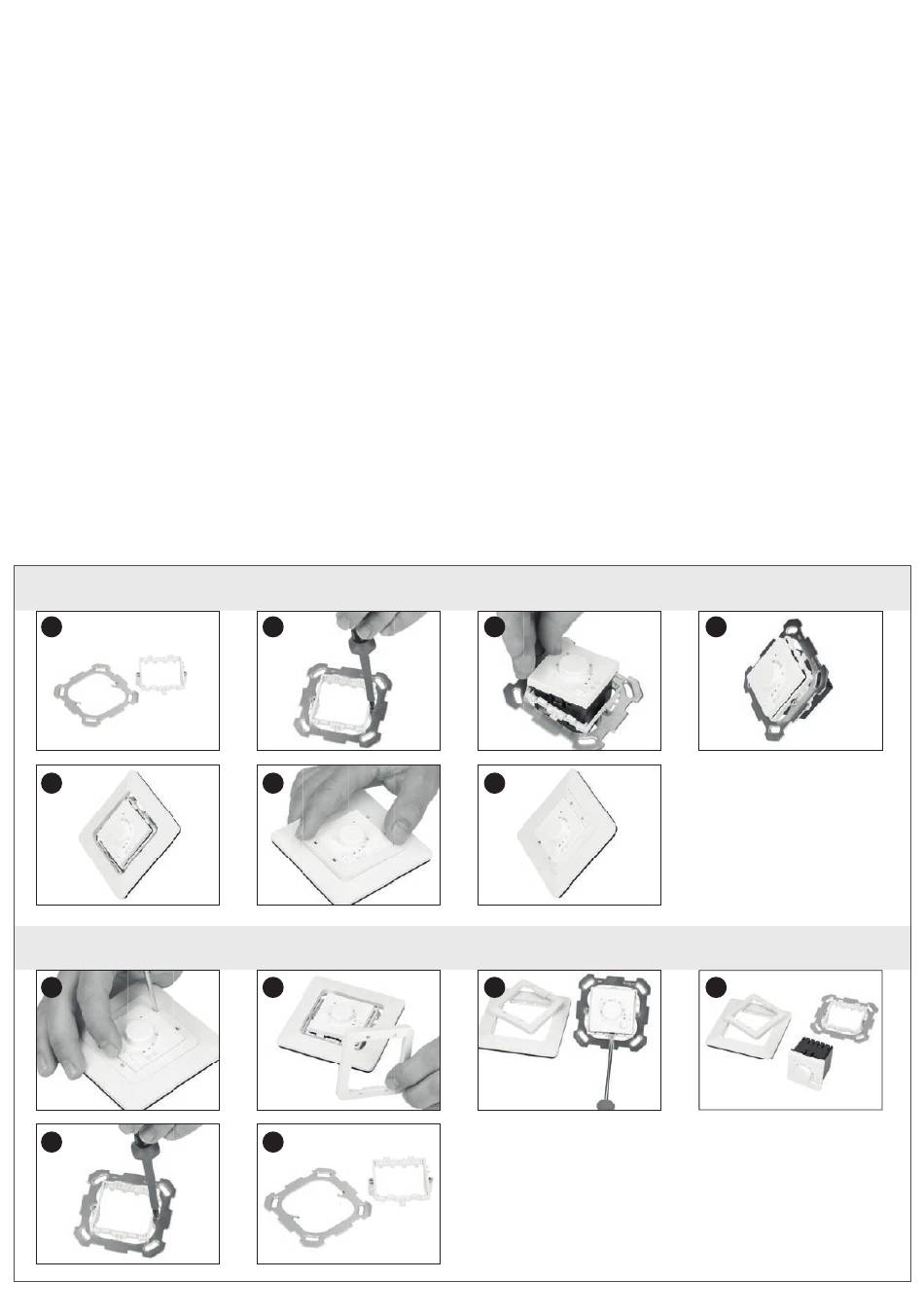

Montage
Legrand Module
1
5
Demontage
Legrand Module
1
5
modino by MAX HAURI AG ▪ Weidstrasse 16 ▪ CH-9220 Bischofszell ▪ Tel. +41 71 424 25 25 ▪ www.modino.ch
DÉTAILS
•
Avec bornes à vis pour fil rigide ou souple
< 2,5 mm
2
•
Raccordement par 2 conducteurs
•
Pour commuter :
- 3 LED de 100 W
- 3 lampes à incandescence ou
halogène 230 V de 250 W
- 3 lampes à halogène de 250 VA BT avec
transformateur classique ou électronique
•
Détecteur de mouvement passif à infrarouge
•
Plage de détection 120°
•
Seuil de déclenchement 5 - 1275 lux
•
Plage de temps 10 s - 10 min
•
Portée frontale : 8 m, latérale, 6 m
•
Avec touche manuelle de commutation
Manuel / 0 / Automatique
•
Max. 3 détecteurs de mouvement
connectables en parallèle
•
Programmation par potentiomètre
•
Pour connecter un consommateur de faible
puissance il peut être indispensable d'utiliser
un circuit de compensation
0 401 39 (348 999 091).
Montage
Module Legrand
2
6
Démontage
Module Legrand
2
6
DETTAGLI
•
•
•
•
•
•
•
•
•
•
•
•
Montaggio
Legrande modulo
3
7
Demontaggio
Legrande modulo
3
* Das sind Beispielbilder
* Il s'agit d'illustrations à titre indicatif
* Ecco le immagini di esempio
Art. No. 140612
Réf. 140612
Art. N. 140612
Con morsetti a vite per filo o cavetto
< 2,5mm2
Collegamento a 2 conduttori
Per la commutazione di:
- 3 LED da 100W
- 3 lampade ad incandescenza da 250W e
lampade alogene da 230V
- 3 lampade alogene a bassa tensione da
250VA con trasformatori convenzionali o
elettronici
Rilevatore di movimento a infrarossi passivo
Area di rilevamento 120°
Soglia di luminosità 5-1275 Lux
Intervallo: 10s - 10min
Portata frontale: 8m, laterale 6m
Con tasto manuale per commutazione
manuale Manuale / 0 / Automatico
Max. 3 rilevatori di movimento commutabili
in parallelo
Programmazione con potenziometro
Con l'utilizzo di un'utenza con ridotta po-
tenza, potrebbe essere necessario utilizza-
re il compensatore 0 401 39 (348 999 091).
4
4
