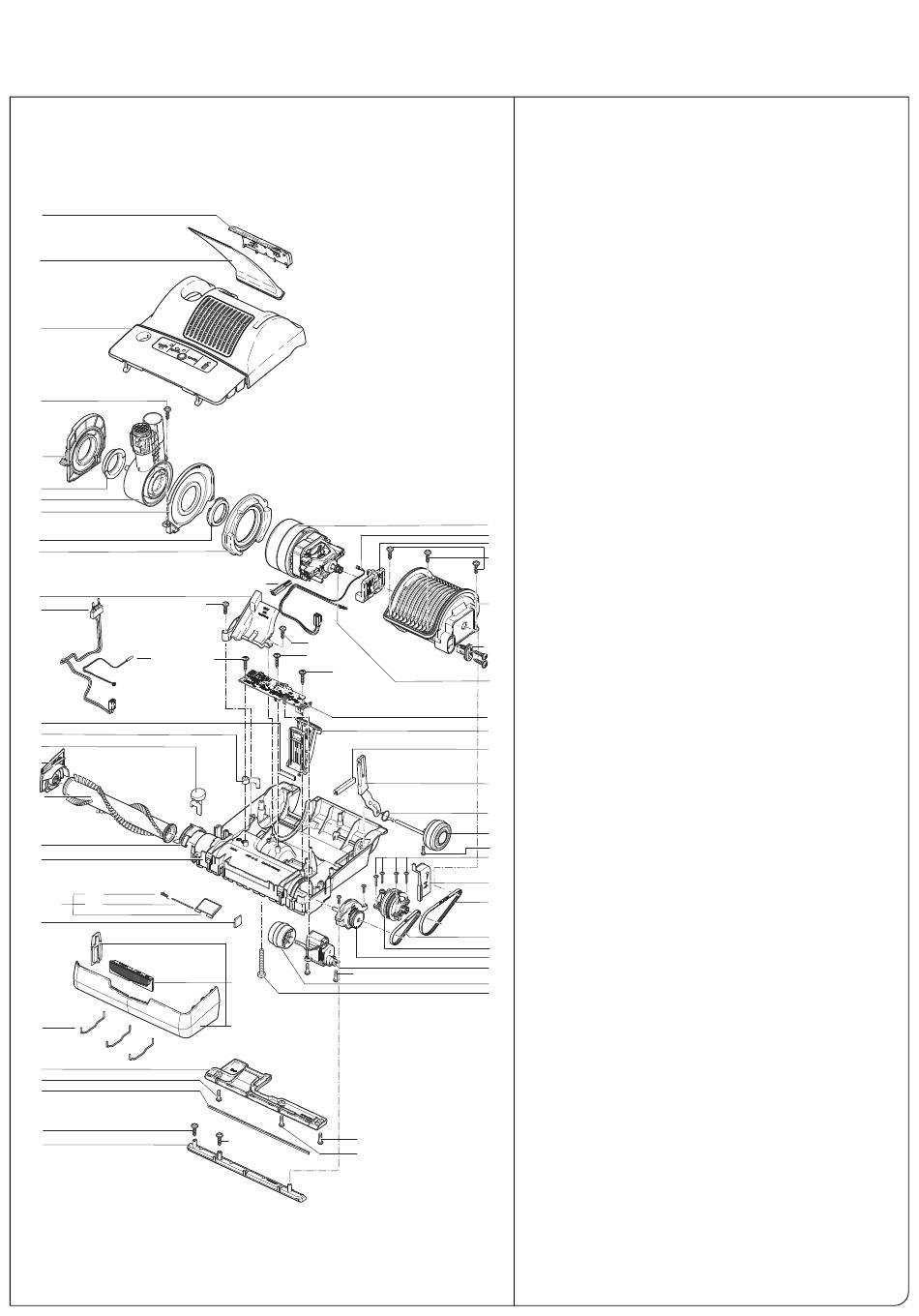

AUTOMATIC X7 PREMIUM: SCHÉMA ET LISTE DES PIECES
#91542AM X7 Premium Blanc Arctique (blanc/gris)
#91543AM X7 Premium Graphite (gris foncé/argent)
#91540AM X7 Premium PET Noir (noir/argent)
102
101
100
161
103
104
105
106
107
108
115
161
116
117
120
121
122
127
128
129
130
137
136 138
139
144
145
165
146
161
147
109a
161
160
160
160
161
2x
164
143
142
165
161
165
Tête Motorisée
#91542AM Premium Aspirateurs Blanc Arctique
Pos.
100
101
102
103
104
105
106
107
108
109
109a
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
109
126
110
111 127
161
128
3x 129
130
112
131
132
133
113 134
135
164
136
137
114
138
139
118 140
141
119
142
123
143
144
145
124
146
147
125
160
161
126
162
164
163
163
164
4x
165
131
#91543AM X7 Premium Exceptions des Aspirateurs Graphite
132
100
102
133
122
134
135
140
#91540AM X7 Premium PET Exceptions des Aspirateurs Noir
2x
141
100
162
102
3x
122
126
Pièce no. Description
52126WEAM Couvercle de la tête motorisée, cpl., blanc/argent
52038ER Filtre d'échappement
52029WE Couvercle du filtre d'échappement, cpl. blanc
52018ER Support du pivot du manche côté droit
5101 Roulement à bille du pivot du manche côté droit
52023ER Assemblage du pivot du manche, cpl.
52020 Support du pivot du manche côté gauche
5717 Roulement à bille du pivot du manche côté gauche
52013 Joint de support de moteur, DOMEL
52194ER Moteur de l'aspirateur 120V/12 amps
05117S Ensemble brosse carbone
52040ER Ensemble cordon du moteur
5100 Montage en caoutchouc, DOMEL
52059UL Logement du moteur
52011ER Réglage du courroie, cpl.
5462 Moteur de la poulie 2MR
52115ER Couvercle du passage d'air
52199ER Ensemble cordon du pivot du manche avec support de
connecteur
52103 Interrupteur à lames support de pivot du manche
5870ER Alimentation d'énergie PCB/contrôleur X7/8
100-120V
52009OR Pédale, cpl., orange
52052 Bande de feutre
52054 Guide du cordon
52034WE Déclenchement de la brosse tournante côté droit,
blanc
52112 Logement de moteur de tampon
52021ER Levier du support
5107-1 Ressort du support
52102GS Roue, cpl. avec axe
52032GS Bloc du roulement à billes côté droit, gris noir
5010AM Brosse tournante, brins bleus
52033ER Déclenchement de la brosse tournante avec ressort
52195GS Chassis X7 cpl., gris noir, pos. 120+123 inclus,
sin pare-chocs
5112SW Couvercle du moteur de la poulie
5463 Courroie 2MR-310-6
5110 Courroie 219 3M HTDII-6
52108 Senseur, cpl.
52111ER Bloc du roulement à billes côté gauche, cpl.
5172OR Trappe d'accès, pos.137+138 inclus, orange
5304 Ressort de la trappe d'accès
5303 Axe de la trappe d'accès
5155GS Plaque de frottement
5060ER Moteur servo avec boite à vitesse
5174GS Roulette de réglage de la hauteur
52002GS Pare-chocs X7 LED, gris noir
52016ER Assemblage de LED, cpl.
5402 Lacet métallique
52110GS Plaque derriere inférieure, X7 cpl. pos.145+160 inclus
5400-1 Bande d'étanchéité
50404GSER Plaque avant inférieure X7 cpl.
01029ER Vis C2, 9x13
01016ER Vis AMTEC, 4,0x16 TORX 20
0176ER Vis AM 4x30 DIN 7985 TL
0104ER Vis C 3,9x25 DIN 7981
0102ER Vis F 3,9x13 DIN 7981
0197ER Vis M 4x12 Z1
52126GSAM Couvercle de la tête motorisée, cpl., gris noir/argent
52029GS Couvercle du filtre d'échappement, cpl., gris noir
52034GS Déclenchement de la brosse tournante côté droit,
gris noir
52126SWAM Couvercle de la tête motorisée, cpl., noir/argent
52029SW Couvercle du filtre d'échappement, cpl., noir
52034SW Déclenchement de la brosse tournante côté droit, noir
52102SW Roue, cpl. avec axe, noir
