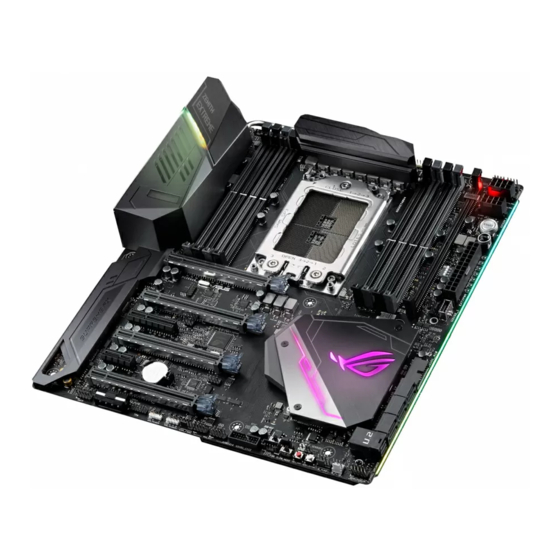

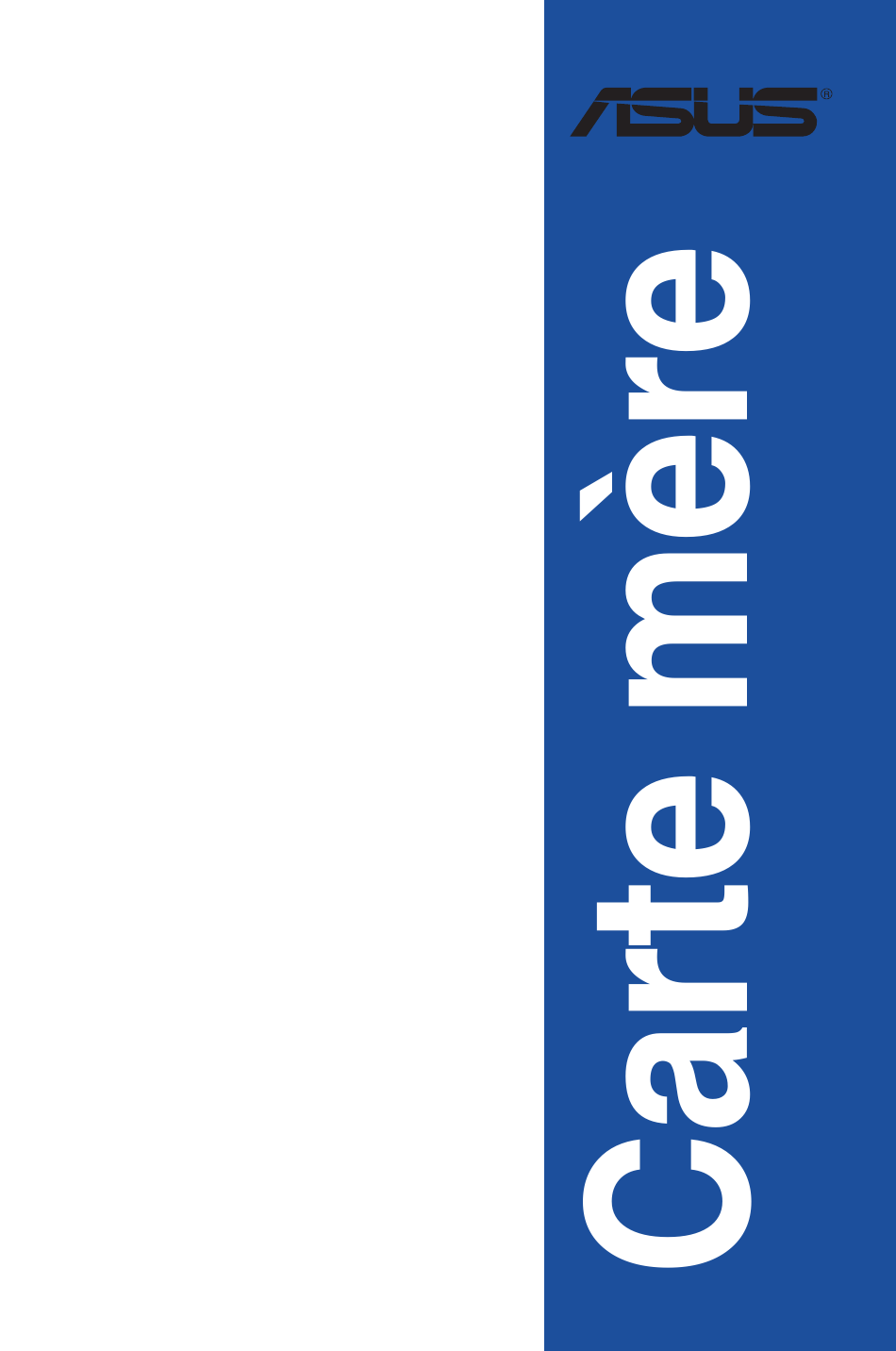

Page 1 ZENITH EXTREME...
Page 2: Première Édition Juillet 2017
La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé...
Page 3: Table Des Matières
Consignes de sécurité ....................vi À propos de ce manuel ....................vii Résumé des caractéristiques de la ROG ZENITH EXTREME ........ix Contenu de la boîte ...................... xiv Outils et composants additionnels pour monter un ordinateur de bureau .... xv...
Page 4 Menu Monitor (Surveillance) ..............3-19 Menu Chipset ....................3-19 Menu Boot (Démarrage) ................3-19 3.10 Menu Tool (Outils) ..................3-21 3.10.1 Utilitaire ASUS EZ Flash 3 ............3-21 3.10.2 Secure Erase ................3-22 3.10.3 Profil d'overclocking ASUS ............3-23 3.10.4 Informations SPD ASUS ..............
Page 5 Définitions RAID ................4-1 4.1.2 Installer des disques durs Serial ATA (SATA) ....... 4-2 Créer un disque du pilote RAID ..............4-2 4.2.1 Créer un disque du pilote RAID sous Windows ......4-2 ® Appendice Notices .........................A-1 Informations de contact ASUS ...................A-8...
Page 6: Consignes De Sécurité
Consignes de sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système. • Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles.
Page 7: À Propos De Ce Manuel
Où trouver plus d'informations ? Reportez-vous aux sources suivantes pour plus d'informations sur nos produits. Site web ASUS Le site web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Documentation optionnelle Le contenu livré...
Page 8: Conventions Utilisées Dans Ce Manuel
Conventions utilisées dans ce manuel Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre note des symboles suivants. DANGER/AVERTISSEMENT : Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche. ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants lors de la réalisation d'une tâche.
Page 9: Résumé Des Caractéristiques De La Rog Zenith Extreme
Résumé des caractéristiques de la ROG ZENITH EXTREME Socket AMD TR4 pour les processeurs AMD Ryzen™ ® ® Threadripper™ Processeur * Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs compatibles avec cette carte mère. Chipset X399 ® Processeurs AMD Ryzen™ Threadripper™ ®...
Page 10 Résumé des caractéristiques de la ROG ZENITH EXTREME CODEC HD Audio SupremeFX S1220 (8 canaux) - Prend en charge jusqu'à 32 bits / 192 kHz* - Audio de grande qualité avec un rapport SNR de 120 dB pour le port de sortie audio et de 113 dB pour le port d'entrée audio - Impedance sense pour les sorties casque audio avants et arrières...
Page 11 ROG CPU-Z ROG CloneDrive 1 x Bouton Clear CMOS 1 x Bouton BIOS Flashback 1 x Module ASUS Wi-Fi GO! (Wi-Fi 1x1 802.11 ad + 2x2 MU-MIMO 802.11 a/b/g/n/ac et Bluetooth v4.1) Interfaces de connexion arrières 8 x Ports USB 3.1 Gen 1 (bleu) 2 x Ports USB 3.1 Gen 2 (1 x Type-A, rouge et 1 x Type-C™, noir)
Page 12: Interfaces De Connexion Internes
Résumé des caractéristiques de la ROG ZENITH EXTREME 1 x Connecteur pour port USB 3.1 Gen 2 en façade 2 x Connecteurs USB 3.1 Gen 1 (pour 4 ports USB 3.1 Gen 1 supplémentaires) 1 x Connecteur USB 2.0 (pour 2 ports USB 2.0 supplémentaires) (via...
Page 13 Systèmes d'exploitation Windows 10 (64 bits) ® compatibles Format Format ATX étendu : 30,5 cm x 27,7 cm • Les caractéristiques sont sujettes à modifications sans préavis. • Visitez le site Web d'ASUS pour consulter le manuel d'utilisation des logiciels. xiii...
Page 14: Contenu De La Boîte
Contenu de la boîte Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère. Carte mère ROG ZENITH EXTREME 1 x Câble pour capteur thermique 3-en-1 3 x Câbles SATA 6 Gb/s 2-en-1 Câbles 1 x Câble d'extension LED RGB 1 x Câble d'extension LED adressable RGB...
Page 15: Outils Et Composants Additionnels Pour Monter Un Ordinateur De Bureau
Outils et composants additionnels pour monter un ordinateur de bureau 1 sachet de vis Tournevis Phillips (cruciforme) Châssis d'ordinateur Bloc d'alimentation Processeur AMD Ventilateur du processeur compatible AMD au format TR4 ® ® Module(s) de mémoire DDR4 Disque(s) dur(s) SATA Lecteur optique SATA (optionnel) Carte(s) graphique(s) (optionnelle(s)) Les outils et composants illustrés dans le tableau ci-dessus ne sont pas inclus avec la carte...
Page 17: Chapitre 1 : Introduction Au Produit
Chapitre 1 : Introduction au produit Introduction au produit Vue d'ensemble de la carte mère 1.1.1 Avant de commencer Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres. • Débranchez le câble d'alimentation de la prise murale avant de toucher les composants. • Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants. • Tenez les composants par les coins pour éviter de toucher les circuits imprimés. • Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine. • Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants. ROG ZENITH EXTREME...
Page 18: Schéma De La Carte Mère
1.1.2 Schéma de la carte mère Reportez-vous aux sections 1.1.9 Connecteurs internes et 2.3.1 Connecteurs arrières pour plus d'informations sur les connecteurs internes et externes. Chapitre 1 : Introduction au produit...
Page 19: Contenu Du Schéma
3-pin W_FLOW) 20. Connecteur U.2 (U.2) 1-26 21. Connecteurs panneau système (10-1 pin F_PANEL; 4-pin SPEAKER) 1-22 22. Bouton ReTry (RETRY_BUTTON) 1-10 23. Bouton de démarrage sans échec (SAFE_BOOT) 1-10 24. Interrupteur Slow Mode (SLOW_MODE) 1-11 25. Interrupteur RSVD (RSVD) 1-11 26. Connecteur USB 2.0 (10-1 pin USB1314) 1-19 27. Connecteur d'extension ROG (18-1 pin ROG_EXT) 1-29 28. Connecteur RGB adressable (4-1 pin ADD_HEADER) 1-24 29. Connecteur TPM (14-1 pin TPM) 1-25 30. Connecteur pour port audio en façade (10-1 pin AAFP) 1-17 31. Connecteur OLED (9-pin OLED_HEADER) 1-25 ROG ZENITH EXTREME...
Page 20: Processeur
1.1.3 Processeur La carte mère est livrée avec un socket TR4 conçu pour l'installation d'un processeur AMD ® Ryzen™ Threadripper™. Le socket TR4 possède des broches différentes. Assurez-vous de n'installer qu'un processeur conçu pour le socket TR4. Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entrer dans le socket afin d'éviter de plier les broches du socket et/ou d'endommager le processeur ! Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur. Chapitre 1 : Introduction au produit...
Page 21: Mémoire Système
1.1.4 Mémoire système La carte mère est livrée avec quatre slots DIMM destinés à l'installation de modules de mémoire DDR4 (Double Data Rate 4). Un module DDR4 s'encoche différemment d'un module DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR4. Configurations mémoire recommandées ROG ZENITH EXTREME...
Page 22: Configurations Mémoire
Configurations mémoire Vous pouvez installer des modules de mémoire DDR4 un-buffered et non-ECC de 2 Go, 4 Go, 8 Go et 16 Go sur les interfaces de connexion DDR4. • Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A, B, C et D. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Quad-Channel (Quadri-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique). • Cette carte mère n'est pas compatible avec les modules de mémoire conçus à base de puces de 512 Mb (64Mo) ou moins (la capacité des puces mémoire se calcule en Mégabits, 8 Mégabits/Mb = 1 Mégaoctet/Mo). • La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant. • Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (4 modules de mémoire) ou en overclocking. • Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations. Chapitre 1 : Introduction au produit...
Page 23: Slots D'extension
1.1.5 Slots d'extension Assurez-vous d'avoir bien débranché le câble d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère. N°. Description Slot PCIe x16_1 Slot PCIe x8_2 Slot PCIe x4 Slot PCIe x16_3 Slot PCIe x1 Slot PCIe x8/x4_4 ROG ZENITH EXTREME...
Page 24: Processeurs Amd ® Ryzen™ Threadripper
Processeurs AMD Ryzen™ Threadripper™ ® Mode de fonctionnement PCI Express 3.0 Configuration VGA 3-Way SLI™/ 4-Way SLI™/ Single VGA SLI™/CFX PCIe x16_1 PCIe x8_2 PCIe x16_3 PCIe x8/x4_4 * L'emplacement PCIE_X8/X4_4 partage la bande passante avec U.2. En configuration 4-Way, si le slot PCIE_X8/X4_4 est utilisé en mode x8, le port U.2 sera désactivé. • Il est recommandé d'utiliser un bloc d'alimentation pouvant fournir une puissance électrique adéquate lors de l'utilisation des technologies CrossFireX™ ou SLI™.
Page 25: Boutons Et Interrupteurs Embarqués
1.1.6 Boutons et interrupteurs embarqués Les boutons et les interrupteurs embarqués vous permettent de booster les performances lorsque vous travaillez à système ouvert. Idéal pour l'overclocking et les joueurs qui changent continuellement de configuration pour augmenter les performances du système. Bouton de mise sous tension (START) La carte mère intègre un bouton d'alimentation vous permettant d'allumer ou d'éteindre le système. Ce bouton s'allume lorsque le système est fourni en courant électrique pour indiquer que le système doit être éteint et tous les câbles débranchés avant d'enlever ou d'installer la carte mère dans le châssis. L'illustration ci-dessous indique l'emplacement de cet interrupteur sur la carte mère. Bouton de réinitialisation (RESET) Appuyez sur ce bouton pour redémarrer le système. ROG ZENITH EXTREME...
Page 26 Bouton de démarrage sans échec (SAFE_BOOT) Le bouton de démarrage sans échec peut être utilisé à tout moment pour forcer le système à redémarrer en mode sans échec du BIOS. Ce bouton applique temporairement les paramètres de sécurité du BIOS tout en conservant les paramètres d'overclocking, ce qui vous permet de modifier les paramètres causant une défaillance de démarrage. Utilisez ce bouton lors de l'overclocking ou de l'ajustement des paramètres de votre système. Bouton ReTry (RETRY_BUTTON) Le bouton ReTry est spécialement conçu pour les fans d'overclocking. Il est le plus utile pendant le processus de démarrage lorsque le bouton de réinitialisation est inutilisable. Une fois utilisé, il force le redémarrage du système, tout en conservant les mêmes paramètres réessayés en succession rapide pour réussir le POST. 1-10 Chapitre 1 : Introduction au produit...
Page 27 Interrupteur Slow Mode (SLOW_MODE) L'interrupteur Slow Mode est employé pendant le benching LN2. Le système peut se bloquer en raison de l'instabilité du processeur lors d'un overclocking extrême, activer Slow Mode diminue la fréquence du processeur et stabilise le système ce qui permet aux données d'overclocking d'être suivies. Interrupteur RSVD (RSVD) Cet interrupteur est réservé aux techniciens ASUS. Veillez à désactiver cet interrupteur, activer cet interrupteur peut causer une panne système. ROG ZENITH EXTREME 1-11...
Page 28 Interrupteur PCI Express (en mode x16) (PCIEX16_SW) Ces interrupteurs permettent d'activer ou de désactiver les slots PCIe x16. Si l'une des cartes PCIe x 16 installées est hors d'usage, vous pouvez utiliser cet interrupteur pour trouver la carte défaillante sans avoir à retirer les cartes du système. 1-12 Chapitre 1 : Introduction au produit...
Page 29: Cavaliers
1.1.7 Cavaliers Cavalier LN2 Mode (3-pin LN2_MODE) Avec le mode LN2 activé, la carte mère ROG est optimisée pour remédier au bogue de démarrage à froid pendant le POST et aider le système à démarrer avec succès. ROG ZENITH EXTREME 1-13...
Page 30: Témoins Lumineux De La Carte Mère
1.1.8 Témoins lumineux de la carte mère Témoins Q-LED (CPU, DRAM, VGA, BOOT) Les témoins Q-LED indiquent l'état de vérification des composants clés (processeur, DRAM, carte VGA ainsi que les périphériques de démarrage) en séquence au démarrage de la carte mère. Si une erreur est détectée, le voyant correspondant s'allume jusqu'à ce que le problème soit résolu. Cette solution conviviale offre une méthode intuitive et rapide pour détecter la racine du problème. L'ordre dans lequel les LED s'allument peut varier en fonction du processeur. Les témoins Q-LED vous donnent la cause la plus probable d'un code erreur comme point de départ pour le dépannage. La cause réelle peut varier en fonction du cas. Témoin d'activité du disque dur (HD_LED) Ce témoin lumineux a été conçu pour indiquer l'activité du disque dur. Il clignote lors de l'écriture ou de la lecture de données et reste éteint si aucun disque dur n'est connecté à la carte mère ou si le(s) disque(s) dur ne fonctionne(nt) pas. 1-14 Chapitre 1 : Introduction au produit...
Page 31 LED CPU ready (CPU_READY) Cette LED indique l'état actuel du processeur. Une lumière rouge indique que le processeur n'est pas prêt à démarrer, la lumière devient verte une fois le problème résolu. Ce design convivial vous aide à identifier rapidement si votre processeur est prêt ou non à démarrer. ROG ZENITH EXTREME 1-15...
Page 32: Connecteurs Internes
1.1.9 Connecteurs internes Connecteurs SATA 6.0 Gb/s AMD (7-pin SATA6G_12; SATA 6G_34; SATA 6G_56) ® Ces connecteurs sont destinés à des câbles Serial ATA pour la connexion de disques durs Serial ATA 6.0 Gb/s. L'installation de disques durs Serial ATA permet de créer des volumes RAID 0, 1 et 10 par le biais du chipset intégré AMD X399. ® Extrémité à angle droit REMARQUE : Connectez l’extrémité à angle droit du câble SATA à votre lecteur SATA. Vous pouvez aussi connecter cette extrémité du câble à l’un des connecteurs SATA embarqués pour éviter les conflits mécaniques avec les cartes graphiques de grande taille. • Ces connecteurs sont réglés en mode [AHCI] par défaut. Si vous souhaitez créer une configuration RAID Serial ATA via ces connecteurs, réglez l'élément SATA Mode Selection du BIOS sur [RAID]. • Avant de créer un volume RAID, consultez la section Configurations RAID ou le guide de configuration RAID inclus dans le dossier Manual du périphérique de stockage fourni avec la carte mère.
Page 33 Connecteur pour port audio en façade (10-1 pin AAFP) Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur. Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénéficier d'un son de qualité HD. Connecteur pour port USB 3.1 Gen 2 en façade (U31G2_1) Ce connecteur est dédié à la connexion de ports USB 3.1 Gen 2 supplémentaires. La dernière connectivité USB 3.1 Gen 2 fournit des vitesses de transfert de données allant jusqu'à 10 Gb/s. ROG ZENITH EXTREME 1-17...
Page 34 Connecteur USB 3.1 Gen 1 (20-1 pin U31G1_910; 20-1 pin U31G1_1112) Ces connecteurs sont dédiés à la connexion de ports USB 3.1 Gen 1 supplémentaires. Ils sont conformes à la norme USB 3.1 Gen 1 qui peut supporter un débit allant jusqu'à 5 Gb/s. Si le panneau avant de votre châssis intègre un port USB 3.1 Gen 1, vous pouvez utiliser ce port pour brancher un périphérique USB 2.0. Le module USB 3.1 Gen 1 est vendu séparément. • Il est recommandé d'installer le pilote approprié pour profiter pleinement des ports USB 3.1 Gen 1 sous Windows ® • Le périphérique USB 3.1 Gen 1 connecté peut fonctionner en mode xHCI ou EHCI en fonction de la configuration du système d'exploitation. 1-18 Chapitre 1 : Introduction au produit...
Page 35 Connecteur USB 2.0 (10-1 pin USB1314) Ce connecteur est dédié à des ports USB 2.0. Connectez le câble du module USB à ce connecteur, puis installez le module dans un slot à l'arrière du châssis. Ces ports sont conformes à la norme USB 2.0 qui peut supporter un débit de 480 Mb/s. Ne connectez pas de câble 1394 aux ports USB. Le faire peut endommager la carte mère ! 1 x Port USB 2.0 (USB1314) au milieu de la carte partage le port d'extension ROG (ROG_ EXT). Connecteurs pour câble à thermistance (2-pin T_SENSOR1-2) Ces connecteurs sont destinés aux câbles à thermistance vous permettant de surveiller la température de certains périphériques ou des composants essentiels de la carte mère. Connectez le câble à thermistance et placez le capteur sur un périphérique ou composant de la carte mère pour détecter sa température. ROG ZENITH EXTREME 1-19...
Page 36 Connecteurs pour ventilateurs et pompe à eau (4-pin CPU_FAN; 4-pin CPU_OPT; 4-pin H_AMP_FAN; 4-pin W_PUMP+; 3-pin COV_FAN; 5-pin EXT_FAN; 4-pin CHA_ FAN1-2) Connectez les câbles des ventilateurs à ces connecteurs sur la carte mère en vous assurant que le fil noir de chaque câble corresponde à la broche de terre de chaque connecteur. • N'oubliez PAS de connecter les câbles de ventilateur aux connecteurs de la carte mère. Une circulation de l'air insuffisante peut endommager les composants de la carte mère. Ce connecteur n'est pas un cavalier ! Ne placez pas de capuchon de cavalier sur ce connecteur ! • Vérifiez que le câble d'alimentation du ventilateur dédié au processeur est bien branché sur le connecteur CPU_FAN de la carte mère. • Le connecteur CPU_FAN prend en charge les ventilateurs du processeur d'une puissance maximale de 1A (12 W). • Le connecteur de ventilation EXT_FAN prend en charge 2 des 5 sources du capteur thermique. • La prise en charge de la fonction W_PUMP+ dépend du dispositif de watercooling.
Page 37 Connecteurs d'alimentation ATX (24-pin EATXPWR; 8-pin EATX12V1; 8-pin EATX12V2; 4-pin EZ_PLUG) Ces connecteurs sont destinés aux prises d'alimentation ATX. Les prises d'alimentation ont été conçues pour être insérées dans ces connecteurs dans un seul sens. Trouvez le bon sens et appuyez fermement jusqu'à ce que la prise soit bien en place. Assurez-vous de connecter la prise 8 broches. • Pour un système totalement configuré, nous vous recommandons d'utiliser une alimentation conforme aux caractéristiques ATX 12 V 2.0 (et versions ultérieures) et qui fournit au minimum 350 W. • Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate. • Si vous souhaitez utiliser deux ou plusieurs cartes graphiques PCI Express x16, utilisez une unité d'alimentation pouvant fournir 1000 W ou plus pour assurer la stabilité du système. ROG ZENITH EXTREME 1-21...
Page 38 Connecteurs panneau système (10-1 pin F_PANEL; 4-pin SPEAKER) Ce connecteur est compatible avec plusieurs fonctions intégrées au châssis. • LED d'alimentation système (PLED 2 broches ou 3-1 broches) Ce connecteur à 2 broches ou 3-1 broches est destiné à la LED d'alimentation système. Branchez le câble de la LED d'alimentation du châssis à ce connecteur. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille. • LED d'activité HDD (2-pin HDD_LED) Ce connecteur à 2 broches est dédié à la LED d'activité HDD (activité du disque dur). Branchez le câble de la LED d'activité HDD à ce connecteur. La LED HDD s'allume ou clignote lorsque des données sont lues ou écrites sur le disque dur. • Connecteur haut-parleur d'alerte système (4-pin SPEAKER) Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut-parleur vous permet d'entendre les bips d'alerte système. • Bouton d'alimentation ATX/Soft-off (2-pin PWR_SW) Ce connecteur est dédié au bouton d'alimentation du système. Appuyer sur le bouton d'alimentation (power) allume le système ou passe le système en mode VEILLE ou SOFT-OFF en fonction des réglages du BIOS. Appuyer sur le bouton d'alimentation pendant plus de quatre secondes lorsque le système est allumé éteint le système. • Bouton de réinitialisation (2-pin RESET) Ce connecteur à 2 broches est destiné au bouton de réinitialisation du boîtier. Il sert à redémarrer le système sans l'éteindre. 1-22 Chapitre 1 : Introduction au produit...
Page 39 Connecteurs LED (8-pin LED_CON2; 13-pin LED_CON3) Ces connecteurs LED permettent de connecter les bandes LED sur le couvercle. Connecteurs AURA RGB (4-pin RGB_HEADER1-2) Ces connecteurs sont dédiés aux bandes LED RGB. L'en-tête RGB prend en charge 5050 bandes de LED multicolores RGB (12V / G / R / B), avec une puissance nominale maximale de 2A (12V), et pas plus de 2 m. Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants. • L'éclairage et les couleurs réels varient en fonction de la bande LED. • Si votre bande LED ne s'allume pas, vérifiez que le câble d'extension LED RGB et la bande LED RGB sont connectés dans le bon sens, et que le connecteur 12V est aligné avec l'en-tête 12V de la carte mère. • La bande LED ne s'allume que sous le système d'exploitation. • La bande LED est vendue séparément. ROG ZENITH EXTREME 1-23...
Page 40 Connecteur RGB adressable (4-1 pin ADD_HEADER) Ce connecteur est dédié aux bandes LED RGB WS2812B individuellement adressables ou aux bandes LED WS2812B. Le connecteur RGB adressable prend en charge les bandes LED RGB adressables WS2812B (5V/Data/Ground) avec une puissance nominale maximale de 3A (5V) et un maximum de 60 LED. Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants. • L'éclairage et les couleurs réels varient en fonction de la bande LED. • Si votre bande LED ne s'allume pas, vérifiez que la bande LED RGB adressable est connectée dans le bon sens, et que le connecteur 5V est aligné avec l'en-tête 5V de la carte mère. • La bande LED RGB adressable ne s'allume que sous le système d'exploitation. • La bande LED RGB adressable est vendue séparément. 1-24 Chapitre 1 : Introduction au produit...
Page 41 Connecteur OLED (9-pin OLED_HEADER) Ce connecteur est dédié à la connexion du panneau OLED LiveDash. Ce panneau OLED vous donne un aperçu rapide de la température système, de l'état de l'alimentation et des vitesses de rotation des ventilateurs lors du démarrage du système. Vous pouvez charger un fichier .gif pour une apparence personnalisée. Utilisez l'Utilitaire ROG LiveDash pour configurer et personnaliser le panneau OLED. • • Les témoins OLED LiveDash vous donnent la cause la plus probable d'un code erreur comme point de départ pour le dépannage. La cause réelle peut varier en fonction du cas. Connecteur TPM (14-1 pin TPM) Ce connecteur est compatible avec le système Trusted Platform Module (TPM), permettant de stocker en toute sécurité les clés et certificats numériques, les mots de passe et les données. Un système TPM aide aussi à accroître la sécurité d'un réseau, protéger les identités numériques et garantir l'intégrité de la plateforme. ROG ZENITH EXTREME 1-25...
Page 42 Connecteur U.2 (U.2) Cette carte mère est livrée avec un connecteur U.2 qui prend en charge la norme de stockage PCIe 3.0 x4 NVM Express. Le connecteur U.2 partage la bande passante avec l'interface M.2_1. Réglez les paramètres du BIOS pour utiliser des périphériques U.2. Sockets M.2 (M.2_1(Socket 3)) Cette interface permet d'installer des modules M.2 SSD. Pour les processeurs AMD Ryzen™ Threadripper™, l'interface M.2 (socket 3) prend en ® charge les modules PCIe 3.0 en mode x4 et SATA (pour lecteurs M Key 2242/2260/2280). Le module SSD M.2 est vendu séparément. 1-26 Chapitre 1 : Introduction au produit...
Page 43 Slot DIMM.2 (DIMM.2_SLOT) Ce socket permet d'installer la carte DIMM.2 fournie pour connecter des modules M.2 SSD. • Avant d'installer ou de désinstaller la carte DIMM.2, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère et/ou la carte DIMM.2. • La carte DIMM.2 possède une encoche pour être insérée dans un seul sens. Vérifiez que l'encoche de la carte est correctement alignée avec le slot DIMM.2 avant d'insérer la carte. • Le socket M.2_1 prend en charge les modules PCIe 3.0 en mode x4 (pour lecteurs M Key 2230/2242/2260/2280/22110) (PCIE uniquement). • Le socket M.2_2 prend en charge les modules PCIe 3.0 en mode x4 (pour lecteurs M Key 2230/2242/2260/2280/22110). Le module SSD M.2 est vendu séparément. ROG ZENITH EXTREME 1-27...
Page 44 18. C onnecteurs water in, water out et water flow (2-pin W_IN; 2-pin W_OUT; 3-pin W_FLOW) Ces connecteurs permettent de connecter des capteurs pour surveiller la température et le débit de votre système de refroidissement liquide. Vous pouvez régler manuellement les ventilateurs et la pompe à eau pour optimiser l'efficacité thermique de votre système de refroidissement liquide. Connecteur Waterblock (9-pin WB_SENSOR) Ce connecteur permet de connecter un connecteur Waterblock pour surveiller la température, le débit et les signaux de fuite d'eau de vos monoblocs tiers. Vous pouvez régler manuellement les ventilateurs et la pompe à eau pour optimiser l'efficacité thermique de vos monoblocs tiers. 1-28 Chapitre 1 : Introduction au produit...
Page 45 Connecteur d'extension ROG (18-1 pin ROG_EXT) Ce connecteur est dédié au panneau d'OC I/II. • Le panneau d'OC I/II est vendu séparément. • La prise en charge du panneau d'OC I/II varie en fonction de la plateforme. • Visitez le site internet www.asus.com pour plus d'informations sur les périphériques et la dernière liste de compatibilité. ROG ZENITH EXTREME 1-29...
Page 46: Probeit
1.1.10 ProbeIt La fonctionnalité ROG Probelt permet de détecter la tension actuelle et les paramètres d'overclocking de votre système. Utilisez un multimètre pour mesurer les points Probelt même pendant un overclocking. Référez-vous à l'illustration ci-dessous pour localiser les points Probelt. Utiliser Probelt Vous pouvez placer le multimètre sur la carte mère comme illustré sur la figure ci-dessous. L'illustration ci-dessus est donnée à titre indicatif uniquement, la disposition des composants de la carte mère et l'emplacement des points de mesure peuvent varier selon le modèle de carte mère. 1-30 Chapitre 1 : Introduction au produit...
Page 47: Chapitre 2 : Procédures D'installation De Base
NE PAS forcer sur le processeur pour le faire entrer dans le socket afin d'éviter de plier les broches du socket et/ou d'endommager le processeur ! Plaque de charge Cadre de rail Couvercle externe Cadre-support Couvercle externe pour processeur Cadre de rail Cadre de rail Couvercle PnP Couvercle PnP ROG ZENITH EXTREME...
Page 48 Cadre-support pour processeur Les vis de la plaque de charge sont des modèles T30. Une valeur de couple de serrage de 12 pouces par livre est recommandée. Si nécessaire, appliquez la pâte thermique sur la surface du processeur et du dissipateur avant toute installation.
Page 49: Installer Le Ventilateur Du Processeur
2.1.2 Installer le ventilateur du processeur Pour installer le ventilateur du processeur : Les vis du dissipateur sont des modèles T30. Une valeur de couple de serrage de 12 pouces par livre est recommandée. ROG ZENITH EXTREME...
Page 50: Installer La Carte Mère
2.1.3 Installer la carte mère Placez la carte mère dans le châssis en vous assurant que ses ports d'E/S (entrée/ sortie) sont alignés avec la zone d'E/S du châssis. Placez neuf (9) vis dans les pas de vis (marqués d'un cercle rouge sur l'illustration ci- dessous) pour sécuriser la carte mère au châssis.
Page 51: Installer Un Module De Mémoire
2.1.4 Installer un module de mémoire Retirer un module de mémoire ROG ZENITH EXTREME...
Page 52: Connexion D'alimentation Atx
2.1.5 Connexion d'alimentation ATX Assurez-vous de connecter les deux prises 8 broches. 2.1.6 Connexion de périphériques SATA Chapitre 2 : Procédures d'installation de base...
Page 53: Connecteur D'e/S Avant
Insérez le connecteur jusqu'à ce qu'il soit bien en place. Connecteur USB 3.1 Gen 1 Connecteur USB 2.0 USB 3.1 Gen 1 USB 2.0 Connecteur audio pour façade de Connecteur pour haut-parleur système châssis d'ordinateur AAFP ROG ZENITH EXTREME...
Page 54: Installer Une Carte D'extension
2.1.8 Installer une carte d'extension Carte PCIe x16 Carte PCIe x1 Chapitre 2 : Procédures d'installation de base...
Page 55: Pour Installer La Carte Pour Ventilateur D'extension
Pour installer la carte pour ventilateur d'extension Les illustrations de cette section sont fournies à titre indicatif uniquement. La disposition des composants de la carte mère peut varier en fonction du modèle. Les étapes d'installation sont toutefois identiques. ROG ZENITH EXTREME...
Page 56 2.1.9 Installer une carte M.2 Le type de carte M.2 pris en charge peut varier en fonction du modèle de carte mère. 2-10 Chapitre 2 : Procédures d'installation de base...
Page 57: Installer L'antenne Wi-Fi
Installer l'antenne Wi-Fi à double bande ASUS 2x2 et l'antenne ASUS Wi-Fi 802.11ad(WiGig) Connectez l'antenne Wi-Fi à double bande ASUS 2x2 fournie sur les deux ports Wi-Fi supérieurs situés à l'arrière du châssis de votre ordinateur, puis connectez l'antenne Wi-Fi 802.11ad(WiGig) au port Wi-Fi inférieur.
Page 58: Bouton De Mise À Jour Du Bios
Il est recommandé de copier le fichier du BIOS sur un périphérique de stockage USB 2.0 pour garantir une meilleure stabilité et compatibilité. Visitez le site https://www.asus.com/support/ et téléchargez la dernière version du BIOS. Renommez le fichier ZE.CAP, puis copiez-le sur votre périphérique de stockage USB.
Page 59: Connecteurs Arrières Et Audio De La Carte Mère
USB 3.1 Gen 2, et ce afin d'obtenir un débit et des performances accrues. • Lorsque la fonction KeyBot II est activée, la fonction de branchement à chaud USB du port KeyBot (Port USB 3.1 Gen 1 1) est temporairement désactivée. ROG ZENITH EXTREME 2-13...
Page 60 * Témoins des ports réseau VITESSE ACT/LIEN LED ACT/LIEN LED VITESSE État Description État Description Éteint Pas de lien Éteint Connexion 10 Mb/s Orange Lien établi Orange Connexion 100 Mb/s Port réseau Clignotant Activité de Vert Connexion 1 Gb/s données ** Configurations audio 2, 4, 6 ou 8 canaux Casque / 2 Port...
Page 61: Connexions Audio
2.3.2 Connexions audio Connecteurs audio Connexion à un casque ou un microphone Connexion à des haut-parleurs stéréo Connexion à 2 haut-parleurs ROG ZENITH EXTREME 2-15...
Page 62 Connexion à 4 haut-parleurs Connexion à 6 haut-parleurs Connexion à 8 haut-parleurs 2-16 Chapitre 2 : Procédures d'installation de base...
Page 63: Démarrer Pour La Première Fois
4 secondes passe le système en mode veille ou en mode arrêt logiciel en fonction du paramétrage du BIOS. Appuyer sur le bouton pendant plus de 4 secondes passe le système en mode arrêt logiciel quel que soit le réglage du BIOS. ROG ZENITH EXTREME 2-17...
Page 64 2-18 Chapitre 2 : Procédures d'installation de base...
Page 65: Chapitre 3 : Le Bios
Le BIOS Présentation du BIOS Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de configuration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même fluidité...
Page 66: Programme De Configuration Du Bios
CMOS. • Le BIOS ne supporte pas les périphériques Bluetooth. Visitez le site Web d'ASUS pour plus de détails sur le BIOS. L'écran de menu BIOS Le programme de configuration du BIOS possède deux interfaces de configuration : EZ Mode et Advanced Mode.
Page 67: Advanced Mode (Mode Avancé)
Fenêtre contextuelle Barre de défilement Barre de menus Langue Favoris (F3) Contrôle Q-Fan (F6) Assistant EZ Tuning (F11) Raccourcis Retour en affichage EZ Mode Dernières modifications Éléments de menu Aide générale Rechercher dans les FAQ Affiche la température du processeur ainsi que les tensions de sortie du processeur et de la mémoire ROG ZENITH EXTREME...
Page 68: Barre De Menus
Barre de menus La barre de menus située en haut de l'écran affiche les éléments suivants : My Favorites Accès rapide aux éléments de configuration les plus utilisés. (Favoris) Main (Principal) Modification des paramètres de base du système Extreme Tweaker Modification des paramètres d'overclocking du système Advanced Modification des paramètres avancés du système...
Page 69: Barre De Défilement
Déplacez votre souris au-dessus de ce bouton pour afficher un code QR. Numérisez ce code QR avec votre appareil mobile pour vous connecter à la page web de FAQ sur le BIOS ASUS. Vous pouvez également numériser le code QR ci-dessous : Raccourcis Le bouton situé...
Page 70: Ez Mode (Mode Ez)
3.2.2 EZ Mode (Mode EZ) L'interface EZ Mode offre une vue d'ensemble des informations de base du système et permet aussi de modifier la langue du BIOS, le mode de performance et l'ordre de démarrage des périphériques. Pour accéder à l'interface Advanced Mode, sélectionnez Advanced Mode ou appuyez sur la touche <F7>...
Page 71: Contrôle Q-Fan
La fonctionnalité Q-Fan vous permet de sélectionner un profil de ventilateur pour une utilisation spécifique ou configurer manuellement la vitesse de rotation des ventilateurs installés. Sélection de ventilateur Mode PWM Mode DC Sélection de profil Appliquer les modifications Annuler les modifications Retour au menu principal Configuration manuelle des ventilateurs ROG ZENITH EXTREME...
Page 72: Configuration Manuelle Des Ventilateurs
Configuration manuelle des ventilateurs Sélectionnez le mode Manual (Manuel) de la liste des profils pour configurer manuellement la vitesse de rotation des ventilateurs. Points de vitesse Configuration manuelle des ventilateurs Pour configurer vos ventilateurs manuellement : Sélectionnez un ventilateur. Faites glisser les points de vitesse pour modifier la vitesse de rotation du ventilateur. Cliquez sur Apply (Appliquer) pour enregistrer les modifications et cliquez sur Exit (ESC) (Sortie) pour quitter.
Page 73: Assistant Ez Tuning
Pour démarrer OC Tuning : Appuyez sur la touche <F11> de votre clavier ou cliquez sur pour accéder à l'écran de l'assistant EZ Tuning. Cliquez sur OC puis cliquez sur Next (Suivant). Sélectionnez un profil d'utilisation puis cliquez sur Next (Suivant). ROG ZENITH EXTREME...
Page 74 Sélectionnez un système de refroidissement principal BOX cooler (Refroidisseur boîtier), Tower cooler (Refroidisseur tour), Water cooler (Refroidisseur à eau) ou I'm not sure (Je ne suis pas sûr), puis cliquez sur Next (Suivant). Après avoir sélectionné le système de refroidissement principal, cliquez sur Next (Suivant) puis cliquez sur Yes (Oui) pour démarrer OC Tuning.
Page 75: My Favorites (Favoris)
éléments de configuration de BIOS favoris. My Favorites (Mes favoris) comprend plusieurs éléments par défaut liés aux performances, à l'économie d'énergie et au démarrage rapide. Vous pouvez personnaliser cet écran en ajoutant ou en supprimant des éléments. ROG ZENITH EXTREME 3-11...
Page 76: Ajouter Des Éléments À La Liste Des Favoris
Ajouter des éléments à la liste des favoris Pour ajouter un élément fréquemment utilisé à la liste des favoris : Appuyez sur la touche <F3> de votre clavier ou cliquez sur pour accéder à la liste des menus du BIOS. Sélectionnez le(s) élément(s) de BIOS à...
Page 77: Menu Main (Principal)
Ajuste la fréquence de base pour améliorer les performances du système. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Vérifiez les caractéristiques de votre processeur avant de modifier la valeur. Une fréquence de base trop élevée peut endommager le processeur de manière permanente. ROG ZENITH EXTREME 3-13...
Page 78: Menu Advanced (Avancé)
Custom CPU Core Ratio (Ratio personnalisé du cœur du processeur) Permet de définir un ratio personnalisé du cœur du processeur. Le ratio du cœur du processeur est calculé suivant la formule : 2 * FID / DID. Options de configuration : [Auto] [Manual] L'élément suivant n'apparaît que si l'option Custom CPU Core Ratio est définie sur [Manual].
Page 79: Sata Configuration (Configuration Sata)
Les éléments de ce menu vous permettent de basculer entre les lignes PCIe et de configurer les périphériques embarqués. HD Audio Controller (Contrôleur audio HD) [Enabled] Active le contrôleur haute définition audio. [Disabled] Désactive ce contrôleur. ROG ZENITH EXTREME 3-15...
Page 80: Wi-Fi Controller (Contrôleur Wi-Fi)
CPU PCIE Link Mode (Mode de lien CPU PCIE) Permet de configurer la vitesse de lien M.2/PCIE. Options de configuration : [Auto] [GEN 1] [GEN 2] [GEN 3] SB PCIE Link Mode (Mode de lien SB PCIE) Permet de configurer la vitesse de lien du SouthBridge. Options de configuration : [Auto] [GEN 1] [GEN 2] [GEN 3] PCIEX8/X4_4 Bandwidth (Bande passante PCIEX8/X4_4) [X8 mode]...
Page 81: Apm Configuration (Gestion D'alimentation Avancée)
Les éléments de ce menu permettent de sélectionner la sortie d'affichage via Graphic Output Protocol (Protocole de sortie graphique). 3.6.8 Network Stack Configuration (Configuration de pile réseau) Les éléments de ce menu vous permettent d'activer ou de désactiver la pile réseau du BIOS UEFI. ROG ZENITH EXTREME 3-17...
Page 82: Hdd/Ssd Smart Information (Informations Smart Disque Dur/Ssd)
3.6.9 HDD/SSD SMART Information (Informations SMART disque dur/SSD) Ce menu affiche les informations SMART des périphériques connectés. Les périphériques NVM Express ne prennent pas en charge les informations SMART. 3.6.10 NVMe Configuration (Configuration NVMe) Ce menu affiche les informations du contrôleur NVMe et des lecteurs des périphériques connectés.
Page 83: Menu Monitor (Surveillance)
Les éléments suivants n'apparaissent que si l'option Fast Boot est réglée sur [Enabled]. Next Boot after AC Power Loss (Mode de réamorçage après perte de courant) [Normal Boot] Mode de réamorçage normal. [Fast Boot] Accélère la vitesse de réamorçage. ROG ZENITH EXTREME 3-19...
Page 84: Boot Configuration (Options De Démarrage)
Boot Configuration (Options de démarrage) Boot Logo Display (Affichage du logo de démarrage) [Auto] Réglé automatiquement en fonction des critères du système d'exploitation. [Full Screen] Maximise l'affichage du logo en plein écran. [Disabled] Désactive la fonction d'affichage du logo en plein écran. Setup Mode (Mode de configuration) [Advanced Mode] Utiliser le mode avancé...
Page 85: Boot Option Priorities (Priorités De Démarrage)
3.10.1 Utilitaire ASUS EZ Flash 3 Permet d'activer la fonction ASUS EZ Flash 3. Lorsque vous appuyez sur <Entrée>, un message de confirmation apparaît. Utilisez les touches directionnelles pour sélectionner [Yes] (Oui) ou [No] (Non), puis appuyez de nouveau sur <Entrée> pour confirmer.
Page 86: Secure Erase
3.10.2 Secure Erase La vitesse de lecture/écriture d'un lecteur SSD peut se dégrader au fil du temps comme tout support de stockage en raison du traitement des données. Secure Erase permet de nettoyer totalement et en toute sécurité votre SSD pour le restaurer dans un état de performance comparable à...
Page 87: Profil D'overclocking Asus
3.10.3 Profil d'overclocking ASUS Le profil d'overclocking ASUS vous permet de stocker ou de restaurer différents profils de configuration du BIOS. Load from Profile (Restaurer à partir d'un profil) Permet de charger un profil contenant des paramètres de BIOS spécifiques et sauvegardés dans la mémoire flash du BIOS. Entrez le numéro du profil à charger, appuyez sur <Entrée>, puis sélectionnez Yes (Oui).
Page 88: Menu Exit (Sortie)
3.11 Menu Exit (Sortie) Le menu Exit vous permet non seulement de charger les valeurs optimales par défaut des éléments du BIOS, mais aussi d'enregistrer ou d'annuler les modifications apportées au BIOS. Load Optimized Defaults (Charger les paramètres optimisés par défaut) Cette option vous permet de charger les valeurs par défaut de chaque paramètre des menus du BIOS.
Page 89: Mettre À Jour Le Bios
EZ Update : mise à jour du BIOS sous Windows ® ASUS EZ Flash 3 : mise à jour du BIOS via un périphérique de stockage USB. ASUS CrashFree BIOS 3 : mise à jour du BIOS via un périphérique de stockage amovible USB de la carte mère lorsque le fichier BIOS ne répond plus ou est corrompu.
Page 90: Utilitaire Asus Ez Flash 3
3.12.2 Utilitaire ASUS EZ Flash 3 ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows ® La mise à jour par Internet varie selon la région et les conditions internet. Vérifiez votre connexion internet avant de mettre à...
Page 91 Pour mettre à jour le BIOS par Internet : Accédez à l'interface Advanced Mode du BIOS. Allez dans le menu Tool (Outils), sélectionnez l'élément ASUS EZ Flash 3 Utility puis appuyez sur <Entrée>. Sélectionnez via Internet (Par Internet). Appuyez sur les touches directionnelles gauche/droite pour sélectionner une méthode de connexion à...
Page 92: Utilitaire Asus Crashfree Bios 3
3.12.3 Utilitaire ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le périphérique de stockage amovible USB contenant le fichier BIOS à...
Page 93: Configurations Raid
RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéficiez des avantages combinés des configurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette configuration, ou un disque existant et trois nouveaux disques. ROG ZENITH EXTREME...
Page 94: Installer Des Disques Durs Serial Ata (Sata)
4.1.2 Installer des disques durs Serial ATA (SATA) Cette carte mère permet l'installation de disques durs SATA. Pour de meilleures performances, installez des disques durs identiques de même capacité et modèle. Pour installer des disques durs SATA destinés à une configuration RAID : Installez les disques SATA dans les baies de votre châssis d'ordinateur dédiées aux disques durs.
Page 95: Appendice
L'utilisation de câbles protégés pour le raccordement du moniteur à la carte graphique est exigée pour assurer la conformité aux règlements de la FCC. Tout changement ou modification non expressément approuvé(e) par le responsable de la conformité peut annuler le droit de l'utilisateur à faire fonctionner cet appareil. ROG ZENITH EXTREME...
Page 96: Déclaration De Conformité De Innovation, Sciences Et Développement Économique Du Canada (Ised)
Déclaration de conformité de Innovation, Sciences et Développement économique du Canada (ISED) Cet appareil numérique de classe B est conforme aux normes canadiennes ICES-003, RSS- 210 et CAN ICES-3(B)/NMB-3(B). Le présent appareil est conforme aux normes CNR d'Industrie Canada applicables aux appareils radio exempts de licence.
Page 97: Services De Reprise Et De Recyclage
être jetée avec les déchets ménagers. Services de reprise et de recyclage Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres...
Page 98: Conformité Aux Directives De La Fcc Du Module Sans Fil Bluetooth
Conformité aux directives de la FCC du module sans fil Bluetooth L'antenne utilisée par cet émetteur ne doit pas être située près de ou utilisée conjointement avec d'autres antennes ou émetteurs. Déclaration d'Industrie Canada relative aux modules sans fil Bluetooth Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada. Déclaration du bureau BSMI (Taiwan) relative aux appareils sans fil Termes de licence Google™...
Page 99 ASUSTeK Computer Inc. ovim izjavljuje da je ovaj uređaj sukladan s bitnim zahtjevima i ostalim odgovarajućim odredbama direktive 2014/53/EU. Cijeli tekst EU izjave o sukladnosti dostupan je na https://www.asus.com/support/ WiFi koji radi na opsegu frekvencija 5150-5350 MHz bit će ograničen na...
Page 100 Direktive 2014/53/EU. Polno dalam ruangan di negara yang tercantum dalam tabel besedilo izjave EU o skladnosti je na voljo na https://www.asus.com/support/ Pengoperasian WiGig pada pita 57-66GHz akan dibatasi dari pemasangan luar WiFi, ki deluje v pasovnem območju 5150–5350 MHz, mora biti v državah,...
Page 101 Tableau de sortie d'alimentation de QCA9008-TBD1 : Fonction Fréquence Puissance de sortie maximale (P.I.R.E) 2412-2472 MHz 18 dBm Wi-Fi 5150-5350 MHz 21 dBm 5470-5725 MHz 19 dBm WiGig 58.32-62.64 GHz 27 dBm Bluetooth 2402-2480 MHz 8 dBm ROG ZENITH EXTREME...
Page 102: Informations De Contact Asus
+1-510-608-4555 Site Web http://www.asus.com/us/ Support technique Support fax +1-812-284-0883 Téléphone +1-812-282-2787 Support en ligne http://qr.asus.com/techserv ASUS COMPUTER GmbH (Allemagne et Autriche) Adresse Harkort Str. 21-23, 40880 Ratingen, Germany +49-2102-959931 Site Web http://www.asus.com/de Contact en ligne http://eu-rma.asus.com/sales Support technique Téléphone +49-2102-5789555...
Page 103: Declaration Of Conformity
CA 94539. Phone/Fax No: (510)739-3777/(510)608-4555 hereby declares that the product Product Name : Motherboard Model Number : ROG ZENITH EXTREME Conforms to the following specifications: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: This device complies with part 15 of the FCC Rules. Operation is subject to the...
Page 104 A-10 Appendice...
