LiftMaster OES-SD16 Mode D'emploi

Pour prévenir d'éventuelles BLESSURES GRAVES, voire MORTELLES lorsqu'une porte de garage se ferme :
• S'assurer de DÉBRANCHER L'ALIMENTATION à l'actionneur AVANT d'installer le capteur de chant photoélectrique.
• La porte DOIT être complètement ouverte ou en position intermédiaire AVANT d'installer le dispositif de protection contre le piégeage LiftMaster
• Installer, connecter et tester correctement le bon fonctionnement du capteur de chant photoélectrique.
• Installer le capteur photoélectrique de chant sur le chant fermant de la porte.
• Les dispositifs de protection contre le piégeage LiftMaster
les actionneurs de porte commerciaux LiftMaster
• Les dispositifs de protection contre le piégeage DOIVENT être installés selon les instructions du manuel du propriétaire de l'actionneur du portail.
APPLICATION
Les dispositifs de protection contre le piégeage LiftMaster
Ces dispositifs sont compatibles avec les actionneurs de porte commerciaux LiftMaster
peuvent être installés dans des endroits exposés à la pluie ou l'humidité. Les illustrations de ce manuel ne sont fournies qu'à titre de référence; votre produit peut avoir une
apparence différente.
INVENTAIRE DE LA BOÎTE
Capteurs photoélectriques (émetteur et récepteur), boîte de jonction avec serre-fi ls, cordon enroulé à deux fi ls pour les portes jusqu'à 6,1 m (20 pi) de hauteur et butées
d'arrêt (2).
REMARQUE : Voies de montage vendues séparément : OES-4504 – Voie en PVC de 4,5 cm (1 ¾ po) x 4,5 cm (1 ¾ po), pour porte articulée de 4,9 m (16 pi) (4) ou
OES-5104 – Voie en PVC de 5 cm (2 po) x 5 cm (2 po), pour porte articulée de 4,9 m (16 pi) (4).

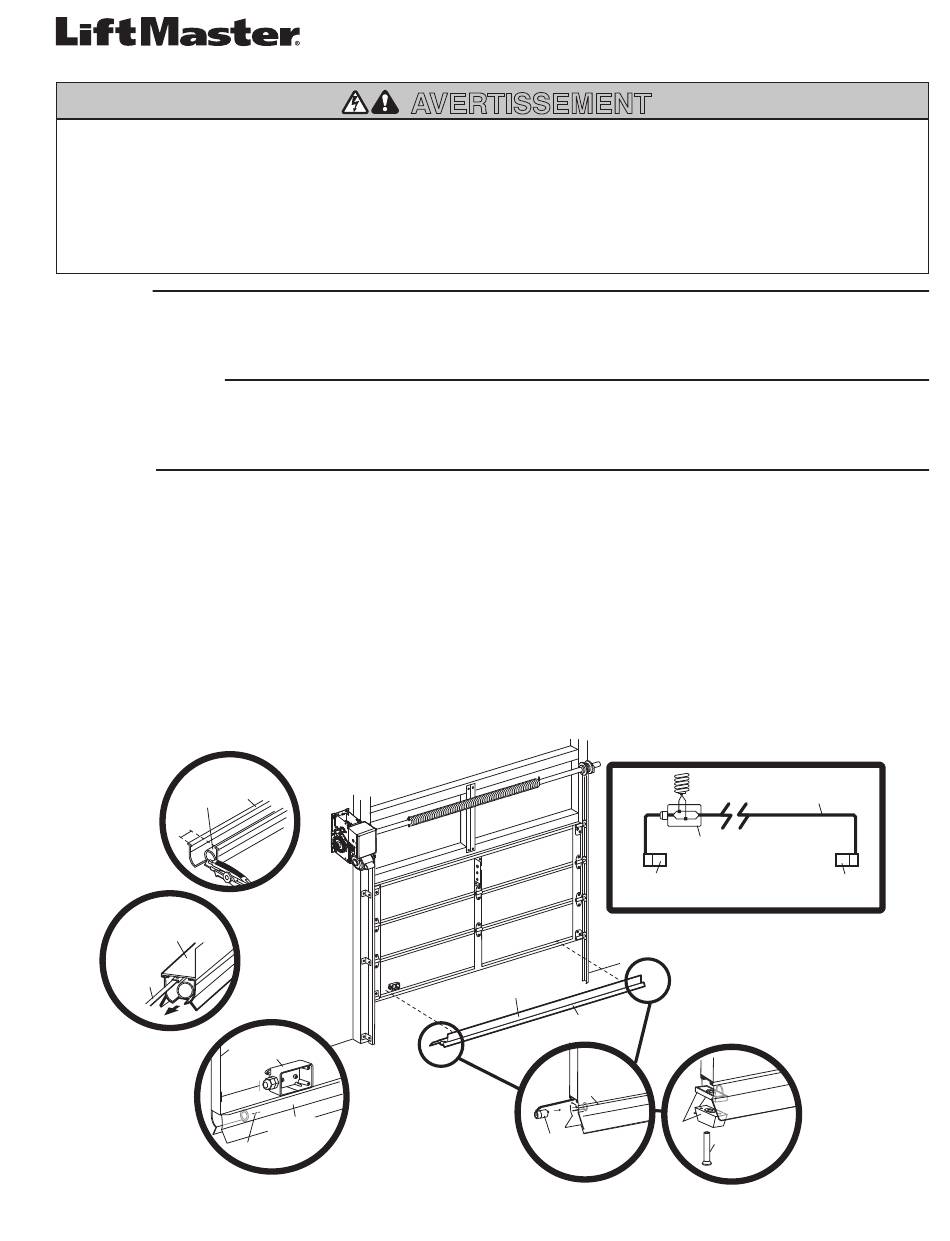

INSTALLATION
1. Mesurer la largeur de la porte et couper le chant de détection en caoutchouc à la largeur de la porte.
2. Couper le haut et le bas de la cavité circulaire (en laissant les côté intacts) sur le chant de détection à 2,5 cm (1 po) de chaque extrémité (comme illustré) afi n de laisser
suffi samment d'espace pour les butées. REMARQUE : Ne couper que la cavité circulaire, en laissant les rabats latéraux afi n de maintenir une étanchéité adéquate
contre la pénétration d'air.
3. Couper la voie de montage (non fournie) pour la faire correspondre à la porte. Tirer le chant de détection en caoutchouc dans la voie de montage.
4. Depuis le côté proximal de l'actionneur, se servir de ruban de tirage pour tirer le câble du capteur photoélectrique à travers le logement supérieur du chant de détection
en caoutchouc. REMARQUE : Ruban de tirage non fourni.
5. Serrer la voie de montage à l'aide de la visserie appropriée (non fournie).
6. Monter la boîte de jonction du même côté que l'actionneur de la porte, à environ 30 cm (1 pi) du chant de la porte.
7. Faire une petite fente dans le logement supérieur du chant de détection en caoutchouc directement sous le connecteur de la boîte de jonction. Se servir de pinces pour
tirer les deux jeux de fi ls par la fente.
8. Insérer les capteurs photoélectriques dans la chambre circulaire inférieure du bord de détection en caoutchouc jusqu'à ce qu'il soit au ras.
9. Insérer les câbles du capteur photoélectrique dans la boîte de jonction et couper le bout de câble en excès.
10. Se servir des vis autotaraudeuses fournies pour monter une butée de chaque côté de la porte afi n d'en protéger le chant de détection.
REMARQUE : Vérifi er les exigences du fabricant concernant les dispositifs de sécurité approuvés. Le modèle OSE-C 1003 est offert pour les actionneurs sans surveillance
plus anciens.
Chant de
détection en
Cavité
caoutchouc
circulaire
1 po.
(2.5 cm)
Voie de montage
(non fournie)
Ruban de
tirage
Chant
de porte
1 pi.
(.3 m)
Pour plus d'informations, visitez www.devancocanada.com ou appel sans frais au 855-931-3334
OES-SD16 – TROUSSE DE CHANT DE PORTE ARTICULÉE DE 4,9 M (16 PI)
OES-SD24 – TROUSSE DE CHANT DE PORTE ARTICULÉE DE 7,3 M (24 PI)
AVERTISSEMENT
avec surveillance, modèles OES-SD16 et OES-SD24, sont prévus pour être utilisés UNIQUEMENT avec
®
. L'utilisation avec TOUT autre produit annule la garantie.
®
, modèles OES-SD16 et OES-SD24, avec surveillance sont prévus pour être utilisés avec des portes articulées.
®
Boîte de
jonction
Chant de
détection en
caoutchouc
Fente
SYSTÈME DE PROTECTION LIFTMASTER
de logique de service sévère, standard et moyen (après 2010). Ces dispositifs
®
Capteur
photoélectrique
Voie de montage
(non fournie)
Chant de détection
en caoutchouc
Chant de
détection en
caoutchouc
Capteur
photoélectrique
3
avec surveillance.
®
Sans polarité
Câble
Boîte de
jonction
Capteur
photoélectrique
Butée
Vis
autotaraudeuse
®
MODÈLES
