X2M
8 9
X8M
M
M2P
1~

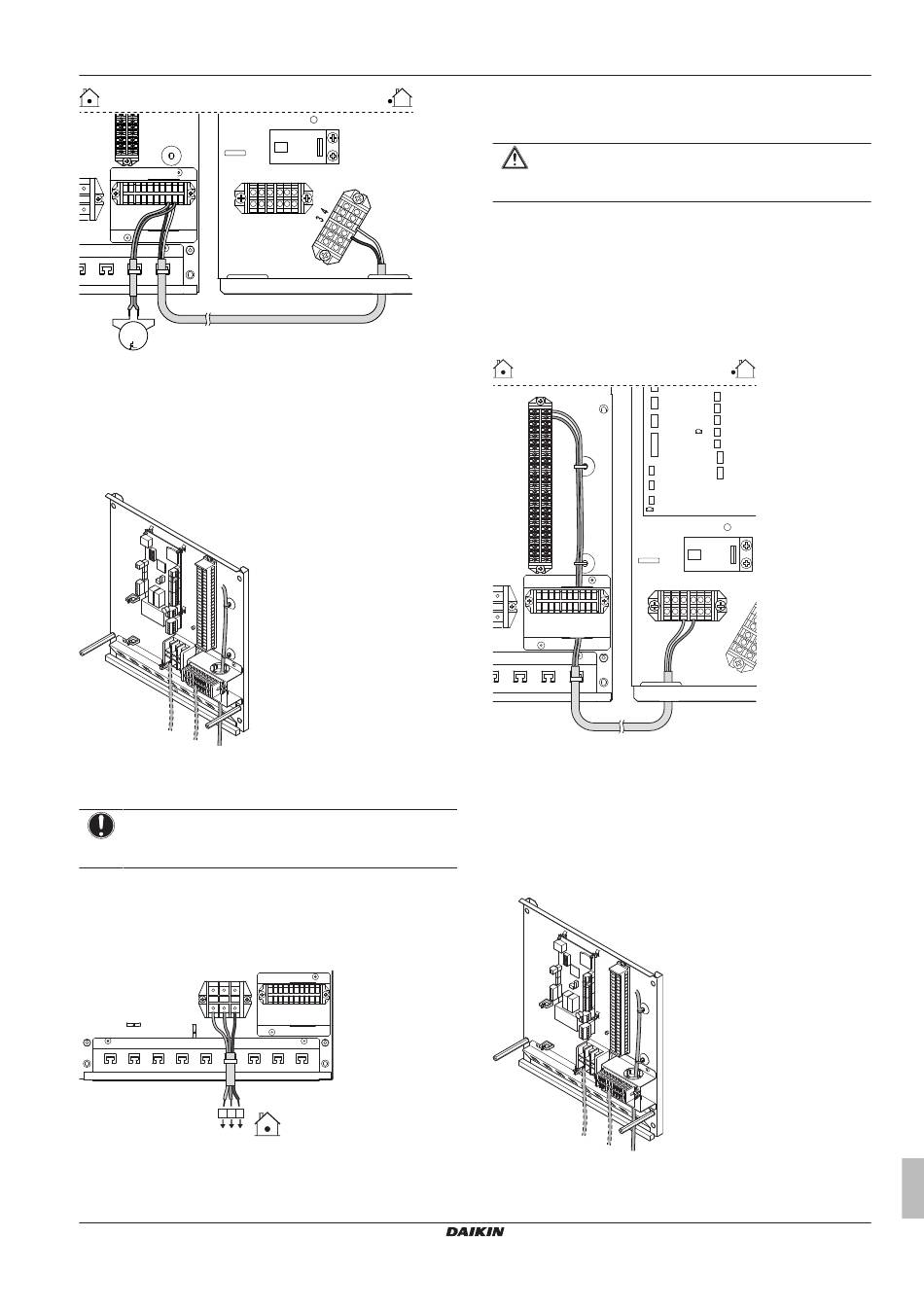

7.7.10 Raccordement du câblage électrique sur
le boîtier de commande
1 Insérez le câblage à l'arrière du boîtier de commande.
2 Vérifiez que le câblage basse tension est situé sur la droite.
Insérez-le dans le trou d'admission et fixez-le à l'aide
d'attaches-câbles.
c
b
a
a Câblage basse tension
b Câblage haute tension
c Alimentation principale
REMARQUE
Une distance d'au moins 25 mm doit être respectée entre
les câbles de haute et de basse tension.
7.7.11 Raccordement de l'alimentation électrique
du boîtier de commande
1 Raccordez le câble de l'alimentation principale au boîtier de
commande.
X1M
1 2 3
1 2 3
1 GND
2 L
3 N
EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3
Daikin Altherma basse température monobloc
4P538847-1 – 2018.05
X3M
X5M
X8M
2 Fixez le câble avec des attaches sur les supports d'attaches
pour garantir un relâchement de la contrainte et s'assurer qu'il
n'entre PAS en contact avec des bords tranchants.
ATTENTION
N'insérez et ne placez PAS une longueur de câble
excessive dans l'unité.
7.7.12 Raccordement du câble d'interconnexion
entre le boîtier de commande et l'unité
extérieure
1 Raccordez la borne X2M/22 (boîtier de commande) à la borne
X5M/4 (unité extérieure).
2 Raccordez la borne X2M/23 (boîtier de commande) à la borne
X5M/3 (unité extérieure).
X2M
23
22
3 Fixez le câble au support à l'aide d'attaches-câbles.
7.7.13 Raccordement du câblage électrique sur
le boîtier optionnel
1 Insérez le câblage à l'arrière du boîtier optionnel.
2 Vérifiez que le câblage basse tension est situé sur la droite.
Insérez-le dans le trou d'admission et fixez-le à l'aide
d'attaches-câbles:
c
b
a
a Câblage basse tension
b Câblage haute tension
c Alimentation principale
7 Installation
3 4
X5M
Guide de référence installateur
43
