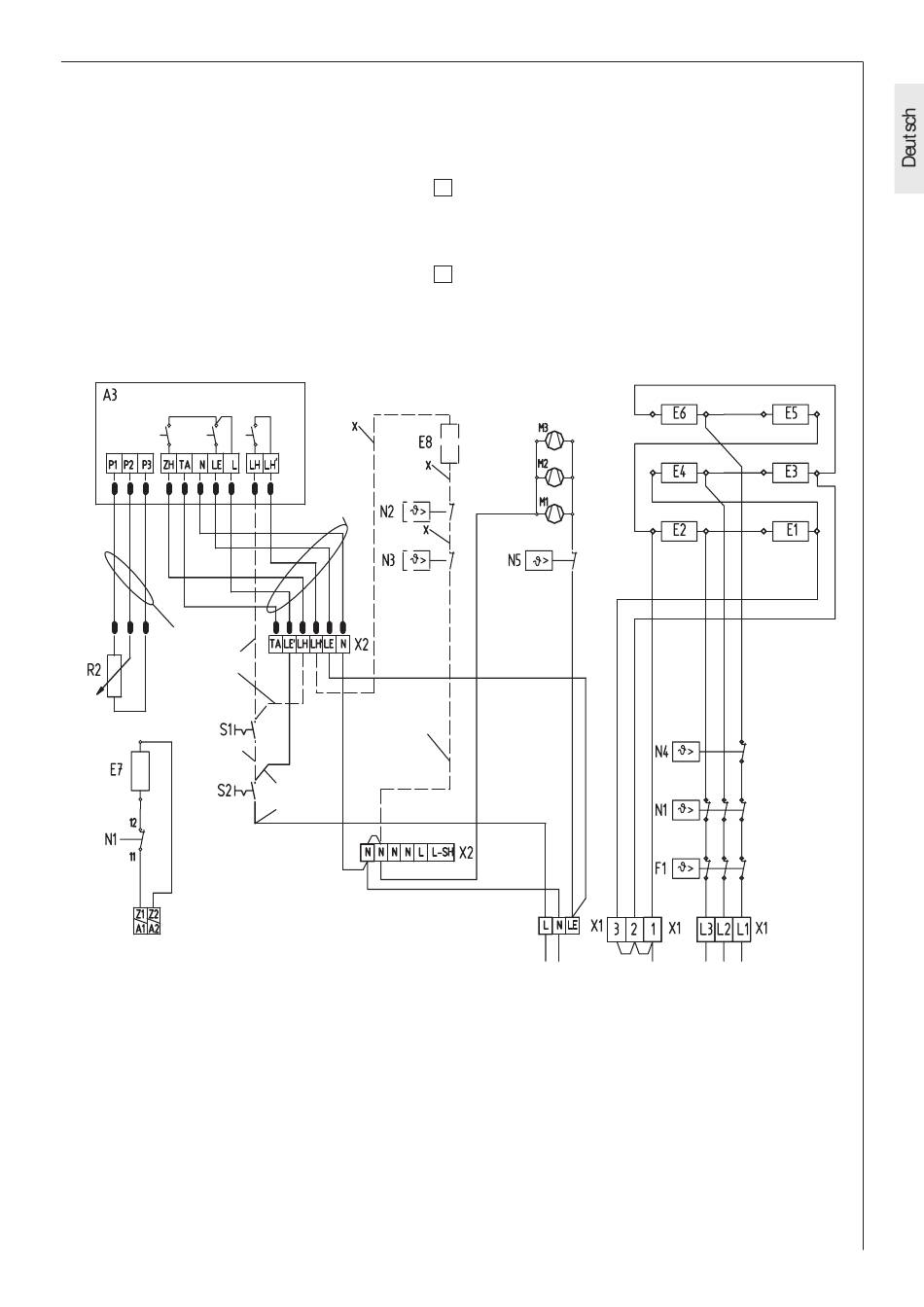

Stromlaufplan WSP 2010 - 7010 mit RTi 101 EP
E1 - E6:
Heizkörper (Speicher)
E7:
Heizwiderstand
F1:
Schutz-Temperaturbegrenzer
M1 - M3:
Gebläse
N1:
Temperaturbegrenzer - Aufladung
N5:
Temperaturbegrenzer - Lüfterschublade
N4:
Temperaturbegrenzer - Aufladung
X1:
Netzanschlussklemme
X2:
Anschlussklemme
ca. 500 lg.; sw
ca. 650 lg.; sw
ca. 500 lg.; sw
ca. 150 lg.; sw
AC-Signal 230 V
Aufladesteuerungssignal
R2:
S2:
A3:
E8:
N2:
N3:
S1:
x = Kabelbaum
ca. 400 lg.; sw
bl, ca. 230 lg.
ca. 500 lg.; sw
ca. 500 lg.; sw
Integr. Raumtemperaturregler RTi 101 EP
Einsteller Entladung (Wählknopf)
Wippenschalter - Entladung
Elektron. Baugruppe
Zusatzheizung
Zusatzheizkörper
Temperaturregler - Zusatzheizung
Temperaturregler - Zusatzheizung
Wippenschalter - Zusatzheizung
Steuerkreis
3/N/PE ~ 50 Hz 400 V
1/N/PE ~ 50 Hz 230 V
Für den Installateur
7
