RocketFish RF-G1603 Guide D'installation Rapide

CONTENU DE L'EMBALLAGE CARACTÉRISTIQUES
• Répartiteur HDMI • Prend en charge la vidéo 3D
• Adaptateur d'alimentation c.a.
• Prend en charge une résolution maximale de 4K
• Guide d'installation rapide
UHD
• Prend en charge une bande passante de 18 Gbit/s
Sont nécessaires :
• Compatible avec la plupart des téléviseurs,
• Câbles HDMI à haut débit, tels que
projecteurs et les écrans vidéo avec entrées HDMI.
ceux de Rocketfish, disponibles en
• Connecteurs plaqués or pour optimiser le transfert
multiples longueurs.
du signal et la résistance à la corrosion
Remarque : L'utilisation de ce produit avec
• Convient à la fonctionnalité de télécommande
la vidéo 4K requiert l'usage de câbles avec
HDMI CEC.
bande passante de 18 Gbit/s pour une
performance optimale. • Fixation murale possible avec des encoches en
trou de serrure intégrées (matériel non inclus).
INFORMATIONS DE BASE SUR CE RÉPARTITEUR HDMI
Ce répartiteur HDMI à deux voies Rocketfish transmet des signaux audio et vidéo HDMI à
partir d'une source unique, telle qu'un lecteur Blu-ray/DVD ou un récepteur de télévision
câblée/satellite à deux périphériques, tels qu'un téléviseur et un récepteur AV. C'est la
solution idéale pour transmettre le signal audio d'une source 4K à un récepteur AV (un qui
ne prend pas en charge l'intercommunication vidéo 4K) et le signal vidéo à un téléviseur 4K
UHD.

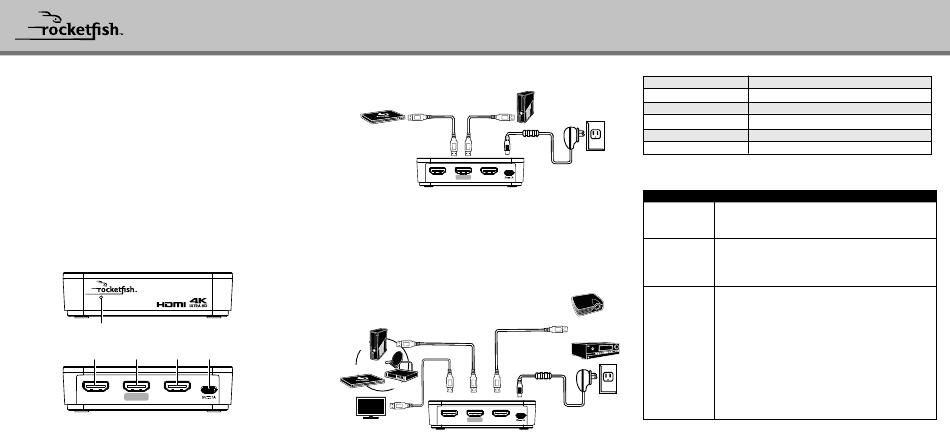

Panneau avant
DEL de marche-arrêt
Retour
SORTIE ENTRÉE SORTIE
HDMI 1 HDMI HDMI 2
OUTPUT1 INPUT OUTPUT2
Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
INSTALLATION DU RÉPARTITEUR HDMI
1 Connecter une extrémité d'un câble HDMI à haut débit (non inclus) à la source vidéo et
l'autre extrémité au port d'entrée (INPUT) du répartiteur HDMI.
Lecteur Blu-ray
2 Connecter une extrémité d'un autre câble HDMI à haut débit au port de sortie (OUTPUT) 1
du répartiteur HDMI, puis connecter l'autre extrémité du câble HDMI au port d'entrée (IN)
d'un composant de destination, tel qu'un récepteur AV, un projecteur ou un TVHD.
3 Connecter une extrémité d'un autre câble HDMI à haut débit au port de sortie (OUTPUT) 2
du répartiteur HDMI, puis connecter l'autre extrémité du câble HDMI au port d'entrée (IN)
d'un composant de destination, tel qu'un récepteur AV, un projecteur ou un TVHD.
4 Connecter l'adaptateur c.a. inclus à la prise micro USB du répartiteur HDMI et à une prise
secteur 120 V c.a. Le témoin DEL s'allume en blanc. Mettre en marche tous les
périphériques connectés et les utiliser. Il n'est pas nécessaire de débrancher l'unité. Elle
peut rester branchée.
Connexion d'un composant à un écran, un récepteur
AV ou un projecteur
Micro USB
Console de jeux vidéo
5 V, 1 A
OU
Lecteur Blu-ray
TVHD
Console de jeux vidéo
OU
Micro USB
HDMI HDMI
OUTPUT1 INPUT OUTPUT2
Récepteur
Micro USB
câble/satellite
HDMI HDMI HDMI
OUTPUT1 INPUT OUTPUT2
GUIDE D'INSTALLATION RAPIDE
Répartiteur HDMI 4K RF-G1603 et RF-G1603-C
ESPECIFICACIONES
Version HDMI 2.0b
Bande passante de signal vidéo 18 Gbit/s
Résolutions prises en charge 480i à 2160p (4K UHD)/60 Hz à partir d'un périphérique source
HDMI HDCP Compatible avec la norme HDCP 2.2
Marche-Arrêt Micro USB de 5 V c.c. / 1 000 mA (5 W max.)
Dimensions 3,94 × 3,41 × 1,06 po (100 × 87 × 27 mm)
PROBLÈMES ET SOLUTIONS
Anomalie Solution possible
Le témoin DEL Vérifier que l'adaptateur d'alimentation du répartiteur HDMI est
d'alimentation est connecté.
éteint
La vidéo a des • Veiller à utiliser des câbles HDMI à haut débit pour toutes les
interférences connexions.
• Vérifier que la résolution vidéo du téléviseur prend en charge la
résolution de sortie de la source vidéo.
Pas de vidéo ni • Vérifier que les formats audio et vidéo du contenu utilisé (c.-à-d.
d'audio disque Blu-ray) sont compatibles avec tous les périphériques
connectés.
Projecteur
• Vérifier que tous les composants de réception (c.-à-d. téléviseur
OU
et récepteur AV) sont réglés sur les entrées HDMI auxquelles
Récepteur AV
correctes.
• Veiller à utiliser des câbles HDMI à haut débit pour toutes les
connexions.
• Les câbles de très grandes longueurs (plus de 20 pi) peuvent
être responsables d'une perte de signal vidéo ou fournir une
résolution dégradée. Essayer un câble plus court, si possible.
• Débrancher l'adaptateur d'alimentation c.a. du répartiteur
HDMI, puis le rebrancher.
