Manuels Connexes pour electroil Archimede IMMP1.1W
Sommaire des Matières pour electroil Archimede IMMP1.1W

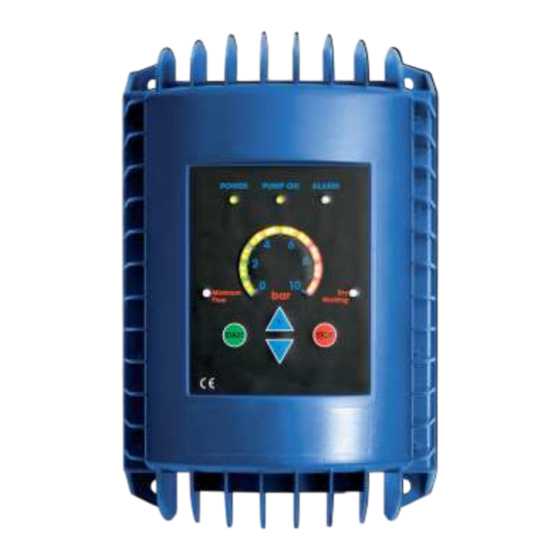

- Page 1 IMMP1.1W – IMMP1.5W Inverter Monophase pour contrôle d’électropompes monophasées IMTP1.5W Inverter Monophase pour contrôle d’électropompe triphasées Manuel d’utilisation et de maintenance...
-
Page 2: Table Des Matières
5.1.2 Vérification de l’arrêt de la pompe pour fonctionnement à sec ......14 5.2 Règlages avancés relatifs au panneau ................14 6.PROTECTIONS ET ALARMES ...................... 16 7.GARANTIE ............................. 17 8.DÉCLARATION DE CONFORMITÉ ....................18 IMMP1.1W – IMMP1.5W – IMTP1.5W - FR ELECTROIL... -
Page 3: Generalités
Ce manuel a pour but de fournir les informations indispensables pour l’utilisation et la manutention de l’inverter; les typologies de ce produit se différencient en fonction du type de sortie vers le moteur et sont: ARCHIMEDE IMMP1.1W: Inverter Monophase pour électropompe monophasée max. 1100W (1.5 Hp) avec un courant de maximum 9 Ampères. -
Page 4: Mises En Garde Et Risques
Lisez entièrement le manuel d’utilisation de cet appareil et celui de l’électropompe avant l’installation. Dans le cas où le produit présenterait des signes évidents de détérioration, ne commencez pas l’installation et contactez le Service d’Assistance. IMMP1.1W – IMMP1.5W – IMTP1.5W - FR ELECTROIL... -
Page 5: Fixage Au Mur De L'inverter En Position Verticale
3) Cable 2)Câble 1) Transducteur d'alimentation de pression d'alimentation de la Inverter 230Vac pompe (prise rouge à la sortie triphasée) Fig. 2: Connexions câbles et transducteur de pression IMMP1.1W – IMMP1.5W – IMTP1.5W - FR ELECTROIL... -
Page 6: Branchement Du Tranducteur Sur De Nouvelles Installations
(par exemple, un trou de remplissage sur la pompe verticale ou d'évent ) Figure 6: Montage du transducteur dans le trou d'évent 1/4" IMMP1.1W – IMMP1.5W – IMTP1.5W - FR ELECTROIL... -
Page 7: Branchement Du Transducteur Sur Des Installations Existantes
Pour un parfait fonctionnement du contrôle de pression, assurez vous que l’autoclave est capable de résister à la pression de l'installation et réglez la bonne pression de précharge avant de brancher l'installation- même. Figura 9: Vase d'expansion IMMP1.1W – IMMP1.5W – IMTP1.5W - FR ELECTROIL... -
Page 8: Branchement De L'inverter À L'électropompe
L’appareil est doté de toutes les mesures sur le circuit pour assurer un bon fonctionnement lors des situations normales d’installation. IMMP1.1W – IMMP1.5W – IMTP1.5W - FR ELECTROIL... -
Page 9: Accès À La Carte Électronique
Ne pas percer d’autres trous sur l’Inverter pour éviter des dommages ou la perte du degré de protection, ce qui entraînerait une interruption anticipée de la garantie. IMMP1.1W – IMMP1.5W – IMTP1.5W - FR ELECTROIL... -
Page 10: Schéma Des Branchements De La Carte Électronique
4.7 Schéma des branchements de la carte électronique Figure 10: Schéma des connecteurs de la carte électronique interne IMMP1.1W – IMMP1.5W – IMTP1.5W - FR ELECTROIL... -
Page 11: Mise En Marche Et Étalonnage
(voir le tableau Réglages avancés); A l’état d’alarme, la Led qui s’allume sur la barre indique une anomalie correspondante (voir le tableau N° 8 - Alarmes) Tableau 5: Description Led IMMP1.1W – IMMP1.5W – IMTP1.5W - FR ELECTROIL... -
Page 12: Procédure D'étalonnage
Après l’installation, si possible, fermer l’eau sur l’aspiration de la pompe et faire ainsi fonctionner la pompe à sec; après un laps de temps d’environ 40 secondes la pompe devrait s’arrêter et sur l’Inverter, la Led rouge devrait s’allumer en même temps que l’alarme “DRY WORKING”. IMMP1.1W – IMMP1.5W – IMTP1.5W - FR ELECTROIL... -
Page 13: Règlages Avancés Relatifs Au Panneau
Step: 0.1 Bar/s pendant le contrôle . Seuil minimal Valeur du seuil minimal 1..5 mA 4 mA d'étalonnage du capteur de Step: 0.2 mA transducteur de pression. pression IMMP1.1W – IMMP1.5W – IMTP1.5W - FR ELECTROIL... - Page 14 électromagnétique dû aux vibrations des lamelles, mais augmente la température de l’Inverter; Si le courant d'appel élevé détermine l’intervention de la protection magnétothermique, essayer de réduire tel courant avec F6 en vous assurant que le couple de démarrage reste quand même suffisant. IMMP1.1W – IMMP1.5W – IMTP1.5W - FR ELECTROIL...
-
Page 15: Protections Et Alarmes
PROTECTION THERMIQUE SURINTENSITE (A5): La protection électrique pour surintensité de courant de l’électropompe est déterminée par une limitation du courant absorbé (programmable) de type I t. À la fin de la condition de surintensité, le système rétablit le fonctionnement normal.. IMMP1.1W – IMMP1.5W – IMTP1.5W - FR ELECTROIL... -
Page 16: Garantie
DÉCLARATION DE CONFORMITÉ L’entreprise Electroil SRL ayant siège à Reggio Emilia (RE) – 42124 - Via SS Grisante e Daria N° 70/a, déclare que les produits : • IMMP1.1W •...
