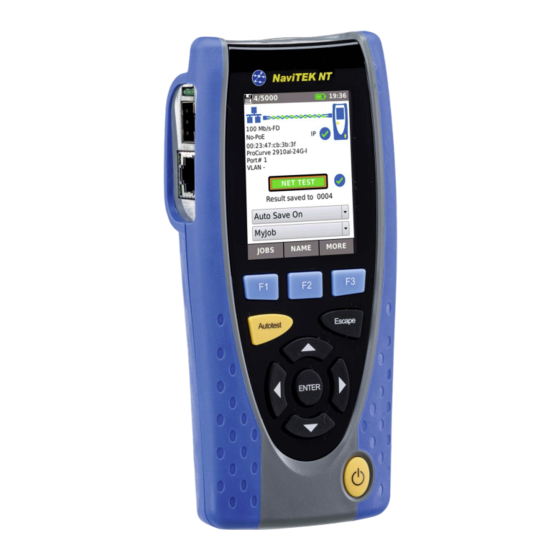

- Page 1 NaviTEK NT (Plus & Pro)
- Page 2 COPYRIGHT (DROIT DE REPRODUCTION) Les informations dans ce document sont la propriété d’IDEAL INDUSTRIES Ltd. et elles sont fournies sans responsabilité pour les erreurs et les omissions. Aucune partie de ce document ne doit être reproduite ou utilisée, sauf en cas d’autorisation par contrat ou en cas d’autre autorisation écrite donnée par IDEAL INDUSTRIES Ltd.
-
Page 3: Table Des Matières
Glossaire, abréviations et acronymes ........................36 Introduction NaviTEK NT est un testeur de réseau pour le dépannage et la maintenance de réseaux cuivre et fibre actifs et passifs. Il effectue une série de tests afin de déterminer autant de renseignements possibles sur le réseau et le port auquel il est connecté... -
Page 4: Consignes De Sécurité
Consignes de sécurité Lorsque vous utilisez NaviTEK NT, respectez toujours les consignes de sécurité de base pour diminuer le risque d’incendie, de choc électrique et de blessure. Ces consignes sont les suivantes : • Au moment de raccorder l’appareil sur la prise, vous devez prendre des précautions spéciales car des tensions élevées peuvent être présentes sur la ligne et il peut y avoir... - Page 5 Ceci ne supprimera aucune donnée enregistrée. Retirez la batterie pour accéder à une petite ouverture dans le NaviTEK NT. 2. Insérez un trombone dans le trou de réinitialisation Reset et appuyez sur le commutateur interne de réinitialisation.
-
Page 6: Testeur De Couche
(Des blocs piles de secours sont Entrée DC aussi disponibles) Sert à raccorder l'alimentation / chargeur (12vDC 2,5A) Voyant de charge LED : ● Charge en cours ○ Charge terminée (Clignotement) Pas de charge NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 6... -
Page 7: Écran Accueil
F1 (CONFIG) pour suivants à sauvegarder (CONFIG) ou pour contrôler le accéder au menu CONFIG générateur de tonalité en (voir "Diagramme du Menu") utilisant F2 (TON) lorsqu'un câble est connecté NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 7... -
Page 8: Écran D'accueil (Avec Un Câble Réseau Connecté)
Aucun autre test n'est possible tant que les tensions ne sont pas enlevées.. Indication du type de réseau Indication de la tension de l'infrastructure Indication des tensions aux contacts : 1,2,3,4 5,6,7,8 NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 8... -
Page 9: Écran D'accueil (Avec Un Câble Réseau Connecté À Une Unité Distante Active)
NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 9... -
Page 10: Écran D'accueil (Connecté À Un Réseau Cuivre Actif) Et Écran De Tests
à l'identification de port et appliquer différents types de boucles Ethernet RESET SAVE Appuyez sur F1 (RESET) Appuyez sur F2 (SAUVER) pour pour réinitialiser les sauvegarder les résultats de test résultats de test NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 10... -
Page 11: Écran D'accueil (Connecté À Un Réseau Fibre Actif - Modèle Pro Uniquement)
Indique si une adresse IP a été assignée au testeur par DHCP ou de façon statique Adresse IP Adresse IP du testeur Adresses IP réseau Adresses IP des divers éléments réseau NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 11... -
Page 12: Net Test Et Netscan
IPv6 / IPv4 MAC / IP Appuyez sur F1 pour afficher Appuyez sur F2 pour afficher les hôtes IPv6 ou les hôtes IPv4 soit l'adresse MAC ou IP de chaque hôte listé NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 12... -
Page 13: Statistiques, Scanne Vlan, Port, Erreurs Et Statut 802,1X
Choisissez un VLAN dans la liste des réseaux Appuyez sur VLAN détectés. Appuyez sur ENTER pour F1 (SUIVANT) mettre le VLAN choisi comme paramétrage pour afficher actuel VLAN du testeur, ensuite appuyez sur F2 l'écran suivant (OK) NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 13... - Page 14 SUIVANT Appuyez sur F1 (SUIVANT) pour afficher l'écran suivant Données en erreur Indique le nombre d'erreurs Ethernet détectées SUIVANT Appuyez sur F1 (SUIVANT) pour afficher l'écran suivant NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 14...
-
Page 15: Alimentation Via Ethernet (Poe)
LANCER CONFIG Appuyez sur F1 (LANCER) Appuyez sur F3 (CONFIG) pour relancer un test PoE sans pour accéder à l'écran de enregistrer le résultat configuration du test PoE NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 15... -
Page 16: Détails D'informations Sur La Découverte De Ports
L'écran affiche " Pas d'information de recherche", si aucun message n'a été reçu. Détails du port Sélectionnez le champ "commutateur/détails du port" dans l'écran d'accueil et appuyez sur ENTER pour afficher l'écran donnant les détails de découverte de port. NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 16... -
Page 17: Diagramme Des Menus
Diagramme des Menus NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 17... -
Page 18: Configuration
à partir de la liste des cibles • URL - Entrez une URL pour la cible internet ou prélevez par sélection à partir de la liste des cibles NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 18... - Page 19 Sélectionnez "OPTIQUE" pour visualiser les informations concernant le module SFP installé. Les types de SFP suivants sont pris en charge. L'utilisation d'autres types de modules SFP est possible mais le fonctionnement correct n'est pas garanti. NaviTEK NT 151845 Édition 4 Guide d’utilisation...
- Page 20 Mot de passe Wi-Fi - Si nécessaire, éditez le mot de passe par défaut (ideal001606) utilisé par l'application IDEAL Anyware pour accéder au testeur. Sélectionnez CDP, LLDP, EDP pour activer les divers types de découvertes de protocole pris en charge par le testeur NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 20...
-
Page 21: Rapports
Les détails des tests ping sont affichés Les détails du test Trace Route sont affichés La liste de tous les hôtes trouvés par le test Netscan est affichée, avec une barre indiquant l'espace d'adressage disponible utilisé NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 21... -
Page 22: Établissement De Rapports
NaviTEK NT : Maintenant le NaviTEK NT est prêt pour le transfert sans fil des résultats. Note. Afin de réduire la consommation sur la batterie, la connectivité Wi-Fi est validée pour 5 minutes après la mise sous tension et toutes les fois que l'utilisateur est dans l'écran... - Page 23 • Vous serez invité à entrer le mot de passe Wi-Fi pour le NaviTEK NT si celui-ci a été modifié de la valeur par défaut. • Une fois connecté l'App affichera sur le NaviTEK une liste de projets. Ces derniers peuvent être sélectionnés et téléchargés vers le Smartphone.
-
Page 24: Spécifications - Navitek Nt Pro
Spécifications - NaviTEK NT Pro Connecteurs Ports test RJ45 Utilisé pour – Test câble - Test Ethernet Type connecteur - Lifejack avec contacts remplaçables par l’utilisateur Optique Utilisé pour – Test Ethernet Type connecteur – socket SFP Ports système Utilisé pour - Mise à niveau logicielle - Transfert des résultats... - Page 25 - MDI - MDIX Taille Min Rx– 19:99 octets – Initialisé en usine VLAN – Activé/désactivé - VLAN ID – 0 à 4094 - Priorité VLAN – 0 à 7 (suite) NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 25...
- Page 26 SFP, mais le fonctionnement correct n’est pas garanti. SX type SFP Référence fabricant - Avago AFBR-5705Z / Apac LM28-C3S-TI-N-DD Débit – 1 Gbps Type fibre – Multimode Longueur d'onde – 850 nm Type connecteur - LC Duplex (suite) NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 26...
- Page 27 - Puissance dBm Rx (réception) (en utilisant un SFP spécifié) Mode Ethernet - Ping4 - Ping6 - Trace Route4 - Trace Route6 - Hub Blink - Netscan - NET TEST (Ping, Trace Route, Netscan) - Loopback (boucle) NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 27...
-
Page 28: Tests Câble Wiremap (Câblage) Configuration
– Tonalité appliquée sur l’une des 8 pin (broches) par rapport aux 7 autres - Tonalités appliquées sur l’une des 4 paires Test Tonalité sonore détectée en utilisant une sonde compatible NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 28... - Page 29 - Moyenne - Maximum Pingv6 Configuration Cible - Adresse IPv6 - URL (maximum 10) Nombre - 1 à 999999 Pause - 1 à 5 sec Longueur - 8 à 1000 octets. (suite) NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 29...
- Page 30 Résultats Info - PRÊT - EN COURS - PASSÉ AVEC SUCCÈS - PAS DE RÉPONSE - HÔTE INCONNU Saut - Adresse numérique Latence (ms) - t1 - t2 - t3 (suite) NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 30...
-
Page 31: Statistiques
- info : écoute, attribué, échec DHCP - Stateful (DHCPv6) ou Stateless ou statique - IPv6 adresse - IPv6 Prefix réseau, 64 bits ou 128 bits - IPv6 adresse liaison - IPv6 DNS (suite) NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 31... - Page 32 - PoE paires 12/36 ou 45/78 - Débit, Duplex - MDI/MDIX - Niveau de signal - Polarité PARTENAIRE – 10M-HD - 10M-FD - 100M-HD - 100M-FD - 1000M-HD - 1000M-FD (suite) NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 32...
-
Page 33: Mémorisation
Nombre total max de résultats - 5000 selon les tests effectués Export Port – USB - WiFi Format – PDF - CSV (uniquement Synthèse "Summary") Système Configuration INFO Détails – Nom - Société - Adresse - Téléphone (suite) NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 33... -
Page 34: Généralités
- 1/3 - Déchargée Propriétés physiques Dimensions Longueur - 175 mm Largeur - 80 mm Profondeur - 40 mm Poids Appareil - 0,22 kg Batteries ou piles – 0,18 kg (suite) NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 34... -
Page 35: Généralités (Suite)
En fonctionnement – 0°C à 40°C En stockage – -20°C à 70°C Humidité relative 90 % sans condensation Agrément EN 55022:2006 / A1:2007 EN55024:1998 / A1:2001 / A2:2003 Sécurité IEC 60950-1:2005+A1:2009/EN 60950-1:2006+A1:2010 NaviTEK NT 151845 Édition 4 Guide d’utilisation Page 35... -
Page 36: Glossaire, Abréviations Et Acronymes
