Triumph A9708345 Instructions De Montage

Français
Instructions de montage :
Street Triple à partir du VIN 560477 et Street Triple R à partir du VIN 560477
A9708345
Merci d'avoir choisi ce kit accessoire d'origine Triumph. Ce kit accessoire est le produit de l'utilisation par Triumph de
techniques éprouvées, d'essais exhaustifs, et d'efforts continus pour atteindre une fiabilité, une sécurité et des
performances de tout premier ordre.
Lire intégralement toutes ces instructions avant de commencer l'installation du kit accessoire pour se familiariser avec les
caractéristiques du produit et la méthode d'installation.
Ces instructions doivent être considérées comme une partie permanente du kit accessoire et doivent rester avec lui, même
si la moto équipée de l'accessoire est vendue ultérieurement.
8
T1445

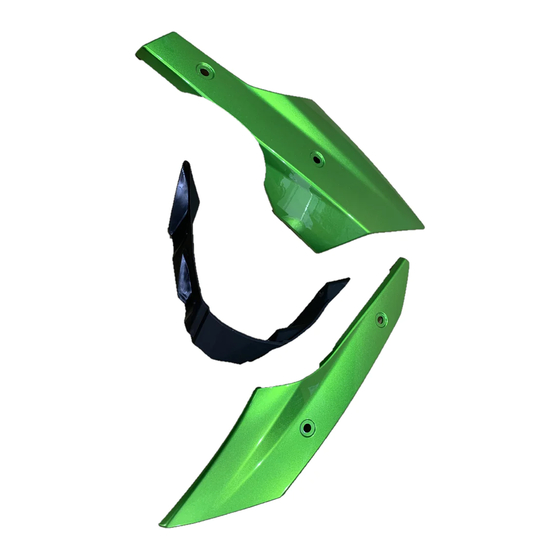

Pièces fournies :
1. Section du sabot moteur, gauche
2. Section du sabot moteur, droite
3. Section du sabot moteur, centrale
4. Patte de support, côté gauche
5. Patte de support, côté droit
Publication numéro A9900676 édition 2, ADC 12652
© Triumph Designs Ltd. 2013
4
5
9
7
2
x 1
x 1
x 1
x 1
x 1
1 de 4
6
3
6. Vis, M5 x 11 mm
7. Vis, M6 x 15 mm
8. Vis, M6 x 25 mm
9. Écrou prisonnier
1
x 4
x 4
x 4
x 4
