- Page 1 Manuel utilisateur...
-
Page 2: A Propos Du Produit

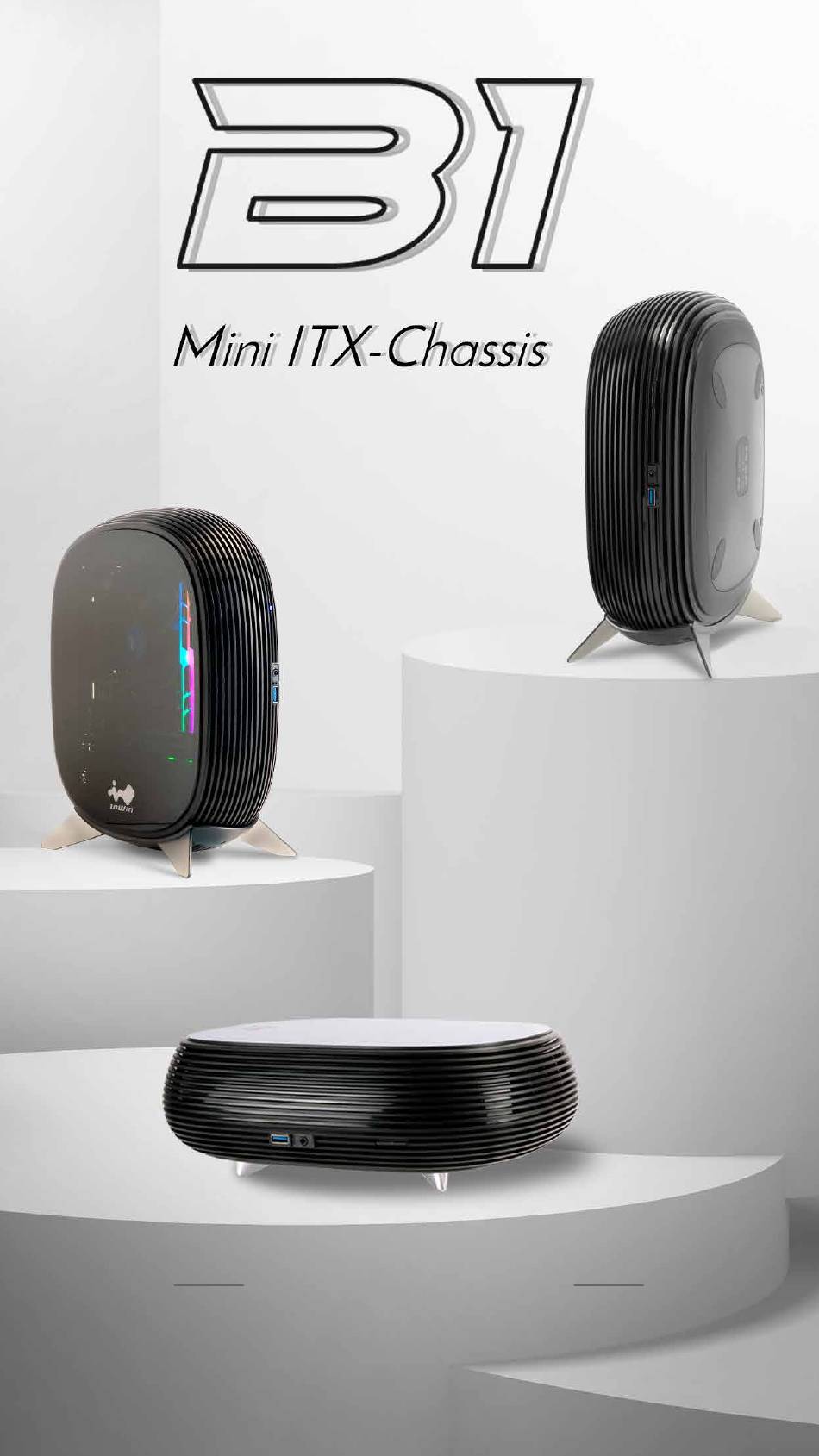

La ventilation intégrée au design épuré offre un meilleur refroidissement, et vous pourrez l’ installer verticalement ou horizontalement ! Le B1 est livré avec une alimentation InWin de 200 W certifiée 80PLUS Gold, un ventilateur InWin de 80 mm et un filtre à poussière. -
Page 3: Spécifications
Spécifications Modèle Référence IW-CS-B1BLK-PS200W Couleur Noir Type de boitier Tour Mini-ITX Matériaux Verre trempé, ABS Compatibilité carte mère Mini-ITX Connecteurs d'Expansion Radiateur processeur : Compatibilité maximale 60 mm (maximum) 1 x USB 3.0 Connectique HD Audio (CTIA ‒ SPK/Mic) 2 x 2,5 Zoll Baies internes Ventilateur latéral 1 x 80 mm Compatibilité... - Page 4 Spécifications Alimentation InWin 200 W 80PLUS Gold Modèle IP-AD200C7-2 Puissance Totale 200W Material SECC Type Active PFC 80 PLUS Gold Efficacité > 100,000 MTBF (Heures) 100 ‒ 240Vac. 50-60Hz Entrée AC 0~40°C Plage de Température de Fonctionnement (°C) Totale Protection OVP/UVP/SCP/OPP Certifications de TUV/cTUVus/BSMI/CB/CE/FCC/...
- Page 5 Spécifications Ventilateur latéral InWin 80 mm Modèle DF0801512SELN Dimensions du ventilateur 80 x 80 x 15mm Matériau Tension nominale DC 12V 2.16W Puissance nominale 0.18A Intensité nominale PWM 600-2500 RPM Vitesse 24.09 CFM Débit d’ air 1.08mm/ H2O Pression statique 4-Pin Connecteur 23.55dB(A)
- Page 6 Contenu 1.Boitier B1 2.Alimentation InWin 200 W 80PLUS Gold 3.Ventilateur latéral InWin 80 mm x 1 4.Carte Code QR 5.Sac d'Accessoires...
-
Page 7: Accessoires
Accessoires Vis à Tête Hexagonale X 8 Vis HDD 2,5” X 10 Attaches de Câble X 5 Pieds x 4... - Page 8 Structure du boitier Verre trempé Logo Touche alimentation Indicateur DEL HDD/Alimentation Ports USB 3.0 Ports Audio HD (CTIA ‒ SPK/Mic) Pieds amovibles Loquet du panneau...
- Page 9 Structure du boitier Baie Lecteur :2.5” Ventilateur latéral InWin 80 mm Zone de montage de la carte-mère Alimentation InWin 200 W 80PLUS Gold Filtre poussière du ventilateur...
-
Page 10: Ouverture Du Boitier
Guide d’ installation (Veuillez suivre les chapitres connexes pour l’ assemblage) Ouverture du boitier Veuillez desserrer les deux vis et soulever le panneau supérieur. Installation de la carte mère Pièces requises : Vis à tête hexagonale... -
Page 11: Installation De La Connectique
Installation de la connectique Switch/LED Connector Black(P_LED) 1 2 Black (HDD) Black(P_LED) 3 4 Black (HDD) Black(P_SW) 5 6 NC Black(P_SW) 7 8 NC Key 9 10 NC... -
Page 12: Installation Des Disques
Installation des disques 2,5” Pièces requises : Vis pour disque 2,5 i.Desserrez les deux vis et retirer le panneau inférieur. ii.Vissez les vis pour disque 2,5’ ’ sur votre SSD. iii.Attachez le SSD dans la zone dédiée en le poussant vers le connecteur SATA. - Page 13 Installation des disques 2,5” Comment retirer les disques 2,5” i.Poussez le loquet. ii.Tirez pour le retirer.
-
Page 14: Installation Des Pieds (Optionnelle)
Installation des pieds (optionnelle) Note : Après installation, les stickers seront difficiles à retirer. Veuillez choisir judicieusement, nous recommandant une installation verticale pour un meilleur style. Pièces requises : Stickers pour les pieds i.Desserrez les deux vis et retirez le panneau inférieur. ii.Desserrez les vis des pieds et retirez-les. -
Page 15: Terminer L'installation
Terminer l’ installation Pièces requises : Colliers Pour obtenir des instructions d'assemblage pus détaillées, lisez le code QR ci-dessous ou regardez la vidéo en activant le lien vers le site Web : https://youtu.be/cHm2nA2liQY... -
Page 16: Remarques
■ Garantie * Pour des informations plus détaillées concernant la garantie, veuillez-vous rendre sur le site d'In Win détail à www.in-win.com. * Ce produit est susceptible d'être modifié sans avis préalable. InWin Development Inc. se réserve le droit... - Page 17 Copyright © 2020 InWin Development Inc. All Rights Reserved.
