Visonic DUO 240 Mode D'emploi

DUO 240
Détecteur d'intrusion au plafond à technologie
double
1. INTRODUCTION

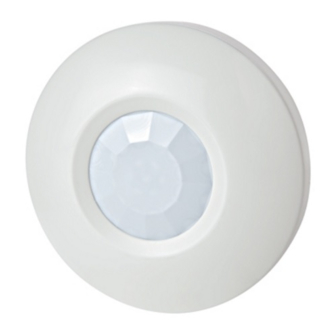

Le DUO 240 est un détecteur d'intrusion qui se fixe au plafond et
qui est basé sur une double technologie. Il est géré en outre par
micro ordinateur. Il fonctionne en s'appuyant sur deux
phénomènes physiques – la thermographie infra rouge du corps
humain (IR) et l 'effet Doppler, soit le changement de longueur
d'ondes causé par une personne en mouvement dans un
champs de micro ondes (MW). Ces deux technologies
combinées en un seul détecteur se complètent pour assurer la
détection la plus fiable possible et pour permettre la plus grande
protection contre les fausses alertes.
Le DUO 240 est supérieur à tous les autres produits de ce type
sur le marché car il utilise un nouvel algorithme, le True Motion
2. CARACTERISTIQUES
Voltage d'entrée: 9 à 16 VDC (Nominale: 12 VDC)
Courant: environ 30 ma @ 12 VDC
SECTION PIR
Détecteur: senseur pyro électrique à faible bruit
Indication de déclenchement: le LED vert clignote pendant 5
secondes
Compteur de mouvements réels: 1 ou 2 mouvements
Forme de détection: une forme conique virtuelle de
maximum (30 ft) de diamètre, quand il est installé à un plafond à
4.5 m de hauteur (15 ft) (Fig. 1).
L'installation sur un plafond plus bas réduira la zone de
couverture.
SECTION MW (micro ondes)
Oscillateur: type Microstrip DRO-stabilisé
Fréquence: 2.45 ghz
.
Plage de détection: réglable entre 25% à 100%
Indication de trip: le LED vert s'allume pendant 5 secondes
DONNEES D'ALARME, TAMP & TRBL
Indication d'Alarme: le LED rouge s'allume pendant 2-3 s (les
deux détecteurs se déclenchent)
Contacts relais: normalement fermés, résistant 0.1 A /30 VDC;
18 Ω résistant dans des séries de contacts
Durée de l'alarme: 2-3 secondes (le LED rouge s'allume et les
contacts de relais de sortie s'ouvrent)
Contacts anti-tamper
l'appareil): Normalement fermés, résistant 50 ma/30 VDC
Sortie 'problème': collecteur ouvert, 100 ma max., avec une
résistance de 47 Ω en série
MONTAGE ET DONNEES PHYSIQUES
Hauteur maximum d'installation: 4.5 m (15 ft)
Dimensions (H x Ø): 24 x 86 mm (3.4 x 0.95 in.)
Poids: 64 g (2 oz)
Couleur: blanche
ATTENTION ! La détection se produit seulement dans les zones dans lesquelles les zones de protection par MW et PIR se superposent.
3. INSTALLATION
3.1 Directives générales
Quelques règles importantes doivent être impérativement
respectées avant de choisir un endroit pour le montage:
DF1826
(intervention malveillante
Instructions d'installation
Recognition™
mouvement donne au DUO 240 la possibilité de distinguer les
mouvements que fait un être humain de tout autre mouvement
qui pourrait causer des fausses alertes.
Une autre fonction unique au DUO 240 est le circuit simulateur
de mouvement à micro ondes, le 'MW Motion Simulator' (pour
lequel les brevets ont été déposés). Il simule l'effet créé par le
corps humain se déplaçant dans un champ à micro-ondes. La
routine de simulation consiste en une vérification régulière
automatique auto test, pour tester le système, la supervision et
pour vérifier que le détecteur MW fonctionne correctement.
2.4 m
(8 ft)
9 m
Figure 1. Forme de couverture du DUO 240
CONDITIONS D'ENVIRONEMENT
Températures de fonctionnement: –10°C à 50°C (14°F à
122°F)
Températures d'entreposage: –20°C à 60°C (–4°F à 140°F)
sur
RFI Protection: supérieur à 30 V/m (20 à 1000 mhz)
BREVETS
Patents U.S. 5,237,330 et 5,693,943 (autres brevets en cours)
Conformité à Standards: EN 50131-
•
Les micro ondes traversent le verre
métalliques. Veillez à régler le champs micro ondes pour qu'il ne
dépasse pas les limites de la pièce, car un ventilateur rotatif de
plafond par exemple dans la pièce voisine ou le mouvement des
véhicules de l'autre côté d'un mur extérieur peuvent déclencher
le détecteur MW qui déclenchera un signal d'alarme.
(breveté). Cette méthode
Vue latérale
PIR
4.5 m
4.8 m (16 ft)
(15 ft)
9 m (30 ft)
Vue du haut
(vue latérale et vue de haut)
, catégorie 2, classe II
1
et d'autres parois non
d'analyse de
1
