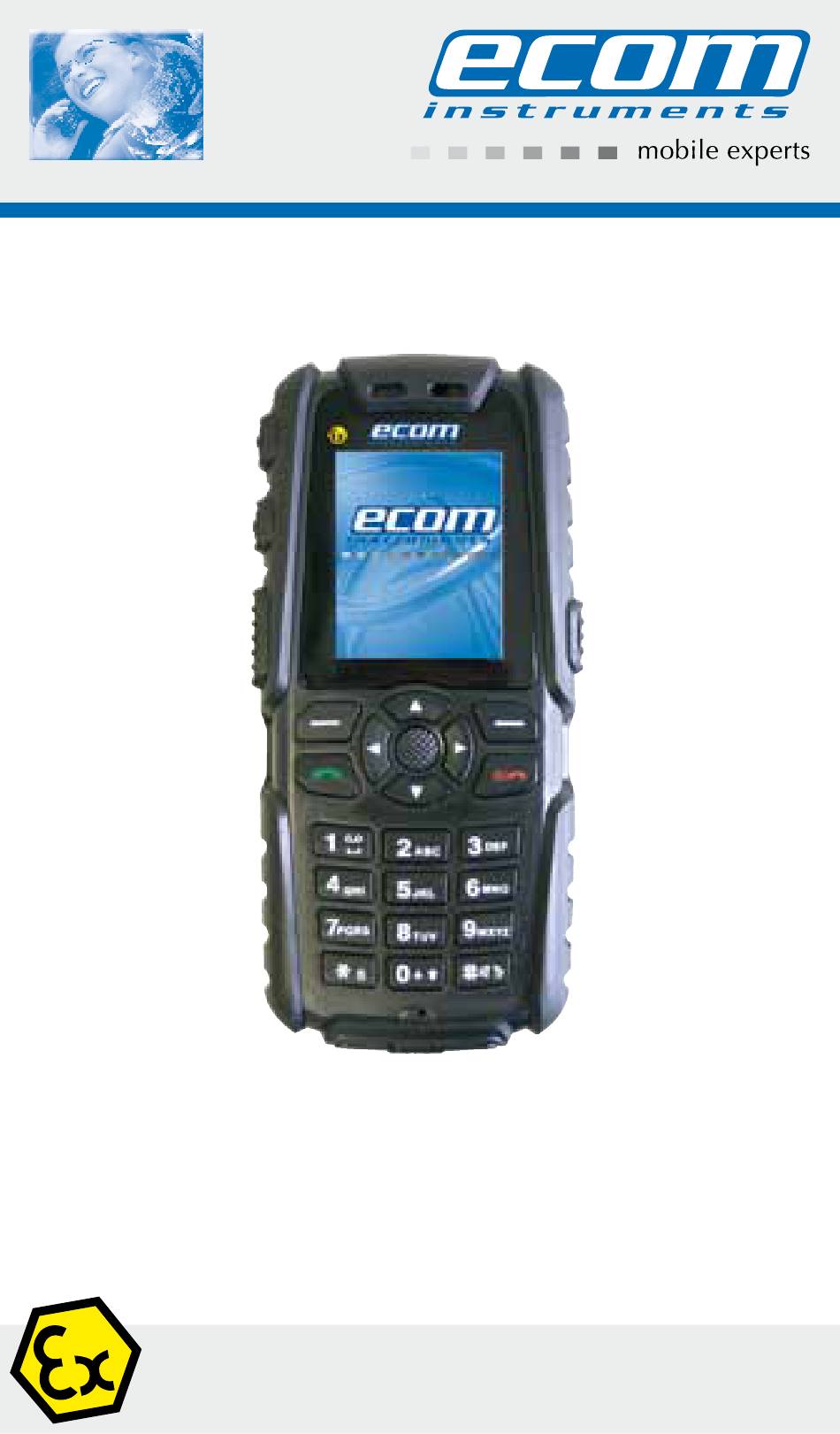

- Page 1 com 200 -Ex Instructions de sécurité...
-
Page 2: Table Des Matières
Sommaire Utilisation 32 Remarques relatives à la sécurité Erreurs et efforts non admissibles Consignes de sécurité Caractéristiques Ex Caractéristiques techniques Certification SAR Fonctions des touches Batterie et mise en service 9.1 Remplacement de la batterie 9.2 Mise en service 9.3 Remarques relatives à la sécurité 10. Réparation 11. Nettoyage, entretien et stockage 12. Élimination 13. Garantie et responsabilité 14. Déclaration de conformité CE 15. Déclaration de conformité Remarque: Les remarques relatives à la sécurité, le mode d‘emploi, la déclaration de conformité CE et la déclaration de conformité à jour peuvent être téléchargés sur la page produit correspon- dante, à l‘adresse suivante: www.ecom-ex.com, ou demandés directement au fabricant. -
Page 3: Utilisation
1. Utilisation com 200 –Ex est un téléphone pour environnements explosifs, protégé contre l‘eau, la poussière et les chocs, et destiné à un usage industriel dans les atmosphères explosi- ves de la zone 2, conformément aux directives 1999/92/CE (ATEX 137) et 94/9/CE (ATEX 95). 2. Remarques relatives à la sécurité Le présent mode d‘emploi contient des informations et des consignes de sécurité à respecter impérativement pour un fonctionnement sûr dans les conditions décrites. Le non- respect de ces informations et consignes peut avoir des conséquences dangereuses ou être contraire aux directives. Avant d‘utiliser l‘appareil, lire attentivement le mode d‘emploi! En cas de données contradictoires, les données indiquées dans les consignes de sécurité sont applicables. En cas de doute (erreurs de traduction ou d‘impression), la langue allemande fait foi. 3. Erreurs et efforts non admissibles Dès qu‘il apparaît un doute sur la capacité de l‘appareil à assurer une sécurité totale, mettre l‘appareil hors service et le retirer immédiatement de la zone explosible. Empêcher toute remise en service accidentelle. La sécurité de l‘appareil peut par exemple être remise en question si: - des dommages sont visibles sur le boîtier ; - l‘appareil a été soumis à des efforts non conformes ; - l‘appareil a été stocké de façon non conforme ; - l‘appareil a subi des dommages lors du transport ; - les inscriptions sur l‘appareil sont illisibles ; - des dysfonctionnements se produisent ;... -
Page 4: Consignes De Sécurité
4. Consignes de sécurité L’utilisation du téléphone mobile pour environnements com 200 –Ex suppose, de la part de l’utilisateur, explosifs le respect des dispositions habituelles relatives à la sécurité ainsi que la lecture de la déclaration de conformité, et ce afin d’exclure toute erreur de manipulation de l’appareil. Les points suivants doivent être respectés: - Protéger l‘appareil des chocs excessifs. - Ne pas ouvrir l‘appareil dans la zone explosible. - Ne pas remplacer le module de batterie dans la zone Ex ! - C harger le module de batterie uniquement hors de la zone Ex et exclusivement à l‘aide des types de chargeurs corres- pondants suivants: Type de chargeur DSA-0051-05C, DSC-6PFA-05, câble de données USB PCX 20, chargeur auto ALX 20 - N e charger le module de batterie que dans une plage de températures comprise entre 0 °C et 45 °C. - S euls des accessoires autorisés par ecom instruments GmbH peuvent être utilisés. - A u volant d‘un véhicule, respecter les réglementations loca- les relatives à l‘utilisation d‘un téléphone mobile ! - L ‘utilisation du téléphone mobile est interdite à bord des avions ! - S i vous y êtes invité par des consignes correspondantes, éteindre le téléphone mobile lorsque vous vous trouvez à... -
Page 5: Caractéristiques Ex
- L ors du remplacement de la batterie, vérifier la propreté de l’appareil et des connecteurs de la batterie et, si nécessaire, les nettoyer. - V eiller à ce que l’appareil ne soit pas introduit dans les zones 0 et 1. 5. Caractéristiques Ex N° de déclaration de conformité: PTB 09 ATEX 2042 X Marquage Ex: II 3G Ex nA nL IIC T4 com 200 –Ex Autorisé pour la zone 2, groupe d‘appareils II, groupe d‘explosion IIC (gaz, vapeurs ou nuages explosibles), classe de température T4. 6. Caractéristiques techniques Réseaux: GSM: 900 MHz 1800 MHz 1900 MHz Alimentation: Module de batterie AM X20 Dimensions: 119 x 57 x 25 mm Poids: env. 160 g Marquage CE: 0102 Température ambiante: -20 °C ... à +50 °C Indice de protection: IP 57... -
Page 6: Certification Sar
7. Certification SAR Lors de la communication sur le réseau sans fil, le téléphone portable émet des ondes radio basse fréquence appelées « énergie de radio-fréquence » ou « RF ». Le taux d'absorption spécifique (Specific Absorption Rate ou SAR) est l'unité utilisée pour mesurer l'énergie RF absorbée par le corps lors de l'utilisation du téléphone, exprimée en watts/kilogramme (W/kg). Conformément à la norme EN 50360:2001, la limite de SAR autorisée est de 2,0 W/kg sur une moyenne de 10 g de matière. Le SAR localisé du téléphone portable Ex-Handy 06 a été mesuré dans tous les cas, comme l'exigent les normes inter- nationales appropriées. La valeur maximale du SAR localisé pour laquelle l'appareil a été testé et certifié, pour des limites d'exposition spécifiques dans différentes bandes réseau, est présentée ci-dessous : SAR maximal Bande GSM 900 MHz SAR tête 0,663 W/kg Bande DCS 1800 MHz SAR tête 0,198 W/kg... -
Page 7: Fonctions Des Touches
8. Fonctions des touches Réglage du volume Touches fléchées de navigation haut/bas/ gauche/droite) Touche de menu Répertoire / Lampe de poche PTT-appuyer pour parler Touche desélection Touche de droite sélection gauche Touche On/Off/ Touche de Prise Fin de conversation de ligne/ envoi Maintenir enfoncée pour Pour activer/désactiver accéder à la le haut-parleur pendant messagerie un appel. Pour afficher le menu Maintenir des types de sonneries enfoncée pour en mode veille. bloquer/débloquer le clavier Maintenir enfoncée Pour entrer + pour les pour activer/ numéros internationaux désactiver le mode muet Le couvercle de connecteur de chargement... -
Page 8: Batterie Et Mise En Service
9. Batterie et mise en service 9.1 Remplacement de la batterie com 200 –Ex Remplacer le module de batterie AM X20 du uniquement en dehors de la zone Ex. Utiliser uniquement les modules de batterie autorisés par le fabricant pour votre type d‘appareil (voir les consignes de sécurité, point 4). N‘introduire aucun autre module de batterie dans la zone Ex. 9.2 Mise en service 1 ) D évisser le cache: Éteindre le téléphone. Pour ouvrir le cache de la batterie, faire tourner les vis du cache dans le sens anti-horaire. 2) S oulever le cache: Retirer le cache du compartiment batterie. 3) M ettre en place la carte SIM: Soulever la batterie. Pousser le support de carte argenté vers la droite et soulever délicatement le support de carte SIM. Insérer la carte SIM dans le support prévu en... - Page 9 4) Verrouiller la carte SIM: Rabattre le support de carte SIM vers le bas. Pousser déli- catement le support de carte vers la gauche au-dessus de la carte SIM. 5) Mettre en place la batterie: Insérer la batterie. Fermer le cache du compartiment batterie. Faire tourner les vis du compartiment batterie dans le sens horaire. 6) Chargement du téléphone mobile: La batterie fournie avec le téléphone mobile n‘est pas entièrement chargée. Il est recommandé de charger le téléphone mobile pendant trois heures avant la première mise en service. La capacité maximale est atteinte après 4 à 6 cycles de déchargement et chargement complets. IMPORTANT: pour garantir l‘étanchéité, ne serrer les vis qu‘à la main !
-
Page 10: Remarques Relatives À La Sécurité
REMARQUE: un risque d’explosion existe si la batterie n’est pas remplacée de manière appropriée ou est exposée à une flamme. Ne pas court-circuiter pas la batterie. La batterie contient de petits composants qui peuvent être remplacés. Le boîtier de la batterie ne doit en aucun cas être ouvert. Utiliser exclusivement des accessoires ecom (voir point 4). L‘utilisation d‘autres chargeurs ou batteries est inter- dite et entraînerait l’annulation de votre protection Ex. Les batteries usagées doivent être éliminées de façon appro- priée. Il est conseillé de retirer la batterie de l‘appareil en cas de non-utilisation prolongée de votre téléphone. Il est formellement déconseillé de brancher le téléphone au chargeur lorsque la batterie n’est pas insérée. Lorsque la batterie est complètement déchargée, il est im- possible de mettre en marche le téléphone. L‘écran n‘affiche pas le processus de chargement. Brancher le téléphone au chargeur. L‘écran s‘allume au bout de quelques minutes et vous pouvez de nouveau mettre en marche le téléphone. 9.3 Remarques relatives à la sécurité Les modules de batterie et chargeurs endommagés ne doivent pas être utilisés. Il est recommandé de les envoyer à ecom instruments GmbH en vue de leur vérification. Attention: Des températures extrêmes peuvent affecter la capacité de votre module de batterie AM X20 à se charger. Ne pas jeter le module de batterie au feu ! Ne pas court-circuiter le module de batterie ! Éliminer le module de batterie conformément à la législation locale. Ne pas jeter le module de batterie dans une poubelle réservée aux ordures ménagères. com 200 –Ex est composée La batterie de votre d’éléments Lithium Ion à haute performance. Ces éléments offrent de nombreux avantages au quotidien, parmi lesquels un poids léger et de hautes capacités malgré leur conception compacte. Par ailleurs, ils ne présentent quasiment aucun effet mémoire. -
Page 11: Réparation
Ces éléments sont toutefois soumis à un vieillissement naturel qui entrave leur fonctionnement. Les éléments de batterie modernes ont actuellement une durée de vie d’environ 500 cycles de chargement, ce qui correspond à une durée d’utilisation d’environ 2 ans en cas de fonctionnement au quotidien de l‘appareil. Une fois cette durée écoulée, le vieil- lissement naturel s’accélère, de sorte que les éléments sont techniquement considérés comme étant défectueux au bout de 500 cycles de chargement. Les éléments de la batterie ris- quent en outre de gonfler et, dans le pire des cas, de causer des dommages irréparables à votre appareil. Il est pour cette raison recommandé de remplacer les accu- mulateurs au lithium au plus tard au bout de 2 ans ou dès lors que la capacité de l’accumulateur a atteint 50 % de sa capacité initiale. Attention : la batterie utilisée dans cet appareil peut provo- quer des risques d’incendie ou de blessures chimiques en cas d‘utilisation non conforme. Ne tentez pas d’ouvrir ou de démonter la batterie et ses éléments, de les incinérer ou de les porter à des températures supérieures à 100 °C. 10. Réparation Les réparations doivent être effectuées par ecom instruments GmbH ou par des personnes ou des centres de réparation autorisés par ecom instruments GmbH, dans la mesure où un contrôle de la sécurité est nécessaire en cas de réparation. 11. Nettoyage, maintenance et stockage - N ettoyez l‘appareil uniquement avec un chiffon ou une éponge appropriée. Lors du nettoyage, n’utilisez pas de solvants ou d’agents abrasifs. - I l est recommandé de faire vérifier tous les deux ans, par le fabricant, le bon fonctionnement et la précision de l’appareil. - E n cas de stockage prolongé, retirez le module de batterie de l‘appareil. -
Page 12: Élimination
12. Élimination Les appareils électriques usagés ainsi que les appareils électriques usagés « historiques » de la société ecom instru- ments GmbH sont transportés à notre charge en vue de leur élimination et éliminés gratuitement conformément à la directive européenne 2002/96/CE et à la loi allemande sur les équipe- ments électriques et électroniques du 16/03/2005. L‘envoi des appareils à ecom instruments GmbH reste toutefois à la charge de l‘expéditeur. Conformément à l‘article 1, §18 et à l‘article 2 de la loi du 25 juin 2009 sur la nouvelle réglementation de la responsabilité pour les produits soumis au droit des déchets pour les batteries et accumulateurs (Gesetz zur Neuregelung der abfallrechtlichen Produktverantwortung für Batterien und Akkumulatoren), nous sommes tenus d‘indiquer les recom- mandations suivantes. Votre appareil contient une batterie rechargeable au lithium. Si les batteries sont « vides » ou si les accumulateurs ne peuvent plus être rechargés, vous ne devez pas les jeter avec les déchets normaux ni avec les déchets mé- nagers. Les batteries usagées peuvent contenir des polluants susceptibles de nuire à l‘environnement et à la santé. Veuillez restituer les batteries/accumulateurs. Cette restitution est gratuite et inscrite dans la loi. Veuillez ne déposer des batteries déchargées que dans les conteneurs appropriés et masquer les pôles des batteries au lithium. Attention : la batterie utilisée dans cet appareil peut provoquer des risques d’incendie ou de blessures chimiques en cas d‘utilisation non conforme. Ne tentez pas d’ouvrir ou de démonter la batterie ni ses éléments, de les incinérer ni de les porter à des températures supérieures à 100 °C. Pour la mise au rebut, la batterie peut être retirée comme indiqué au point (8.1). Les directives de mise au rebut indiquées ci-dessus s‘appliquent en particulier aux appareils usagés. Tous les accumulateurs et batteries sont revalorisés. Il est notamment possible de réutiliser des matières premières de grande valeur telles que le fer, le zinc ou le nickel. Le symbole a la signification suivante : Les batteries et accumulateurs ne doivent pas être jetés avec les déchets normaux ni avec les déchets ménagers. -
Page 13: Garantie Et Responsabilité
13. Garantie et responsabilité Conformément à ses conditions générales de vente, ecom instruments GmbH accorde pour ce produit une garantie de deux ans pièces et main-d‘œuvre, dans les conditions d‘utilisation et d‘entretien indiquées et autorisées. En sont exclues toutes les pièces d‘usure (par ex. les batteries). Nous accordons une garantie constructeur spéciale de 6 mois pour les accumulateurs livrés avec l‘appareil. Cette garantie ne s‘applique pas aux produits qui ont été utilisés de façon non conforme, modifiés, négligés, endom- magés par accident ou soumis à des conditions d‘utilisation anormales, ainsi qu‘à une manipulation incorrecte. Toute demande de garantie peut être faite par l‘envoi de l‘appareil défectueux. Nous nous réservons le droit de répa- rer, de régler ou de remplacer l‘appareil. Les présentes clauses de garantie sont le seul et unique droit à dommages-intérêts de l‘acquéreur, elles sont les seules valables et remplacent toute autre obligation de garantie contractuelle ou légale. ecom instruments GmbH décline toute responsabilité pour des dommages spécifiques, directs, indirects, liés ou consécutifs ainsi que les pertes, quelles qu‘en soient les causes, qu‘il s‘agisse d‘un non-respect de l‘obligation de garantie, de manipulations correctes ou incorrectes, de manipulations en toute bonne foi ou d‘autres manipulations. Dans le cas où dans certains pays, la limite d‘une garantie légale ainsi que l‘exclusion ou la limite des dommages liés ou consécutifs n‘est pas autorisée, il pourrait arriver que les limites et exclusions citées ci-dessus ne s‘appliquent pas à tous les acquéreurs. Si une clause quelconque de ces conditions de garantie était déclarée non valable ou non applicable par un tribunal compétent, la validité ou le caractère obligatoire de toute autre clause de ces conditions de garantie n‘en serait pas affectés. -
Page 14: Déclaration De Conformité Ce
Declaration of EC-Conformity according to directive 94/9/EC (ATEX) We ecom instruments GmbH, declare under our sole responsibility, that the product to which this declaration relates, is in accor- dance with the provision of the following standards, directives and norms: name & adress of manufacturer in the EC ecom instruments GmbH Industriestraße 2... -
Page 15: Déclaration De Conformité
- Directive 94/9/CE Numéro de l’attestation CE de type PTB 09 ATEX 2042 X Appareil : Téléphone mobile X.com 200-Ex pour environnements explosifs Fabricant : ecom instruments GmbH Adresse : Industriestraße 2, 97959 Assamstadt, Deutschland La construction de ce matériel ainsi que toutes les variantes autorisées sont spécifiées dans les documents figurant dans l’annexe de cette attestation. - Page 16 (17) Conditions particulières 1. Lors de leur utilisation dans les environnements explosifs, les téléphones mobiles X.com 200-Ex doivent être protégés contre les chocs et les secousses. 2. Le chargement et le remplacement de l’accumulateur ne sont autorisés qu’en dehors des Traduction atmosphères explosives.
- Page 17 © The contents of this document, either in part or in their entirety, may not be reproduced, forwarded, distributed or saved in any way without ecom instruments GmbH prior written consent. The contents of this document are presented as they currently exist. ecom instruments...
