7. L'ouverture qui reste sur le raccord en T mâle et
femelle en laiton est la nouvelle prise de pression
d'admission de la vanne de gaz (en option pour
certains modèles). Appliquez une pâte lubrifiante sur
la prise de pression à partir de la vanne de gaz et
posez le tout dans l'extrémité ouverte du raccord en
T mâle et femelle en laiton.
8. Inspectez tous les raccords pour déceler les fuites
après la mise en marche du gaz.
Raccord mâle−femelle à
90 degrés en fer noir pointant
Pressostat de gaz bas
Raccord mâle−femelle
à 90 degrés en laiton
Mamelon hexagonal en laiton

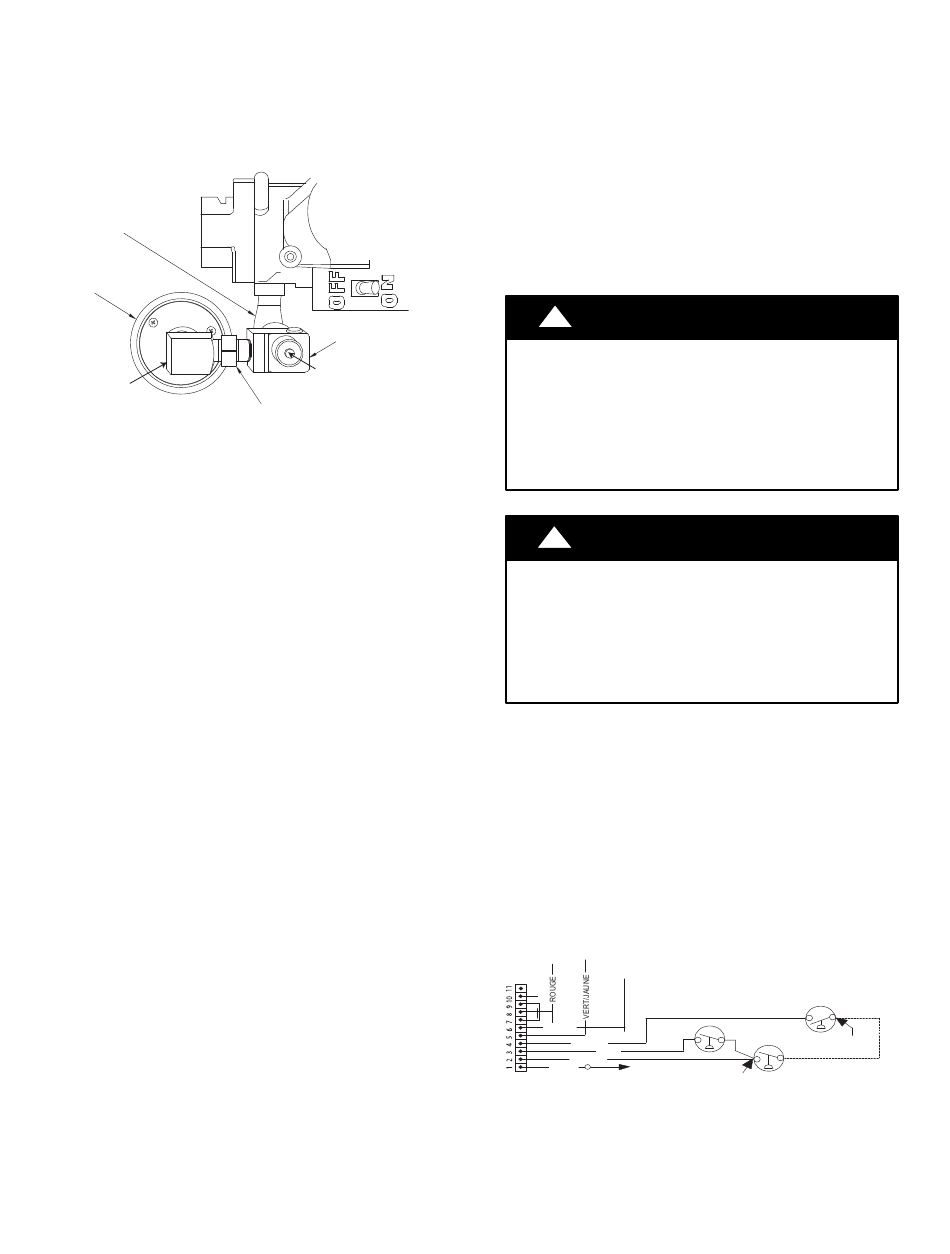

Figure 10 − Retrait du pressostat de gaz bas
POSE DES FILS DU PRESSOSTAT
DE GAZ BAS
1. Localisez le fil orange dans la trousse comportant
une cosse femelle droite isolée d'un côté et une
cosse mâle droite isolée à l'autre extrémité.
2. Raccordez la cosse à une borne du pressostat de
gaz bas.
3. Localisez le fil orange dans la trousse comportant
une cosse femelle droite isolée d'un côté et une
cosse drapeau femelle isolée à l'autre extrémité.
4. Raccordez les deux cosses directes des fils orange
aux bornes du pressostat de gaz bas.
POSE DU COLLECTEUR
1. Consultez la Figure 2 et la Figure 3.
2. Alignez les buses dans le collecteur sur les anneaux
de support à l'extrémité du brûleur.
3. Insérez les buses dans les anneaux de support de
brûleur. Les languettes de fixation du collecteur
doivent affleurer avec le boîtier du brûleur
REMARQUE : Si le collecteur n'affleure pas avec le boîtier
du brûleur, les brûleurs ne sont pas correctement logés à
l'avant. Retirez le collecteur et vérifiez le positionnement
du brûleur dans le boîtier du brûleur.
4. Fixez le fil vert/jaune et la borne de mise à la terre à
l'une des vis de fixation du collecteur. Consultez la
Figure 2.
5. Posez les vis de fixation du collecteur qui restent.
6. Raccordez les fils au détecteur de flamme et à
l'allumeur à surface chaude.
7. Raccordez le faisceau de câblage à la vanne de
gaz.
REMARQUE : N'utilisez que de la pâte lubrifiante résistant
au propane. N'utilisez pas de ruban Téflon.
Raccord en T mâle−femelle
en laiton
Prise de pression
d'admission avec bouchon
(prise de pression sur
certains modèles)
A170141
8. Insérez le tuyau de gaz dans l'œillet du boîtier.
Appliquez une fine couche de pâte lubrifiante sur les
filets du tuyau et vissez le tuyau dans la vanne de
gaz.
REMARQUE : Utilisez une clé de maintien sur la vanne de
gaz pour l'empêcher de tourner sur le collecteur ou
d'endommager la fixation au boîtier de brûleur.
9. À l'aide d'une clé de maintien sur le bossage
d'admission de la vanne de gaz, serrez le tuyau de
gaz sur la vanne de gaz.
10. Ouvrez l'alimentation du gaz en réglant l'interrupteur
de la vanne de gaz à la position ON.
MODIFICATION DU CÂBLAGE DU
PRESSOSTAT
MISE EN GARDE
!
RISQUE DE COMPROMETTRE LE
FONCTIONNEMENT DE L'APPAREIL
Le non−respect de cette mise en garde pourrait
entraîner des dégâts matériels ou un mauvais
fonctionnement de l'appareil.
Étiquetez l'ensemble des fils avant de les débrancher
lors d'une intervention au niveau des commandes.
ATTENTION
!
RISQUE DE COMPROMETTRE LE
FONCTIONNEMENT DE L'APPAREIL
Le non−respect de cette mise en garde pourrait
entraîner des dégâts matériels ou un mauvais
fonctionnement de l'appareil.
Étiquetez l'ensemble des fils avant de les débrancher
lors d'une intervention au niveau des commandes.
1. Débranchez le fil orange du pressostat de chaleur
basse sur le boîtier de l'évacuateur. Consultez la
Figure 1.
2. Raccordez le fil orange du pressostat de chaleur
basse au fil orange comportant une cosse mâle
isolée. Consultez la Figure 11.
3. Raccordez le fil orange avec la cosse drapeau du
pressostat de gaz bas à la borne du pressostat de
chaleur basse.
4. Acheminez les fils orange dans le faisceau de
câblage. Si possible, fixez à l'aide des attaches
fournies.
PRS-2
ROUGE
ORANGE
BRUN
ORANGE
BLANC
PL1
FSE
Figure 11 − Câblage de pressostat
7
LGPS (S'IL Y A LIEU)
ORANGE
REMARQUE
PRS-1
10
REMARQUE 10
A12372
