6.8.2
Démontage de l'unité de
nettoyage

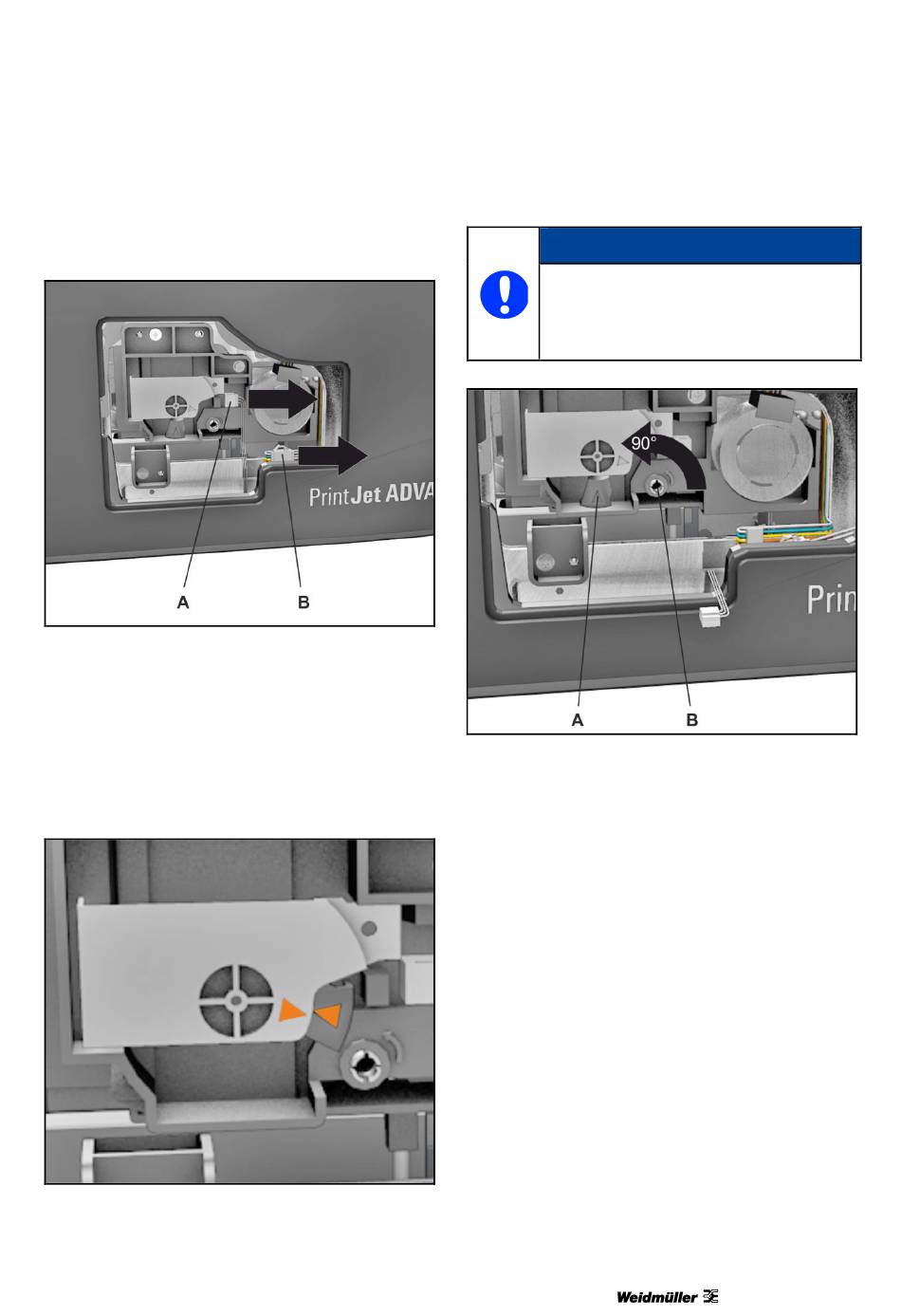

Figure 159
Débrancher les connecteurs à fiche
5 Débranchez les connecteurs à fiche (A) et (B).
Avant de pouvoir retirer l'unité de nettoyage, vous
devez amener la tête d'impression dans la position
de déverrouillage (voir la figure suivante).
Figure 160
Unité de nettoyage déverrouillée
1453240000/1.4/04.17
REMARQUE
Faites pivoter la tête d'impression de 90°
au maximum dans le sens anti-horaire.
La faire pivoter dans le sens horaire a
pour effet de détruire le mécanisme.
Figure 161
Déverrouiller l'unité de nettoyage
6 Faites pivoter la tête d'impression (A) par le biais
du déverrouillage de la tête d'impression (B)
avec un tournevis, de 90° dans le sens anti-
horaire, dans la position de déverrouillage (voir
Figure 160).
Nettoyage et maintenance
137
