Notice d'utilisation
veuillez vous adresser à votre détaillant pour une réparation ou un remplacement, ainsi
que décrit dans le Chapitre « Garantie et responsabilité ».
Veuillez respecter les charges maximales spécifiées dans le Chapitre «Caractéristiques»
Veuillez respecter également les instructions données dans le Chapitre « Utilisation
prévue ».
Les éléments fournis ne conviennent que pour l'installation sur un mur plein en pierre ou
en béton. Si la structure de votre mur est différente, il faut utiliser le matériel d'installation
correspondant. Dans tous les cas, consulter un spécialiste.
Assurez-vous de respecter la bonne taille de filetage lors de l'installation de l'écran sur le
support mural.

5 Installation:

ATTENTION! Seuls les professionnels formés sont autorisés à inspecter le mur,
ainsi qu'à installer et démonter le produit!
Installation murale:
Étape 1

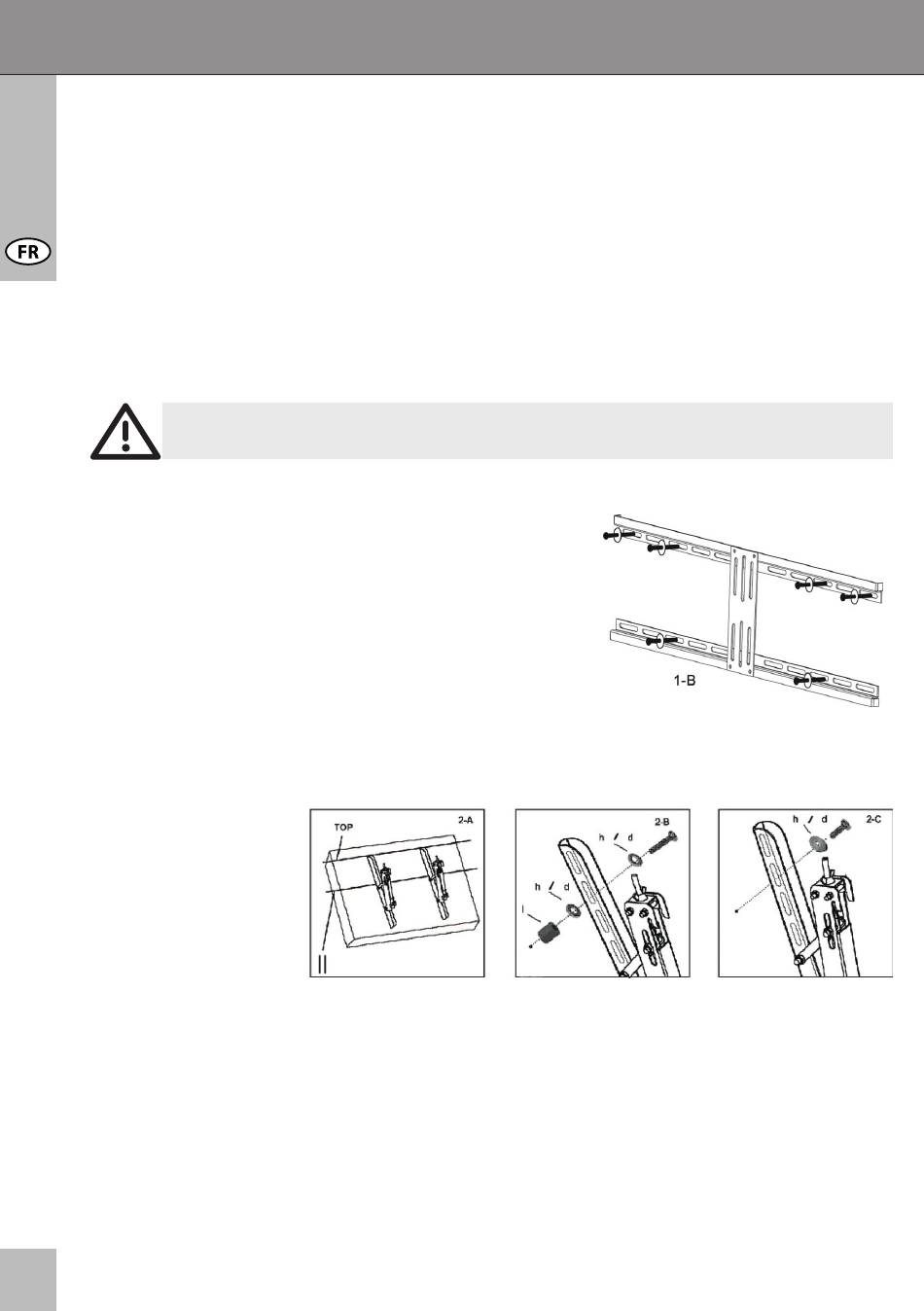

Veuillez utiliser le support mural comme gabarit (A)
pour marquer les 6 trous (4 en haut et 2 en bas –
Fig. 1-B) à percer dans le mur à l'aide d'un niveau.
Vérifiez l'absence de conduites d'eau, de tuyaux de
gaz et de lignes électriques derrière le mur avant de
percer. Utilisez un foret pour la pierre de 10 mm afin
de percer les trous d'une profondeur de 60 mm.
Insérez une cheville (F) dans chacun des trous forés.
Utilisez à présent les 6 vis murales (E) et les 6
rondelles adaptées (D) pour fixer le support mural (A).
Fixation des porte-écran sur la face arrière de l'écran:
Étape 2
Assurez-vous
que les
porte-écran
sont parallèles
l'un à l'autre et
centrés sur
l'écran
d'affichage.
(Fig. 2-A). Des vis M4, M5, M6, et M8 sont fournies pour fixer l'écran. Les autres tailles
doivent être achetées dans une boutique spécialisée. Vous devez utiliser les entretoises
fournies pour les écrans à face arrière incurvée comme illustré à la (Fig. 2-B). Pour les
écrans d'affichage avec la face arrière plane, procédez comme illustré à la (Fig. 2-C). Ici,
la taille de vis correcte dépend de la taille du filetage de l'écran.
Accrochage:
Étape 3
Accrochez à présent l'écran en haut du support mural comme indiqué à la (Fig. 3-A).
Desserrer les vis au bas du support d'écran pour les adapter au support mural. Serrez à
16
