Alignement

Pour obtenir la plus longue durée de vie possible de l'accouplement, nous recommandons d'effectuer
l'alignement avec 10 % des désalignements possibles en fonctionnement suivant le point 6.7. Les valeurs
de désalignement recommandées sont indiquées sous forme chiffrée au point 6.8. On ne doit pas
rechercher un alignement parfaitement exact, étant donné que la formation d'un film lubrifiant dans la
denture de l'accouplement serait alors entravée.

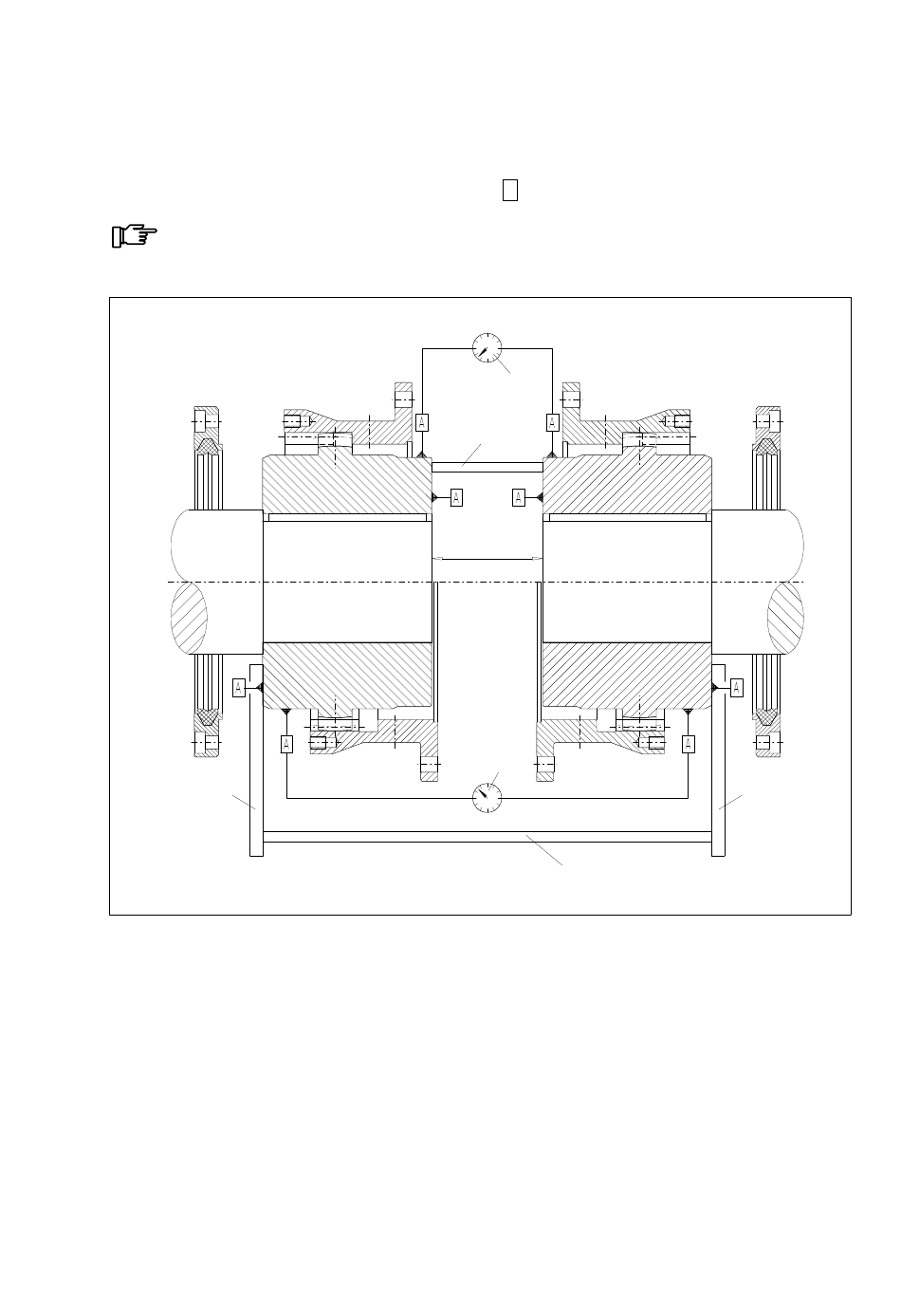

L'alignement doit avoir lieu avec des outils de mesure appropriés. La figure ci­après représente des
propositions d'alignement et les points d'alignement (
Recommandation de Flender :
Pour exclure les erreurs de mesure provoquées par la flèche du comparateur, on recommande
un alignement au moyen de la technique laser.
Règle
ZAPEX 3500 fr
Manuel d'utilisation 01/2019
).
A
Comparateur
Mesure
d'écart
S + ΔKa
Comparateur
Mesure d'écart
Règle
