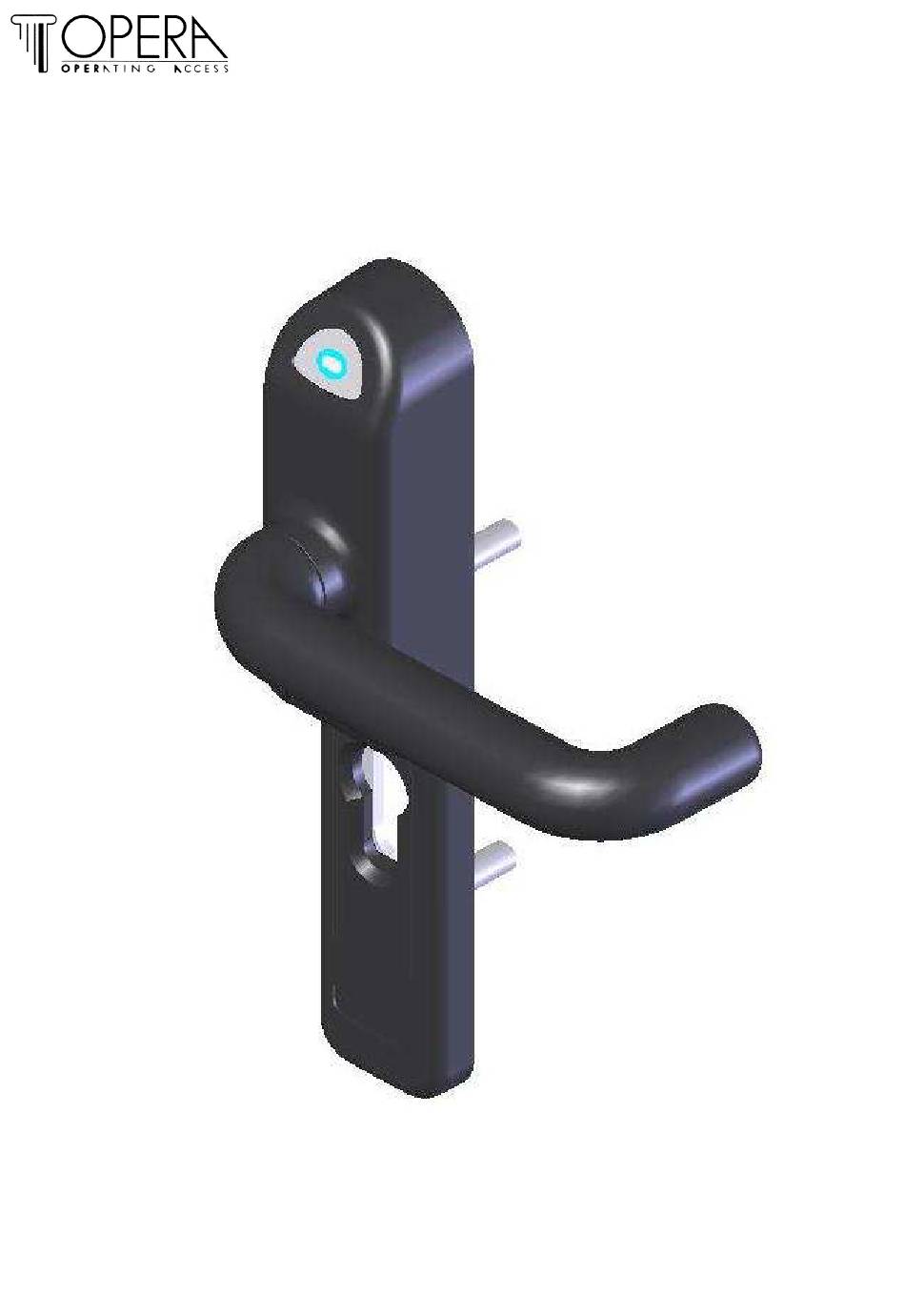

ELECTRO-POIGNEE

Publicité

Table des Matières
loading

Sommaire des Matières pour Opera 40600

  • Page 1 ELECTRO-POIGNEE...
  • Page 2: Caracteristiques Techniques

    40800 – 40801 en rupture d’alimentation la poignée est libre (hors-fonctions) et il n’est pas possible d’ouvrir la porte. Ref 40600-40601 en rupture d’alimentation la poignée est active et il est possible d’ouvrir la porte. La poignée électrique n’altère en aucune manière la certification en cours car son montage ne nécessite pas d’usinage supplémentaire sur la menuiserie.
  • Page 3 • Choisir la platine du cylindre compatible avec l’entraxe de la serrure (72 ou 92) et l’insérer dans son logement. En présence de demi­ cylindre ou d’absence du cylindre utiliser la plaque borgne. • Fixer la plaque postérieure avec les vis ad hoc, en veillant à...
  • Page 4: Fonctionnement

    FONCTIONNEMENT A activation directe de courant – Sans temporisation La poignée électrique se présente désactivée (libre) avec la led rouge allumée. En appuyant le bouton d’ouverture la led commute sur la couleur verte, le ronfleur si habilité s’active et la poignée permet l’ouverture de la porte. Cette condition est limitée à...
  • Page 5: Habilitation Et Désactivation Du Ronfleur

    BLOCAGE OUVERT Si l’on désire maintenir la porte habilitée pendant une période à discrétion de l’utilisateur il est nécessaire de monter en parallèle au bouton d’ouverture, un interrupteur qui maintiendra la porte ouverte jusqu’à la désactivation du bouton. HABILITATION ET DÉSACTIVATION DU RONFLEUR Habilitation du ronfleur 1. Relier le bouton de programmation (non inclus) au fil bleu et au fil vert de la masse de signaux (masse).
  • Page 6: Exemples D'installation

    EXEMPLES D’INSTALLATION Poignée électrique avec Push-Bar sur portes coupe-feu aveugles. Poignée électrique avec Touch-Bar sur portes coupe-feu aveugles.
  • Page 7 Poignée électrique avec contre-plaque sur portes coupe-feu aveugles. Poignée électrique Push-Bar sur portes coupe-feu vitrées.
  • Page 8 Poignée électrique Touch-Bar sur portes coupe-feu vitrées. Poignée électrique avec contre-plaque sur portes coupe-feu vitrées.
  • Page 9: Schema De Branchement

    SCHEMA DE BRANCHEMENT Alimentation “DC” activation directe de courant pour art. 40600 – 40601 – 40800 - 40801 Alimentateur 230 Vac BLANC (ALIMENTATION) 12 24 Vdc GRIS (ALIMENTATION) Alimentation “AC” activation directe de courant pour art. 40600 – 40601 – 40800 - 40801...
  • Page 10 Alimentation “DC” ouverture par contact sec pour art. 40601 Alimentateur 230 Vac BLANC (ALIMENTATION) 12 24 Vdc GRIS (ALIMENTATION) ROUGE (OUVERTURE) VERT (MASSE) BLEU (PROGRAMMATION) MARRON (N.O.) ORANGE (N.F.) JAUNE (COMM.) Alimentation “AC” ouverture par contact sec pour art. 40601 Transformateur 230 Vac BLANC (ALIMENTATION)
  • Page 11 Alimentation “DC” ouverture par contact sec pour art. 40801 Alimentateur 230 Vac BLANC (ALIMENTATION) 12 24 Vdc GRIS (ALIMENTATION) ROUGE (OUVERTURE) VERT (MASSE) BLEU (PROGRAMMATION) ORANGE (N.O.) MARRON (N.F.) JAUNE (COMM.) Alimentation “AC” ouverture par contact sec pour art. 40801 Transformateur 230 Vac BLANC (ALIMENTATION)
  • Page 12: Schéma De Branchement Poignée Électrique Ouverture Par Interphone

    JAUNE (COMM.) COMM. N.O. MODULE RELE' ART. 05258 (à commander à part) 12 Vac INTERPHONE OPERA s.r.l. – Via Somalia 15/17 – 41100 Modena (MO) – Italy Tel. +39 059 451708 – Fax +39 059 451697 Internet: www.opera-italy.com e-mail: info@opera-access.it...
