SUPERVISEUR DE SOURCE
D'ALIMENTATION EQ21xxPSM
Le superviseur de source d'alimentation (voir Figure 4-10) est
équipé de trois LED qui sont utilisées pour offrir une information
visuelle sur l'état de l'appareil:
+
+
+
+
+
+
1
+
1
+

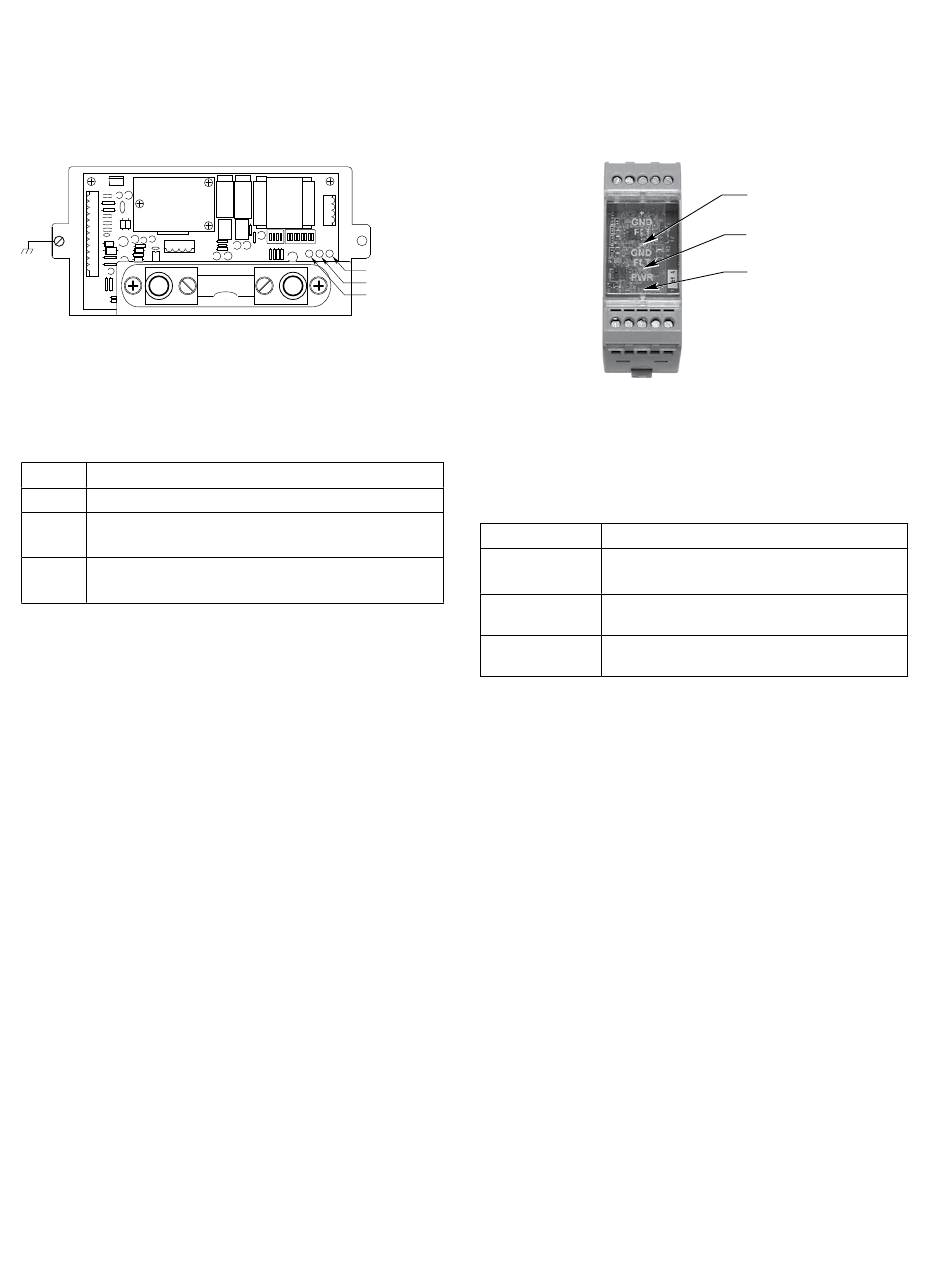

Figure 4-10 – Localisation des Indicateurs d'Etat de l'EQ21xxPSM
Tableau 4-14 – Superviseur de Source d' A limentation – Indicateurs
d'Etat des Voies
LED
Etat de l' A ppareil
Verte
Allumée lorsque l'appareil est sous tension.
Clignotante, indique qu'une condition d'alarme ou de
Rouge
dérangement est présente.
Allumée, indique que l'appareil est hors service. Le
Jaune
module doit être remplacé.
14.1
1
+
+
1
+
+
+
+
+
+
LED JAUNE
LED ROUGE
LED VERTE
SUPERVISEUR DE DÉFAUT
DE MASSE EQ2220GFM
Le superviseur de source d'alimentation (voir Figure 4-11
possède trois LED utilisées pour offrir une indication visuelle de
l'état de l'appareil:
A2243
Figure 4-11 – Localisation des Indicateurs d'Etat de l'EQ2220GFM
Tableau 4-15 – Superviseur de Défaut de Masse – Indicateurs d'Etat
LED
Etat de l' A ppareil
Allumée en jaune en présence d'un défaut de
+ GND FLT
masse "+".
Allumée en jaune en présence d'un défaut de
– GND FLT
masse "–".
Allumée en vert, indique que l'appareil est sous
PWR
tension.
La LeD du module répondra immédiatement à une
condition de défaut de masse. Le contact de relais
nécessite que la condition existe pendant 10 secondes
avant de s'activer.
4-18
LED DÉFAUT MASSE +
LED DÉFAUT MASSE –
LED SOUS TENSION
des Voies
Note
95-6533
