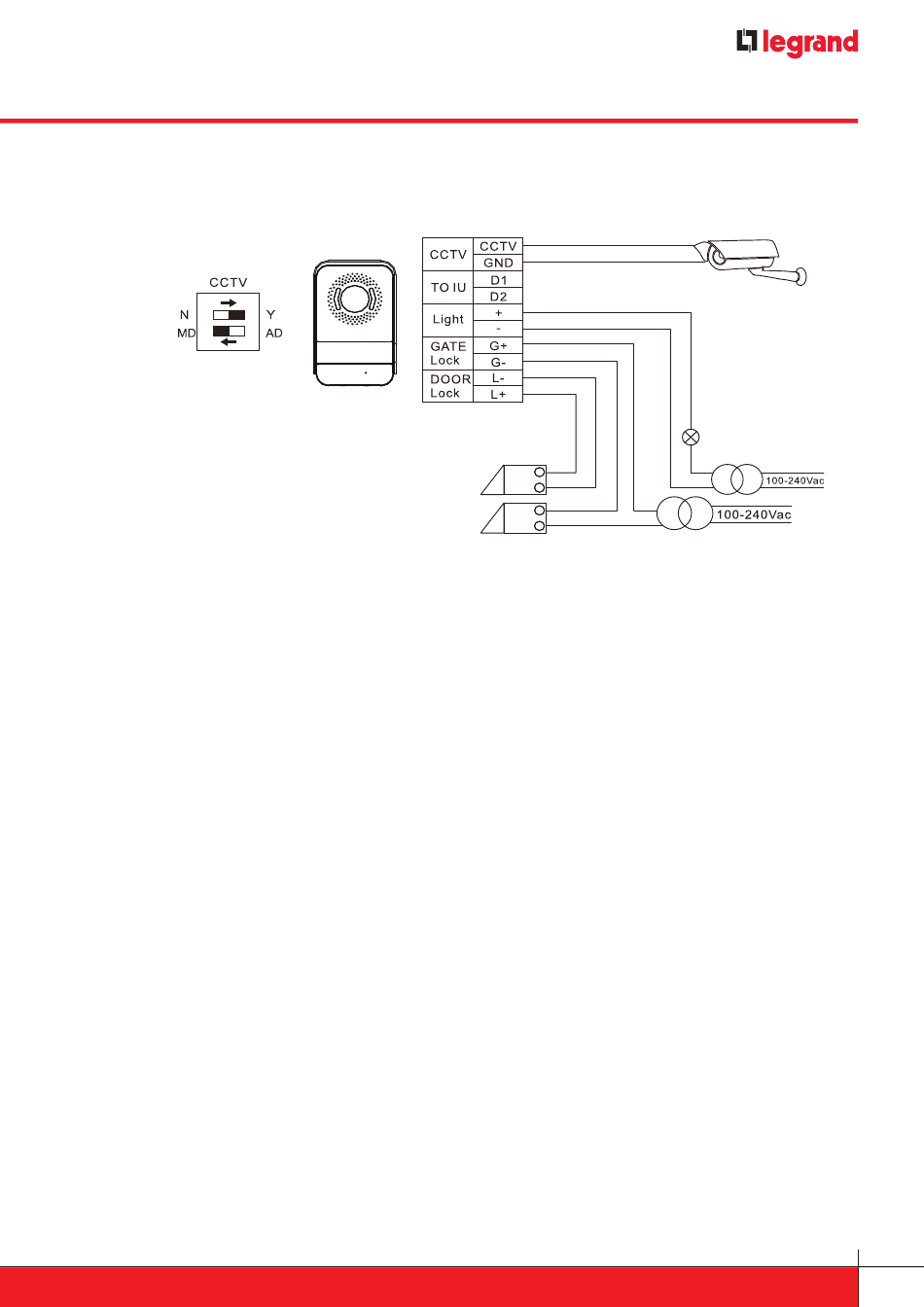

13.6 Schéma de câblage caméra de sécurité, gâche supplémentaire et éclairage
13.7 Ajout d'un poste extérieur supplémentaire
13.7.1
Installation du poste extérieur 1
• Sortez le poste extérieur de son support.
• Passez les fils à travers le support et fixez ce dernier au mur.
• Vérifiez que le commutateur blanc à glissière (1) de CCTV se trouve sur « OFF ».
• Vérifiez que le commutateur blanc à glissière (2) du poste extérieur supplémentaire se
trouve sur « OFF ».
• Connectez les fils de manière appropriée, conformément au schéma de câblage, à l'aide
d'un domino.
• Reliez les fils D1 des deux postes extérieurs au fil D1 du poste intérieur, à l'aide d'un
domino.
• Reliez les fils D2 des deux postes extérieurs au fil D2 du poste intérieur, à l'aide d'un
domino.
• Reliez L+ et L- du poste extérieur à la gâche.
• Gâche : 18 V, impulsions 4 A, courant de maintien 250 mA.
Astuce : le bornier bleu peut se détacher afin de faciliter le branchement des fils.
• Réglez le haut-parleur et le micro du poste extérieur.
• À l'arrière du poste extérieur se trouvent deux vis. L'une pour régler le haut-parleur,
l'autre pour régler le micro. Tournez, à l'aide du petit tournevis orange fourni, les vis
vers la gauche (-) ou vers la droite (+) pour effectuer ce réglage.
• Montez le poste extérieur dans son support.
