Altec BO-ADSL Notice D'installation

Caractéristiques techniques
Tension d'alimentation :
Ondulation résiduelle admissible
Consommation hors alarme
Consommation en alarme (12VDC)
Seuil de déclenchement ligne téléphonique
Tension d'écrêtage statique ligne-ligne
Tension d'écrêtage statique ligne-terre
Courant max admissible (onde 8/20 µsec.)
Dimensions (L X l X h)
Poids
Boîtier plastique
Garantie
A.T.L.S. assure une garantie de 5 ans à compter de la date de fabrication.
La date de fabrication figure sur l'étiquette du numéro de série placée à
l'intérieur de l'appareil.
La garantie ne couvre pas les dégradations non fonctionnelles telles que
rayures, bris par chute ou choc, ni les détériorations provoquées par un
emploi anormal.
La garantie ne s'applique qu'aux cartes et ensembles électroniques et ne couvre pas les
détériorations provoquées par les surtensions naturelles ou artificielles.
La garantie ne s'applique que si l'électronique n'a pas été démontée, déréglée ou transformée.
Notre garantie est strictement limitée à la réparation ou à l'échange des pièces que nous aurons
reconnues défectueuses.
Les frais de retour sont toujours à la charge de l'expéditeur.
L' immobilisation du matériel dans le cadre de la garantie ne pourra donner lieu à aucune
indemnité pour quelque cause que ce soit.
La responsabilité de A.T.L.S. se limite à l'échange des produits et ne s'étend pas aux
conséquences résultant de leur usage, de leur mise en oeuvre ou de leur non fonctionnement.
Mise au rebut du produit
Conformément aux exigences de la directive DEEE (Déchets d'Équipements
Électriques et Électroniques), les produits électriques et électroniques usagés
doivent être détruits séparément des ordures ménagères normales afin de
promouvoir la réutilisation, le recyclage et d'autres formes de récupération, ainsi que
de limiter la quantité de déchets devant être éliminés et de réduire du même coup
les décharges. Lorsque vous vous débarrassez de tels produits, veuillez vous
conformer aux consignes des autorités municipales et/ou vous renseigner auprès de
votre revendeur lors de l'achat d'un nouveau produit.
9-15VDC
250 mV
< 1mA
80 mA
8 VDC environ
230 V
230 V
20 kA
109 X 85 X 41 mm
120 g.
ABS classe V0 anti-UV
Filtre ADSL + parafoudre
Pour transmetteur téléphonique
Fabrication française
Description
Le BO ADSL est l'unique solution pour le câblage propre et sécurisé
d'un transmetteur téléphonique d'alarme raccordé sur une ligne
téléphonique disposant d'une connexion ADSL en dégroupage
partiel (ligne analogique + ADSL).
Le filtre sert uniquement à supprimer les perturbations liées à
l'ADSL. Ce n'est pas une interface permettant de reconstituer
une ligne analogique.

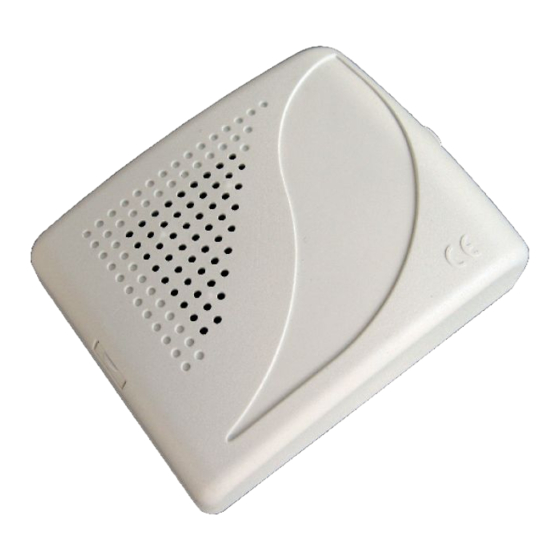

En boîtier ABS discret auto protégé à l'ouverture et à l'arrachement, le BO-ADSL est un
boîtier de répartition téléphonique intégrant un filtre ADSL et un parafoudre.
Pour une sécurité maximale de la transmission d'alarme, le BO-ADSL coupe les prises
murales de l'installation lors d'un déclenchement d'alarme.
L'autoprotection à l'ouverture et à l'arrachement se fait sans aucun réglage.
Le parafoudre intégré au BO-ADSL permet de protéger toute l'installation téléphonique du
site.
Le BO-ADSL est l'unique solution pour le câblage propre et sécurisé d'un transmetteur
téléphonique d'alarme.
Raccordement
Il est impératif de raccorder la terre au BO-ADSL pour assurer le bon fonctionnement du
parafoudre.
Le câble de terre doit être de section 1.5 mm² et le plus court possible (Le plus près du piquet
de terre de l'installation).
Raccorder le BO-ADSL comme indiqué sur le schéma fourni au dos en respectant les
conseils d'installation.
ALTEC est une marque déposée par A.T.L.S.
NOTINS0FR000007-V2.04
