DELTA DORE DRIVER 610 Notice D'installation

DRIVER 610 - 620

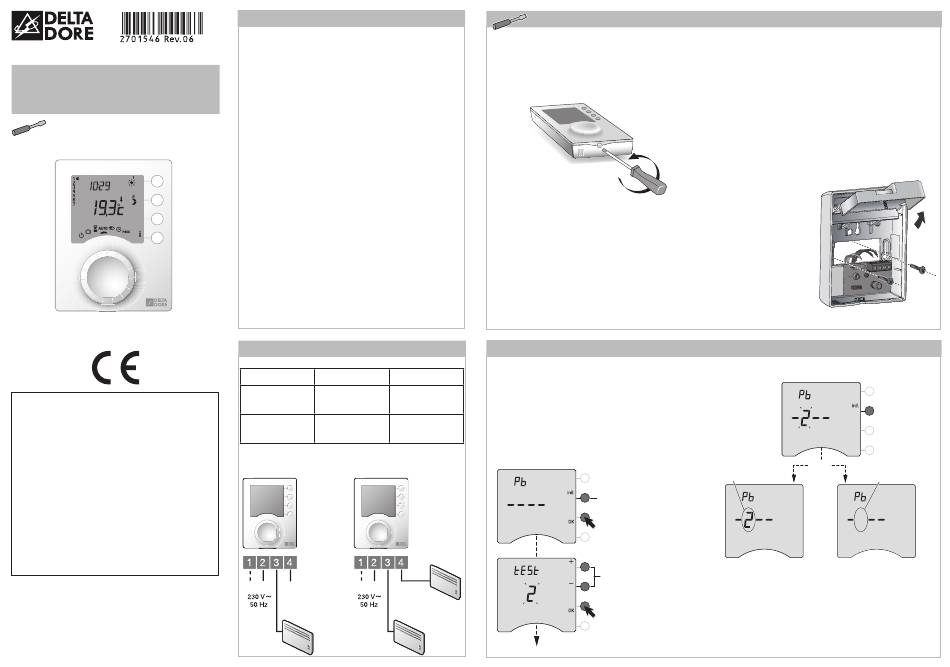

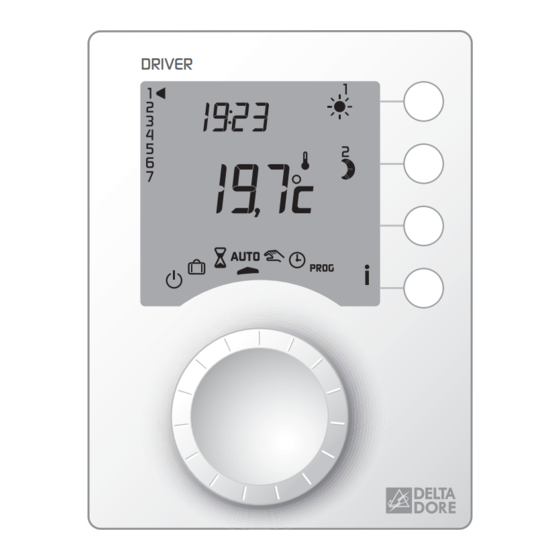

Programmateur fil pilote 1 ou 2 zones
Notice d'installation
DRIVER
• Lire attentivement cette notice avant toute
installation.
• L'appareil doit être installé selon les normes en
vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet appareil vous-même,
un service après-vente est à votre disposition.
• Vérifiez que la visserie soit adaptée au support
sur lequel l'appareil doit être fixé (plaque de plâtre,
brique...).
• Par souci de clarté, les schémas réalisés sont à
retenir dans leur principe. N'y figurent pas les
protections et autres accessoires exigés par les
normes.
La norme NF C15-100 et les règles de l'art doivent
être respectées. Il est nécessaire que les appareils
connectés ou environnants ne créent pas de perturba-
tions trop fortes (directives 2004/108/CE).
Appareil conforme aux exigences des directives :
2004/108/CE (Compatibilité ElectroMagnétique)
et 2006/95/CE (Sécurité basse tension)
En raison de l'évolution des normes et du matériel, les
caractéristiques indiquées par le texte et les images de ce
document ne nous engagent qu'après confirmation par nos services
1. Caractéristiques techniques
• Alimentation 230V, +/-10%, 50 Hz
• Consommation : 2 VA
• Isolement classe II
• 1 ou 2 sorties Fil pilote 0,1A / 230V
• Sauvegarde de l'horloge en cas de coupure secteur :
2h (par condensateur)
• Dimensions : LxHxP = 80 x 103 x 16 mm
• Indice de protection : IP 30
• Installation en milieu normalement pollué
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : 0°C à +40°C
3. Raccordement
DRIVER 610 DRIVER 620
Convecteurs Convecteurs
Borne 3
zone 1 zone 1
Convecteurs
Borne 4 NC
zone 2
DRIVER DRIVER
610 620
Zone 2
Convecteurs fil
pilote
Non
connecté
N L N L
Zone 1
Convecteurs fil
pilote
Zone 1
Convecteurs fil
pilote
Fixation
Le boîtier d'ambiance doît être installé à environ 1,5 m
de hauteur, à portée de main, pour utiliser l'appareil.
Afin de fixer l'appareil sur le mur, il est nécessaire de
le séparer de son socle. Pour cela, déverrouillez le
boîtier.
Vérification des raccordements Fil pilote
Mettez tous les convecteurs de l'installation sur
Confort (leur réglage de consigne au maximum).
A la mise sous tension, un test d'environ 1 minute
30 vérifie le bon raccordement des sorties.
Si l'affichage reste "normal", c'est qu'il n'y a pas de
problème.
Si un problème existe, le DRIVER affiche Pb - - .
Sortie et relance
du mode test
Lancement du test
sortie par sortie
Choix de la sortie à tester
Validation et démarrage
du test de la sortie choisie
Exemple : test de la sortie 2
Dévissez et soulevez au maximum
le cache bornier de façon à le bloquer,
positionnez le socle sur le mur en
faisant sortir les fils de
raccordement par le trou.
Fixez le socle à l'aide
de vis et de chevilles
adaptées ou sur une
boîte d'encastrement
(entraxe 60 mm).
Raccordez les fils de
commande.
Refermez et revissez
le cache bornier.
Test de la sortie 2 en cours.
OU
Le numéro de la Le numéro de la
sortie devient fixe sortie disparaît
Raccordement de la Raccordement de la
sortie 2 incorrect sortie 2 correct
Recommencez les opérations pour la sortie 1.
Vérifiez les raccordements incorrects.
Pour sortir du mode test, appuyez sur la touche init.
