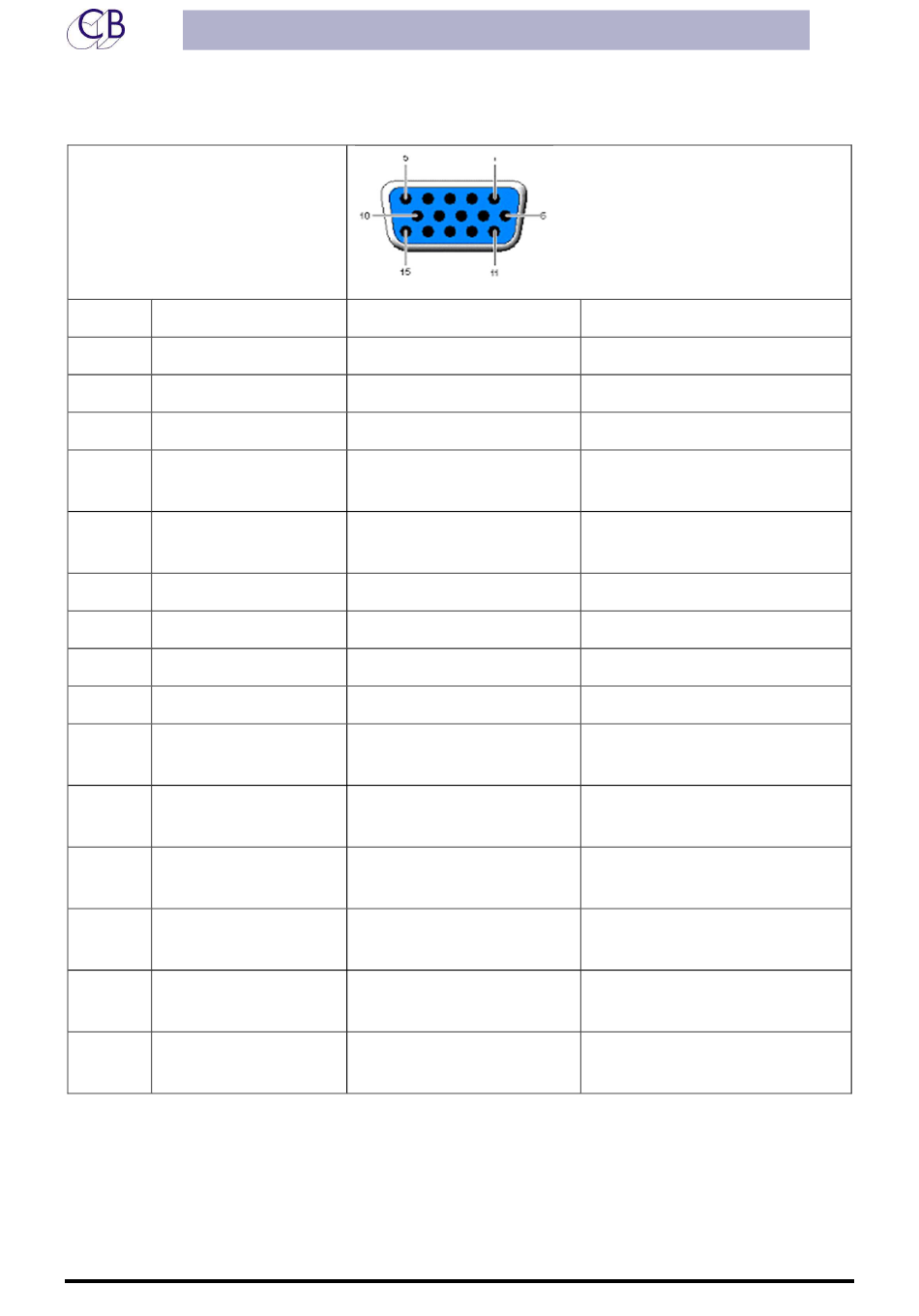

Connecteur Sub-D 15 HD

Connecteur Sub-D 15 HD,
celui-ci équipant la dernière
version du TMC-1.
Broche Type
1 Sortie analogique
2 Entrée analogique
3 Entrée analogique
4 Sortie
5 Entrée
6 Masse
7 Masse
8 Masse
9 Masse
10 Sortie
11 Entrée
12 Entrée
13 Entrée
14 Sortie
15 Sortie
2017 © CB Electronics
TMC-1 Penta
Fonction
Mic des ordres
Casque Droit
Casque Gauche
Sortie – du Midi
Rx – du RS422
Masse des Ordres
Masse Casque Droite
Masse Casque Gauche
Masse
Tx – du RS422
Entrée – du Midi
Entrée + du Midi
Rx + du RS422
Tx + du RS422
Sortie + du Midi
13
Note
Blindé
Blindé
Blindé
Vérifier la connexion dans le
câble.
Normalement connecté dans
le câble.
Normalement connecté dans
le câble.
Vérifier la connexion dans le
câble.
Vérifier la connexion dans le
câble.
Normalement connecté dans
le câble.
Normalement connecté dans
le câble.
Vérifier la connexion dans le
câble.
