Sommaire des Matières pour DEFA eMove 2 8A

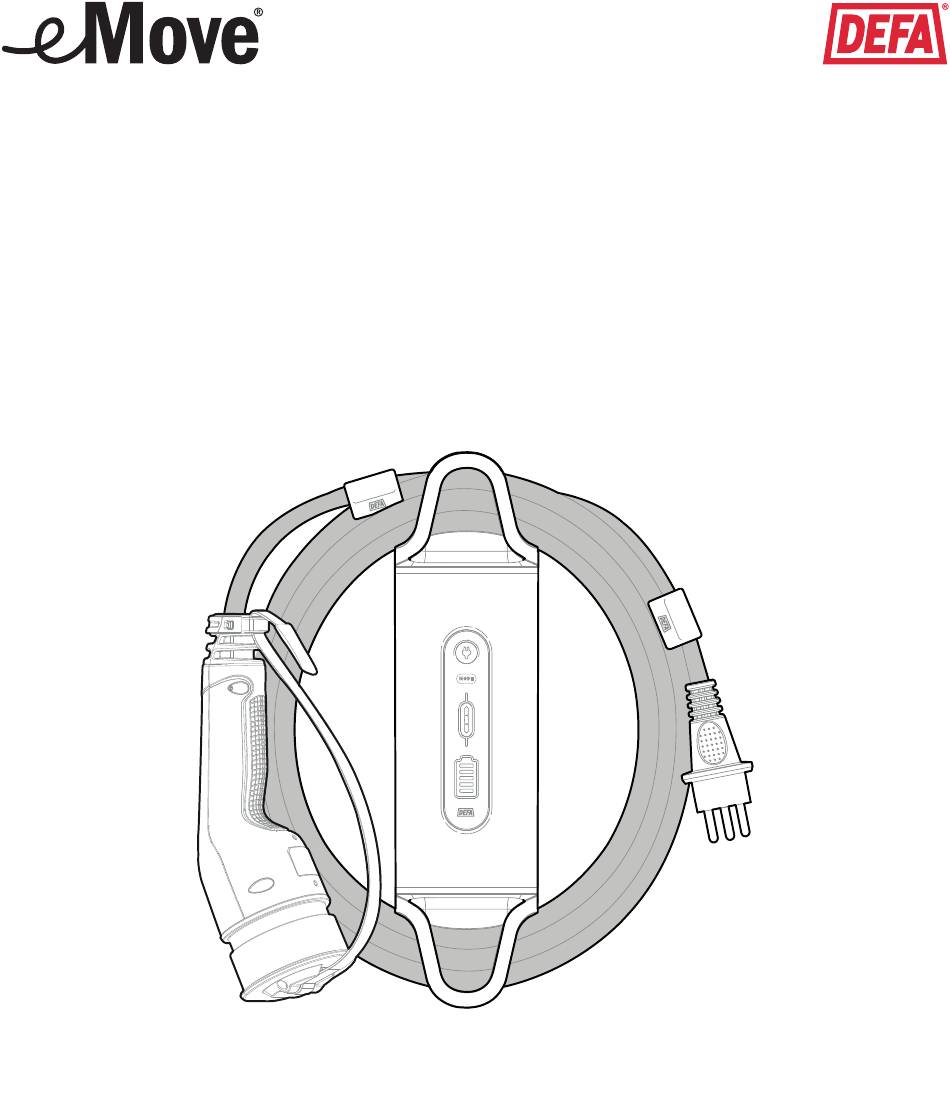

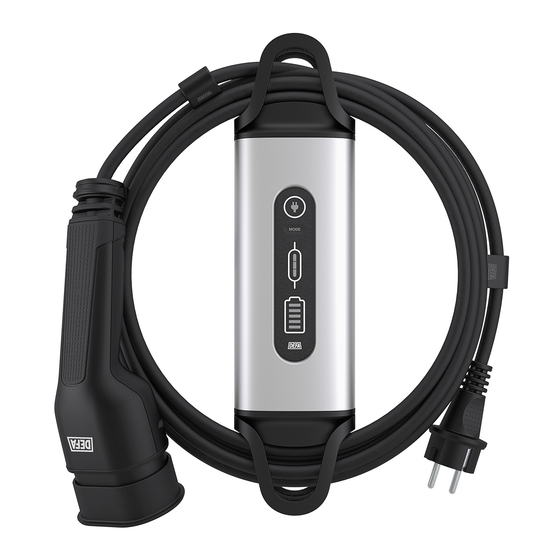

- Page 1 Chargeur portable Mode 2 Type 2 8A (FR) Mode d’emploi...
-
Page 3: Table Des Matières
Table des matières Description ............................Informations sur la sécurité ......................Éléments principaux ........................Utilisation du chargeur portable ....................Symboles d'affichage sur le boîtier de commande............... Définir la puissance de charge requise..................Régler manuellement le mode Charge faible ................Stockage et protection........................Maintenance et entretien....................... -
Page 4: Description
• Convivialité : Interface à un seul bouton et affichage intuitif. • Réglage de l’alimentation : Réduit manuellement le courant pour protéger le fusible principal si nécessaire. • Mode Charge haute : Fournit une charge plus rapide pendant 120 minutes. defa.com... -
Page 5: Informations Sur La Sécurité
Important ! Si l’appareil ne se comporte pas conformément aux instructions, contactez immédiatement un électricien, un fournisseur compétent ou DEFA, voir le chapitre Informations de contact. Remarques spécifiques DANGER Les sections portant ce symbole attirent l'attention sur les tensions électriques qui... - Page 6 2 des véhicules. tique ou le raccor- est mouillée ou re- d’eau direct ou à Ne pas l’utiliser à dement d’entrée couverte de neige. des éclaboussures d'autres fins. du véhicule pen- d’eau. dant le charge- ment. defa.com...
- Page 7 Ne pas tirer, tordre, emmêler, faire glisser ou marcher sur le câble. DANGER Veiller à ce que le câble ne soit jamais écrasé par un véhicule. Toujours tenir le câble par la poignée au moment de le tirer. Ne jamais tirer sur le câble lui-même. defa.com...
- Page 8 • Fixer le capuchon de la fiche pour protéger la fiche du véhicule lors du stockage du chargeur portable. • Utiliser les serre-câbles pour enrouler le câble à des fins de stockage ou de transport. defa.com...
-
Page 9: Éléments Principaux
F. Serre-câble x 2 G. Fiche domestique Vue de l'affichage H. Témoin Entrée d'ali- mentation J. Bouton Mode pour le réglage de la puissance K. Témoin État du char- geur L. Témoin Connexion du véhicule Sont également inclus : Support mural defa.com... - Page 10 Fiches Fiche de véhicule Type 2 avec capuchon et dra- Fiche domestique Type J gonne defa.com...
-
Page 11: Utilisation Du Chargeur Portable
Attendez que l'auto-test automatique soit terminé. Les barres sur le témoin d'état du chargeur sont en blanc fixe. Insérez la fiche du véhicule dans l’entrée du véhicule. Un auto-test automatique démarre et est indiqué par les voyants qui défilent sur le Témoin d’état du chargeur. Le véhicule commence la charge. defa.com... -
Page 12: Connexion Correcte
à l’écart du véhicule pendant la charge. Connexion correcte La fiche doit être entièrement insérée dans l'entrée du véhicule. Le non-respect de cette consigne empêche l’entrée du véhicule de verrouiller la fiche et de commencer la charge. defa.com... -
Page 13: Débrancher
Retirez toujours les fiches dans l’ordre indiqué. Retirez la fiche du véhicule de l’entrée du véhicule. Retirez la fiche domestique de la prise de courant domestique. defa.com... -
Page 14: Symboles D'affichage Sur Le Boîtier De Commande
Symboles d'affichage sur le boîtier de commande ATTENTION Pour voir les animations expliquant les différents signaux, rendez-vous sur le site www.defa.com ou scannez le QR code à la dernière page. Témoin Entrée d'alimentation Indique si le chargeur est branché ou non à l’alimentation électrique. -
Page 15: Témoin État Du Chargeur
- lument l’un après véhicule a signalé Erreur véhicule Batterie connectée l’autre - Charge en sa charge com- (pas encore de cours* plète charge) * La vitesse à laquelle les voyants s'allument indique le mode utilisé. defa.com... -
Page 16: Définir La Puissance De Charge Requise
Charge haute, le niveau de courant diminuera automatiquement jusqu'à ce qu’une température inférieure soit détectée. Puissance de charge Mode Normal 8 A Mode Charge haute 10 A Mode Charge faible, réglage d'usine 6 A defa.com... -
Page 17: Régler Manuellement Le Mode Charge Faible
Une fois que le niveau souhaité est atteint, patientez 5 secondes. Le nouveau niveau est désormais enregistré. La prochaine fois que le mode Charge faible sera utilisé, il s'agira du niveau pré-sélectionné. defa.com... -
Page 18: Stockage Et Protection
Secouez et poussez l'arrière du boîtier de commande sur le support mural. Glissez vers le bas pour fixer le boîtier de commande sur le support mural. Astuce ! Utilisez le support de câble arrière supérieur pour suspendre le boîtier de commande à un crochet mural ou à un dispositif similaire. defa.com... -
Page 19: Maintenance Et Entretien
• Retirez la fiche de la prise de courant domestique lorsque vous n’utilisez pas le chargeur. Nettoyage • Débranchez le chargeur portable avant de commencer le nettoyage. • Utilisez un chiffon humide pour le nettoyage. N’utilisez pas d’eau ou de produits chimiques agressifs. defa.com... -
Page 20: Détection Des Erreurs Et Solutions
Cet état d'erreur s'affiche en cas de problème détecté au niveau de l’électronique interne du boîtier de commande. Solution • Vérifiez si le boîtier de commande est chaud au toucher. • Débranchez le chargeur, attendez quelques instants et branchez-le. • Contactez DEFA, consultez le chapitre Informations de contact. defa.com... - Page 21 • Vérifiez si le boîtier de commande ou la prise domestique est chaud(e) au toucher. • Débranchez le chargeur, attendez quelques instants et branchez-le. • Consultez un électricien ou contactez DEFA, consultez le chapitre Informations de contact. Cet état d'erreur s'affiche en cas de problème détecté au niveau de l’alimentation élec-...
-
Page 22: Accessoires Et Pièces De Rechange
Accessoires et pièces de rechange Accessoires • Sac Basic, Réf. 712593 • Sac Premium, Réf. 712594 • Station d’accueil, Réf. 712268 Pièces de rechange • Support mural • Contenu du kit : serre-câbles et support defa.com... -
Page 23: Spécifications Techniques
Aluminium avec capuchons d'ex- (ICCB) trémité en plastique à double protection Indice IP Fiche de véhicule IP 67 Indice IP Boîtier de commande IP 67 (ICCB) Poids 2,1 kg Certification CEI CEI 61851, CEI 62752, CEI 62196 Recyclage DEEE defa.com... -
Page 24: Informations De Contact
• Téléphone (Suède) : +46 10 498 38 00 • Téléphone (Finlande) : +358 (0)20 152 72 00 Si vous avez des commentaires sur les améliorations possibles du système ou du support, n’hésitez pas à nous en faire part en nous écrivant à l’adresse connect@defa.com defa.com...
