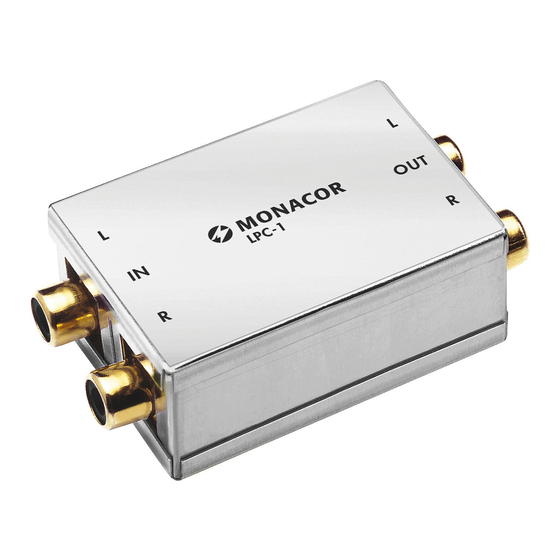

Line-Phono-Adapter
Diese Anleitung richtet sich an Benutzer ohne be-
sondere Fachkenntnisse. Bitte lesen Sie die Anleitung
vor dem Betrieb gründlich durch und heben Sie sie
für ein späteres Nachlesen auf.
1 Wichtige Hinweise für den Gebrauch
Der Adapter entspricht allen relevanten Richtlinien der
EU und trägt deshalb das
•
Setzen Sie den Adapter nur im Innenbereich ein und
schützen Sie ihn vor Tropf- und Spritzwasser sowie vor
hoher Luftfeuchtigkeit. Der zulässige Einsatztempera-
turbereich beträgt 0 – 40 °C.
•
Verwenden Sie zum Reinigen nur ein trockenes, wei-
ches Tuch, niemals Chemikalien oder Wasser.
•
Wird der Adapter zweckentfremdet, falsch angeschlos-
sen oder nicht fachgerecht repariert, kann keine Haf-
tung für daraus resultierende Sach- oder Personenschä-
den und keine Garantie für den Adapter übernommen
werden.
Soll der Adapter endgültig aus dem Betrieb
genommen werden, übergeben Sie ihn zur
umweltgerechten Entsorgung einem ört lichen
Recyclingbetrieb.
Line Phone Adapter
These instructions are intended for users without any
specific technical knowledge. Please read the instruc-
tions carefully prior to operating the unit and keep
them for later reference.
1 Important Notes
The adapter corresponds to all relevant directives of the
EU and is therefore marked with
•
The adapter is suitable for indoor use only. Protect
it against dripping water, splash water and high air
humidity. The admissible ambient temperature range
is 0 – 40 °C.
•
For cleaning only use a dry, soft cloth; never use water
or chemicals.
•
No guarantee claims for the adapter and no liability for
any resulting personal damage or material damage will
be accepted if the adapter is used for other purposes
than originally intended, if it is not correctly connected
or if it is not repaired in an expert way.
If the adapter is to be put out of operation
definitively, take it to a local recycling plant
for a disposal which is not harmful to the
environment.
ELECTRONICS FOR SPECIALISTS
-Zeichen.
.
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright by MONACOR INTERNATIONAL. All rights reserved.
©
ELECTRONICS FOR SPECIALISTS
2 Verwendungsmöglichkeiten
Mit dem Adapter können Sie an einen Plattenspieler-Ein-
gang ein Audiogerät mit Line-Ausgangspegel anschlie-
ßen, z. B. MP3-/CD-Spieler, Radio, Mischpult. Der LPC-1
wandelt das Line-Signal in ein Phono-Signal um; er be-
nötigt dazu keine Stromversorgung.
3 Anschluss des Adapters
1) Die Buchsen IN mit dem Line-Ausgang der Tonquelle
verbinden.
2) Die Buchsen OUT mit dem Plattenspieler-Eingang des
nachfolgenden Gerätes verbinden (z. B. Verstärker,
Misch pult).
4 Technische Daten
Eingang: . . . . . . . . . . . . . . 2 × Cinch
Impedanz: . . . . . . . . . . . 56 kΩ bei 1 kHz
Ausgang: . . . . . . . . . . . . . . 2 × Cinch
Impedanz: . . . . . . . . . . . 560 Ω bei 1 kHz
Abmessungen: . . . . . . . . . 37 × 53 × 22 mm
Gewicht: . . . . . . . . . . . . . . 48 g
Änderungen vorbehalten.
TOTAL TRACK Auto-CUE REMAIN PITCH
TRACK
MT
FOLDER
AUTO
BPM
MEMO
A B / EDIT RELOOP / EXIT
PROG. LOOP / CUE REVERSE
RELAY BRAKE
REV FWD
SEARCH
JOG MODE
C U E
TAP RANGE
2 Applications
With this adapter, it is possible to connect an audio unit
with line output level, e. g. MP3 / CD player, radio, mixer,
to the input of a turntable. The LPC-1 will convert the line
signal to a phono signal; it does not require any power
supply.
3 Connecting the Adapter
1) Connect the jacks IN to the line output of the audio
source.
2) Connect the jacks OUT to the turntable input of the
subsequent unit (e. g. amplifier, mixer).
4 Specifications
Input: . . . . . . . . . . . . . . . . . 2 × RCA
Impedance: . . . . . . . . . . 56 kΩ at 1 kHz
Output: . . . . . . . . . . . . . . . 2 × RCA
Impedance: . . . . . . . . . . 560 Ω at 1 kHz
Dimensions: . . . . . . . . . . . 37 × 53 × 22 mm
Weight: . . . . . . . . . . . . . . 48 g
Subject to technical modification.
ELECTRONICS FOR SPECIALISTS
Line Phono
TITLE /LIST
Out In
TIME /SLEEP
SINGLE /REM.
LPC-1
L L
PITCH
BEND
IN OUT
R R
PITCH CONTROL
8 %
16 %
100 %
MT
A-1826.99.02.10.2019
ON USB
OFF TO CH2
LINE 1 PHONO 1 LINE 2 PHONO 2
ON
10 10
9 9
8 +3 dB 8
7 7
L R
6 6
–3 dB
5 5
4 4
3 3
2 2
1 CH 1 1
PFL
CH 2
0 0
MIC CH1 CROSSFADER CROSSFADER CH 2 MASTER
