BFL(T)
Servomoteur Belimo

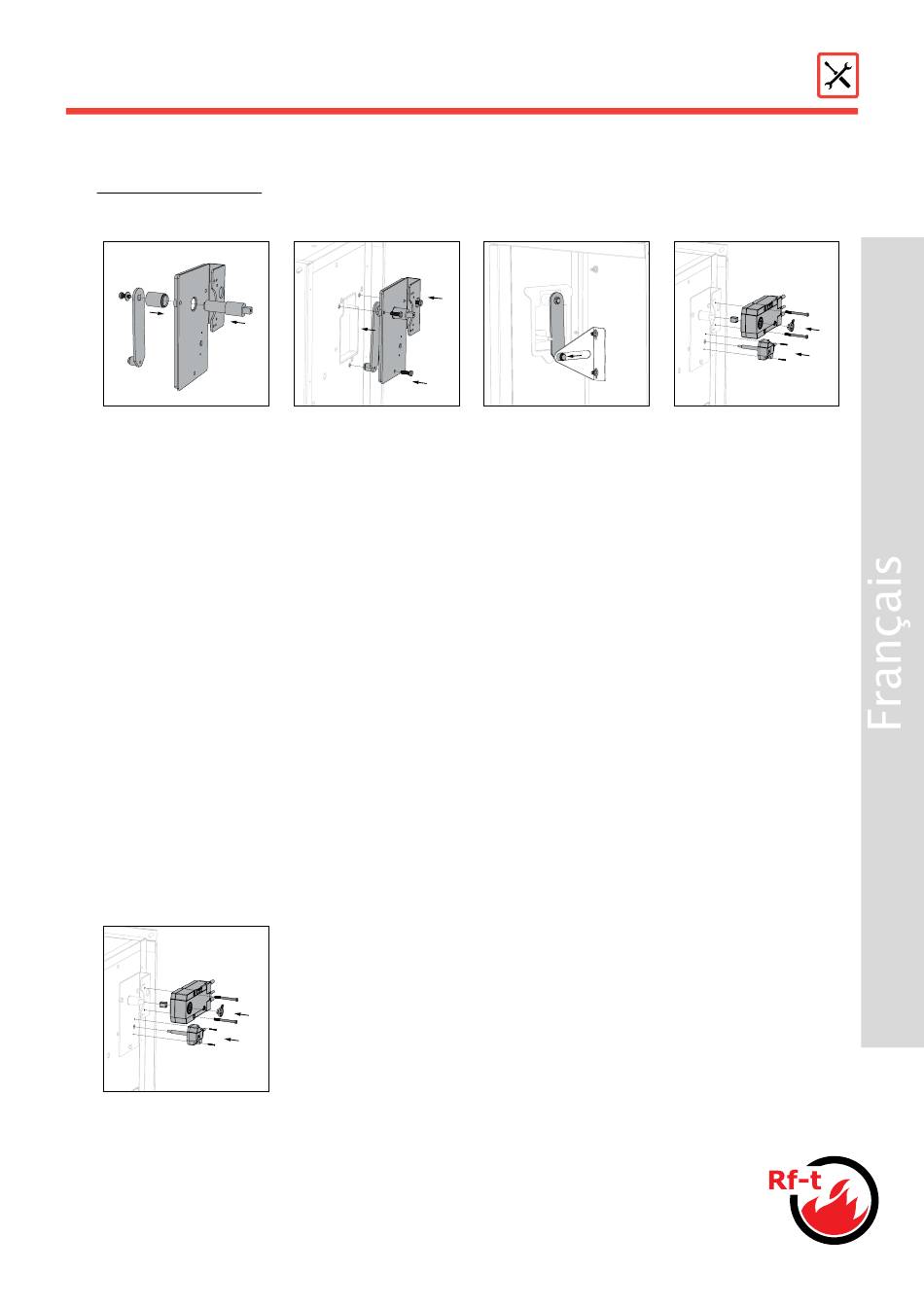

Montage du mécanisme
Sur un clapet type CR2, CU2, CU2-15, CU4, CA2:
1. Montez l'axe sur la
nouvelle platine.
Appliquez de la graisse
universelle autour de
l'axe.
2. Récupérez le levier de
commande, le boulon et
la rondelle et montez-les
sur la nouvelle platine de
base.
Sur un clapet type CR60, CR120, CU-LT(1s):
Si les manipulations ne se déroulent pas conformément à la présente notice, Rf-Technologies
ne peut pas être tenu responsable et les conditions de garantie ne seront pas d'application!
3. Montez la platine de
base sur le tunnel avec
les vis fournies.
1. Veillez à ce que la lame du clapet soit en position fermée.
2. Montez la flèche d'indication de position sur le moteur sur la position 0°.
3. Montez le moteur sur la platine de base, côté L visible. Vissez le moteur avec les deux
vis et rondelles à dents.
4. Branchez le moteur selon le schéma de raccordement.
5. Montez le fusible thermique sur le support avec deux vis (type BFLT). Si l'ancien
mécanisme n'était pas équipé de fusible, il faudra d'abord percer la membrane.
6. Testez le bon fonctionnement du moteur.
7. Appliquez l'étiquette jaune 'KIT' et remplissez les données.
4. Attention! Assurez-
vous que le levier de
commande se trouve
bien dans le guide de
transmission.
K128 - A
08/2015
5. Veillez à ce que la
lame du clapet soit en
position fermée.
6. Montez la flèche
d'indication de position
sur le moteur sur la
position 0°.
7. Montez le moteur sur la
platine de base, côté L
visible. Vissez le moteur
avec les deux vis et
rondelles à dents.
8. Branchez le moteur
selon le schéma de
raccordement.
9. Montez le fusible
thermique sur la platine
de base avec deux vis
(type BFLT). Si l'ancien
mécanisme n'était pas
équipé de fusible, il
faudra d'abord percer la
membrane.
10. Testez le bon
fonctionnement du
moteur.
11. Appliquez l'étiquette
jaune 'KIT' et remplissez
les données.
