BFL(T)
Veerteruggangmotor Belimo
Montage van het mechanisme

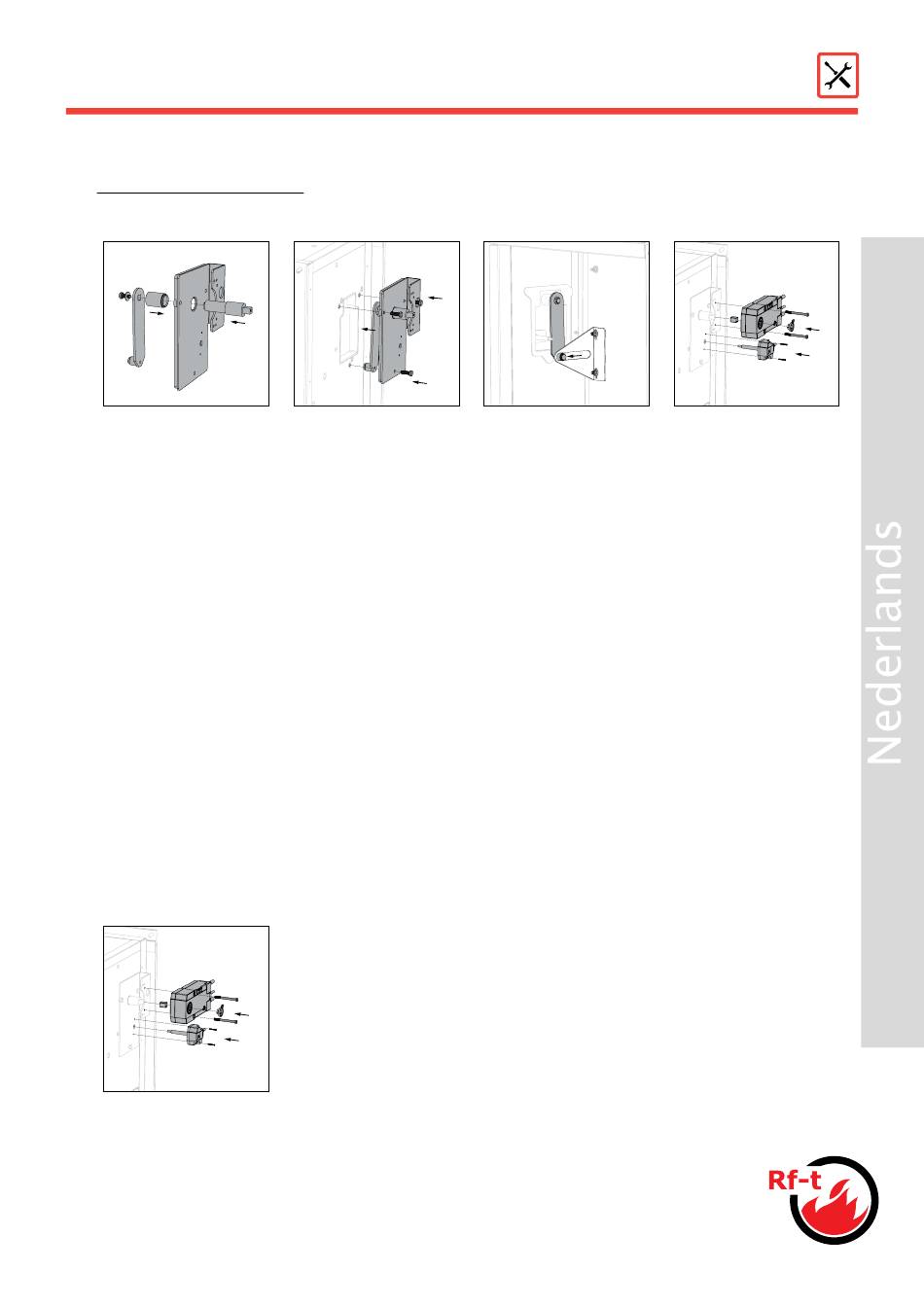

Op een klep type CR2, CU2, CU2-15, CU4, CA2:
1. Plaats de as in de nieuwe
basisplaat. Gebruik
universeel vet rond de
as.
2. Recupereer de
bedieningsarm, bout,
rondel en veerring van
het vorige mechanisme.
Monteer deze op de
basisplaat.
Op een klep type CR60, CR120, CU-LT(1s):
Bij het uitvoeren van niet-vermelde manipulaties is Rf-Technologies niet verantwoordelijk en vervalt de garantie!
3. Monteer de basisplaat
op de tunnel van de
klep met bijgeleverde
schroeven.
1. Let erop dat het klepblad in gesloten stand is.
2. Plaats de pijl op de motor op 0°.
3. Plaats de motor, met L kant bovenaan, op de basisplaat van de klep en schroef deze
vast met twee bouten en veerringen.
4. Sluit de motor elektrisch aan volgens het aansluitschema.
5. Plaats de thermo-elektrische zekering op het bevestigingselement en schroef deze
vast met de twee schroeven (Type BFLT). Doordruk eerst het membraan in het
bevestigingselement indien de oude motor niet uitgerust was met een thermo-
elektrische zekering!
6. Test de werking van de motor.
7. Kleef het gele etiket 'KIT' en vul de gegevens in.
4. Opgelet! De
bedieningsarm
moet precies in de
geleidingsarm van de
klep passen.
K128 - A
08/2015
5. Let erop dat het klepblad
in gesloten stand is.
6. Plaats de pijl op de
motor op 0°.
7. Plaats de motor, met L
kant bovenaan, op de
basisplaat van de klep
en schroef deze vast
met twee bouten en
veerringen.
8. Sluit de motor elektrisch
aan volgens het
aansluitschema.
9. Plaats de thermo-
elektrische zekering
op de basisplaat en
schroef deze vast met
de twee schroeven (Type
BFLT). Doordruk eerst
het membraan in het
bevestigingselement
indien de oude motor
niet uitgerust was met
een thermo-elektrische
zekering!
10. Test de werking van de
motor.
11. Kleef het gele etiket 'KIT'
en vul de gegevens in.
