ISTRUZIONI DI MONTAGGIO
WINGS
Istruzioni di montaggio e di assistenza
I

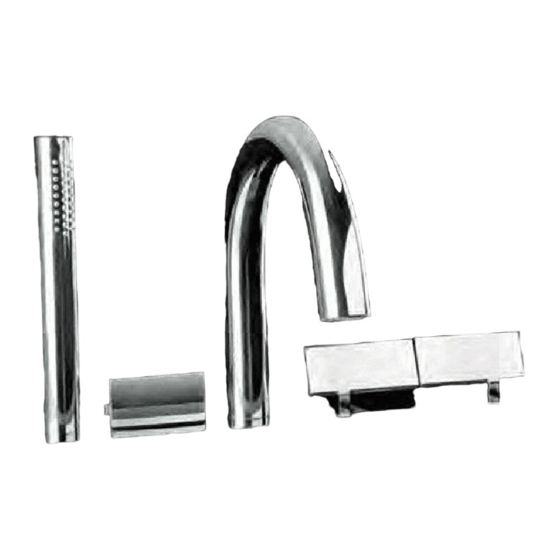

Gruppo bordo vasca, incasso.
Doccetta con miscelatore dedicato.
Installation and service instructions
GB
Built-in deck-mounted tap set for bathtub.
Hand shower with dedicated mixer.
Instructions de montage et d'entretien
F
Batterie plage baignoire, à encastrement.
Douchette avec mitigeur dédié.
Montage- und Serviceanleitung
D
Wannenrand-Armaturengruppe.
Handbrause mit entsprechendem Mischer.
-1-
N°
MB0406/01
Data: 04.03.2014
Cod: RGNS01
RGNS02
Publicité
Manuels Connexes pour Boffi RGNS01
Sommaire des Matières pour Boffi RGNS01
- Page 1 N° MB0406/01 ISTRUZIONI DI MONTAGGIO Data: 04.03.2014 Cod: RGNS01 RGNS02 WINGS Istruzioni di montaggio e di assistenza Gruppo bordo vasca, incasso. Doccetta con miscelatore dedicato. Installation and service instructions Built-in deck-mounted tap set for bathtub. Hand shower with dedicated mixer.
- Page 2 RGNS01 - RGNS02 Ø 24 Ø 27 L= 500 1/2" S= 24 mm. S= 24 mm. 1/2" L= 2400 Caratteristiche di funzionamento Operating data Pressione di servizio ideale: ..... 3 bar Ideal operating pressure: ......3 bar Max. operating pressure: ........5 bar Pressione di servizio massimo: ......
- Page 3 Installazione Installation Installation Installation S= 11 mm. S= 19 mm. Schema di foratura - Drilling’s diagram Schème de percement - Lochenschablone Ø 10 Ø 10...
- Page 4 (1) Entrata acqua calda. (2) Entrata acqua fredda. GB (1) Warm water-in. (2) Cold water-in. (1) Entrée de l’eau chaude. (2) Entrée de l’eau froide. (1) Warme Wasser Eintritt. (2) Kalte Wasser Eintritt.
- Page 5 ATTENZIONE: • Collegare il tubetto di drenaggio (B e C) al tubo di raccordo (D), da fi ssare tra sifone (E) e tubo di scarico (F). PLEASE NOTE: • Please connect the small drainage tube (B and C) to connection tube (D), which has to be fi...
- Page 6 = 2,5 mm. = 2,5 mm.
- Page 7 Pezzi di ricambio - Fino al 09.2013 Spare parts - Valid until 09.2013 Pièces de rechange - Valable jusqu’au 09.2013 Ersatzteile - Gültig bis 09.2013 ARBX009 (RHNS01) ARBX011 (RHNS02) ARBX015 (RHNS01) ARBX016 (RHNS02) ARBX008 (RHNS01) ARBX010 (RHNS02) ARBQ087 (RHNS01) ARBX014 (RHNS02) ARRI034 ARBX025 (2 pz.) ARBX006...
- Page 8 ARBX008 (RHNS01) ARBX010 (RHNS02) ARBQ087 (RHNS01) ARBX014 (RHNS02) ARBX029 ARBX025 (2 pz.) ARBX006 ARBX004 ARBX005 ARBX007 ARBX019 ARBX027 ARBX026 (1 pz.) ARBX026 (1 pz.) BOFFI s.p.a. - Lentate sul Seveso (MB) - via Oberdan, 70 Tel. 0362/534.1 r.a. - Fax 0362/565077...
