ISTRUZIONI DI MONTAGGIO

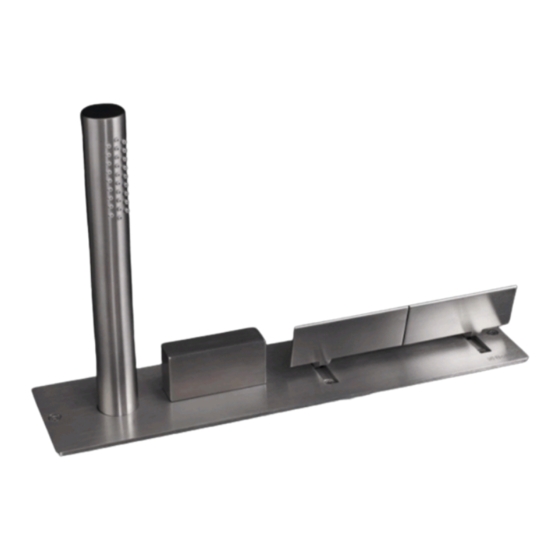

WINGS
Istruzioni di montaggio e di assistenza
I
Gruppo bordo vasca, incasso. Senza bocca.
Doccetta con miscelatore dedicato.
Installation and service instructions
GB
Built-in deck-mounted tap set for bathtub. Without spout.
Hand shower with dedicated mixer.
Instructions de montage et d'entretien
F
Batterie plage baignoire, à encastrement. Sans bec.
Douchette avec mitigeur dédié.
Montage- und Serviceanleitung
D
Wannenrand-Armaturen. Ohne Wasserhahn.
Handbrause mit entsprechendem Mischer.
-1-
N°
MB0405/01
Data: 10.03.2014
Cod: RGNS03
RGNS04
