2.2.3

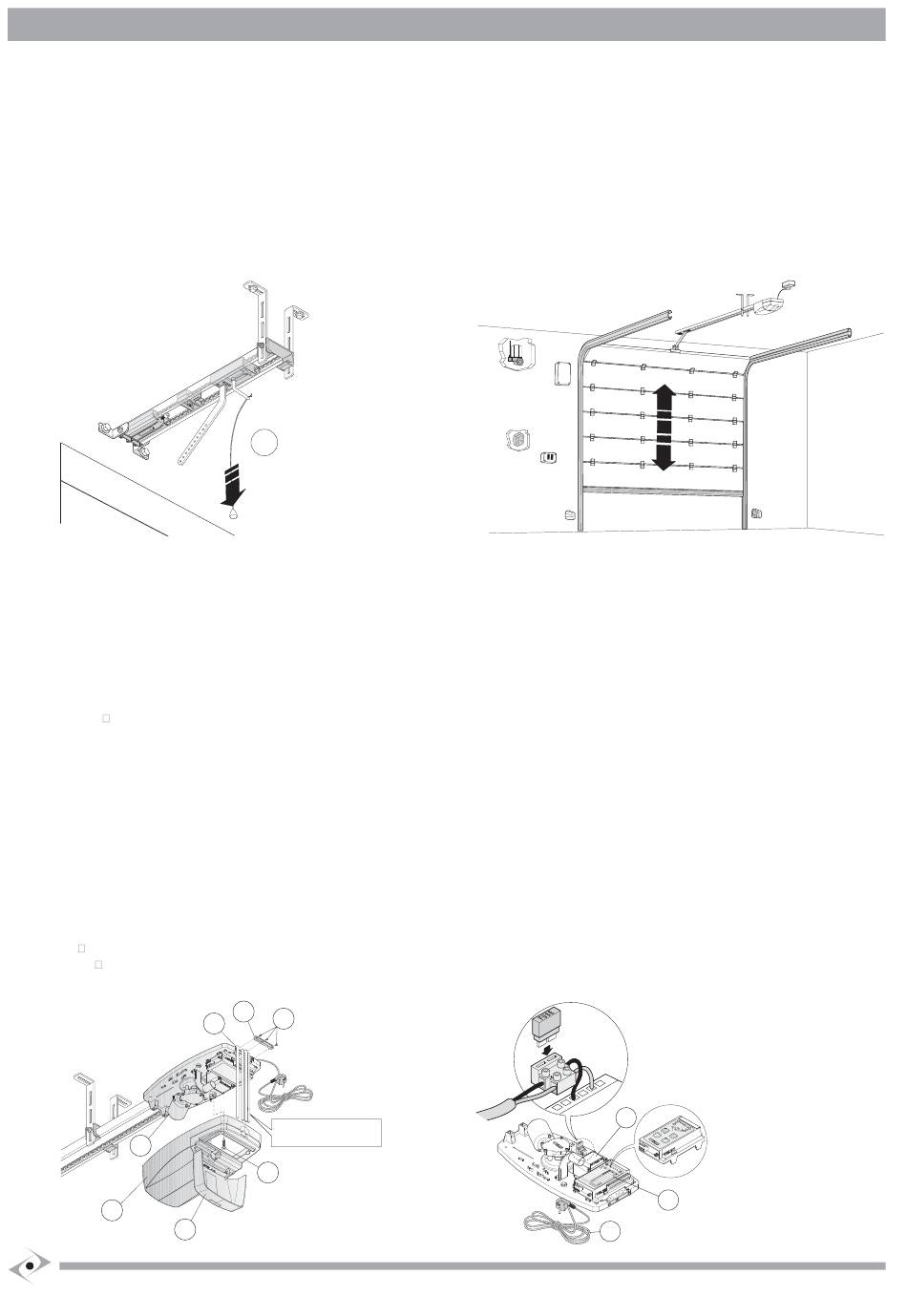

Déverrouillage du motoréducteur
ATTENTION:
•
L'installateur doit fixer de manière permanente l'étiquette décrivant l'opération de déverrouillage manuel à proximité du levier de déverrouillage manuel.
•
L'actionnement du déverrouillage manuel pourrait provoquer un mouvement incontrôlable de la porte dans le cas de dommages mécaniques ou de
conditions de déséquilibre.
•
Avant d'effectuer la manœuvre, débrancher l'alimentation électrique de l'automatisation.
Cette commande est utilisée en cas de coupure d'alimentation ou d'anomalie de l'installation, pour déclencher la transmission du motoréducteur et permettre
l'ouverture manuelle de la porte sectionnelle/basculante.
a) Tirer le cordon relié au chariot mobile (1) de halage et déplacer la porte manuellement.
b) La porte est désormais libre et peut être déplacée manuellement.
c) Pour réenclencher la transmission, remettre la porte dans la position initiale jusqu'au déclic.
ATTENTION: pour les garages privés d'un second accès, il faut absolument installer un dispositif ASEC PR pour le déverrouillage manuel de l'extérieur.
3.0 RACCORDEMENTS ET CONNEXIONS
•
Le motoréducteur doit être branché exclusivement à l'unité de contrôle produite par Life.
•
Toutes les opérations de raccordement et de connexion doivent être effectués une fois l'alimentation débranchée; si le coupe circuit n'est
pas visible, fixer le panneau «ATTENTION ENTRETIEN EN COURS».
•
Les câblages internes du motoréducteur effectués par le fabricant ne doivent absolument pas être modifiés.
La préparation de l'installation électrique et de la connexion à la ligne d'alimentation électrique n'est pas décrite dans ce mode d'emploi. Dans ce cas,
se rappeler ce qui suit:
•
La ligne élec
•
La ligne électrique doit présenter une protection adaptée contre tout court-circuit et des dispersions à la terre.
•
Prévoir au niveau de d'alimentation un dispositif coupure type fusible ou disjoncteur dont la distance en cas d'ouverture des contacts est supérieure
ou égale à 3,5 mm, et qui permet de couper complètement l'alimentation.
3.1 Mise en place des câbles électriques dans le motoréducteur
a) Pour accéder aux bornes de l'unité de contrôle, il faut démonter la calotte (1) qui couvre le motoréducteur.
b) Ouvrir le portillon du motoréducteur (2) et dévisser la vis de serrage (3).
c) Démonter la calotte (1) du boîtier, en faisant attention à l'emboîtement arrière du couvercle (4) avec le boîtier.
d) Desserrer les vis (5) qui attachent les fixe-câbles (6) au boîtier et les retirer.
e) Les câbles doivent être introduits à travers les trous sur le boîtier (7): séparer les câbles à 230 V avec les câbles de très basse tension.
f) Laisser une longueur de câble supplémentaire d'environ 40 cm.
g) Fixer les câbles au boîtier en montant les fixe-câbles (6).
Pour le bra
est fourni ave
et l'unité de contrôle (9). Le câble d'alimentation fourni ne doit pas être raccourci ou prolongé.
4
1
2
1
1
6
5
7
Longueur de câble
max 40 mm
3
8
4
9
10
