Ebotics Mini Lab Mode D'emploi

Masquer les pouces

Table des Matières

Liens rapides

Télécharger ce manuel

Contains

Small

Pieces

LAB

Mini Lab

User manual

Table des Matières

Sommaire des Matières pour Ebotics Mini Lab

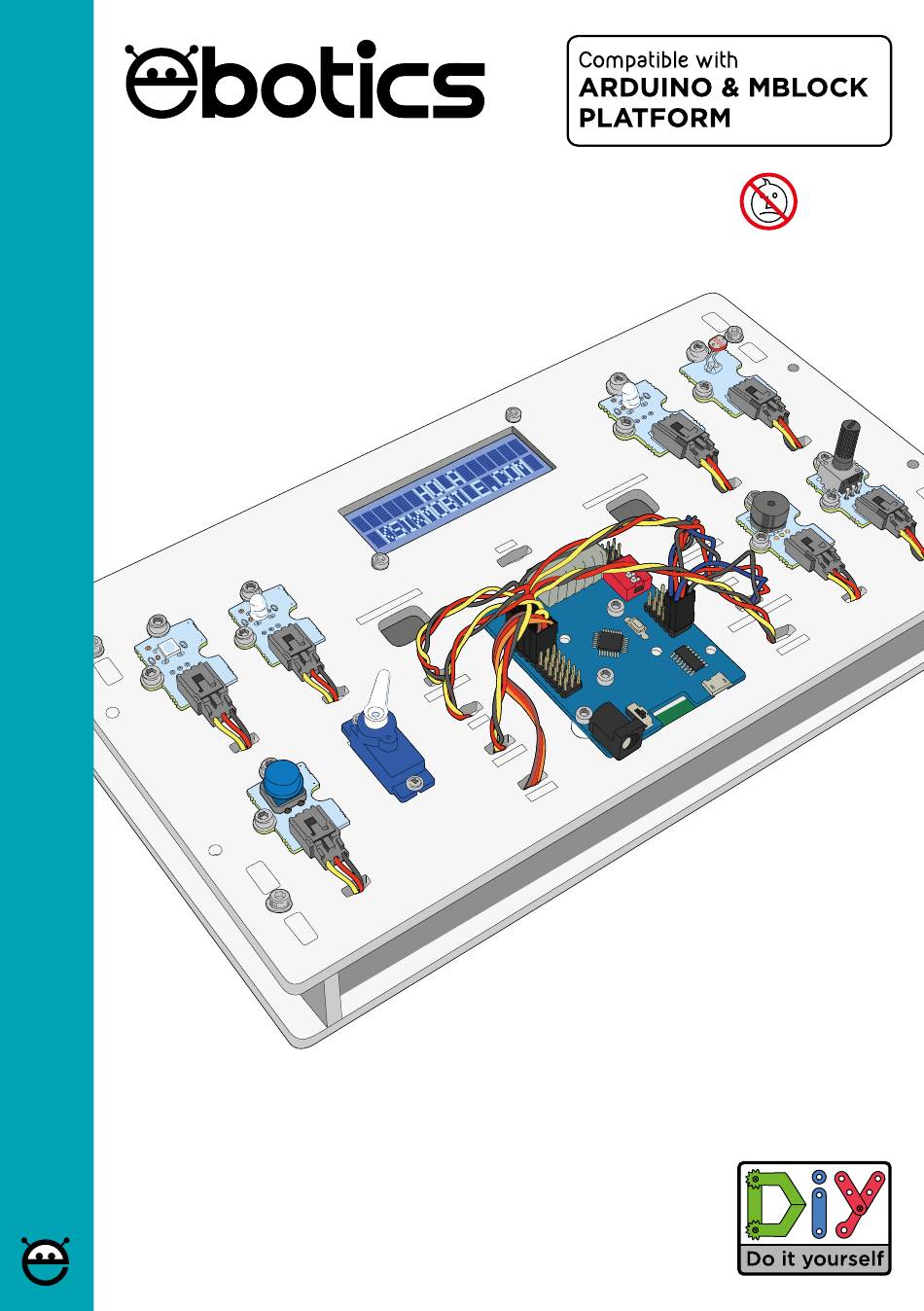

Page 1 Contains Small Pieces Mini Lab User manual...
Page 2 LANGUAGE INDEX SPANISH ENGLISH FRENCH ITALIAN DEUTSCHLAND Choose the language...
Page 3 Índice Interactivo...
Page 4: Especificaciones Técnicas
Build&Code 4in1 está basada en tecnología Arduino UNO, cualquier proyecto realizado en la plataforma Arduino es compatible con Mini Lab y viceversa. De esta forma, puedes descargar cualquier proyecto hecho en Arduino y utilizarlo con el Mini Lab, así como aprovechar las comunidades en internet para preguntar tus dudas y/o resolver problemas.
Page 6 PIEZAS NECESARIAS PASO 1: Encaja la tuerca M3 PASO 2: Puedes colocar los PASO 3: Atornilla con firmeza. dentro de la abertura en forma dedos para sujetar la tuerca. de cruz.
Page 7 PIEZAS NECESARIAS...
Page 8 PIEZAS NECESARIAS...
Page 9 PIEZAS NECESARIAS...
Page 10 PIEZAS NECESARIAS...
Page 12 PIEZAS NECESARIAS...
Page 14: Programación
CONFIGURACIÓN DE PLACA BUILD&CODE 4in1 Puedes realizar la programación del Mini Lab de dos formas: 1.- Descarga los códigos de programación de nuestra web de recursos. Los códigos están co- mentados para que puedas entenderlos si tienes unos pocos conocimientos de programación.
Page 15 Si tras unos segundos el or- denador no realiza la instalación automática de los drivers, será necesario instalarlos manualmente. Puedes descargar los drivers ingresando en: https://github.com/EBOTICS. El LED ON de color verde se encenderá para indicar que está funcionando correctamente.
Page 18 FIRST STEPS ..........................Interactive index...
Page 19: Technical Specifications
LED brightness. The board included in the Mini Lab is the Build&Code 4in1 board which is based on Arduino technology, it features built-in Bluetooth 2.0 technology, and it can control DC motors, ser- vomotors, sensors and actuators without the need to add specific sensors-shields or mo- tor-shields.
Page 21 STEP 1: Place the M3 nut in the STEP 2: You can hold the nut STEP 3: Screw tightly. cross aperture. This will prevent with your fingers to make it the nut from rotating when you easier to insert the screw. insert the screw.
Page 29 You can find the installation instructions in the following link: BUILD&CODE 4in1 BOARD CONFIGURATION You have two options to do a Mini Lab program: 1.- Download the code from our website and upload it to the board. The code has comments so you can understand how it works.
Page 30 If after a few seconds the installation process does not start automatically, you will have to install the drivers manually. You can download the drivers by accessing: https://github.com/EBOTICS. The LED ON (green color) will turn on to indicate it is working properly.
Page 33 Interactif sommaire...
Page 34: Spécificités Techniques
LED. La carte incluse dans le Mini Lab est une carte Build & Code 4en1, basée sur la technologie Arduino, inté- grant la technologie Bluetooth 2.0, et pouvant contrôler des moteurs à courant continu, des servomoteurs, des capteurs et des actionneurs sans avoir besoin d’ajouter d’autres composants.
Page 44: Programmation
PROGRAMMATION Vous pouvez programmer le Mini Lab à travers les plateformes Arduino IDE, le logiciel de programmation par blocs ou Bitbloq. Pour cela, veuillez téléchargez et installez le logiciel Ar- duino IDE, le logiciel de programmation par blocs ou Bitbloq sur votre ordinateur. Ils sont tous compatibles avec Windows, Mac et Linux.
Page 45 FAQS L’ordinateur ne reconnaît pas la carte Build & Code 4en1 Assurez-vous que la carte Build & Code 4en1 soit correctement connectée et que l’interrupteur BTL/USB soit positionné sur USB. Si vous connectez pour la première fois la carte à l’ordinateur, vous devez alors attendre quelques minutes pour que celui-ci installe tous les pilotes requis pour reconnaître la carte.
Page 48 Indice Interattivo...
Page 49: Specifiche Tecniche
Arduino è compatibile con Mini Lab e viceversa. In questo modo, puoi scaricare qualsiasi progetto effettuato su Arduino e utilizzarlo con il Mini Lab, così come utilizzare le comunicazioni su internet per chiarire qualsiasi dubbio e/o risolvere problemi.
Page 59 Puoi leggere le istruzioni per l’installazione e la configurazione nel seguente link: CONFIGURAZIONE DELLA Scheda BUILD&CODE 4in1 Puoi realizzare la programmazione del Mini Lab in due modi: 1.- Scarica i codici di programmazione dal nostro sito web delle risorse. I codici sono stati commentati per consentirti di comprenderli nel caso in cui le tue conoscenze di programmazione siano insufficienti.
Page 60 FAQS DOMANDE FREQUENTI Il computer non riconosce la scheda Build&Code 4in1 Controllare che la scheda Build&Code 4in1 sia collegata correttamente e che l’interruttore BLT / USB è stato configurato su USB. Se è la prima volta che colleghi la scheda al computer, devi attendere qualche instante affin- ché...
Page 63 Interaktive Index...
Page 64 Dieses Produkt ist für alle gedacht, die sich für Robotik und Programmierung interessieren. Es ist ein ideales Set für Schulen, die in den Bereichen MINT unterrichten (Mathematik, Informatik, Naturwissenschaften, Technik) unterrichten. MINI LAB TECHNISCHE SPEZIFIKATIONEN • Build & Code 4in1 (Mikrocontroller ATmega328P) • Betriebsspannung: 5V •...
Page 65: Enthaltene Teile
ENTHALTENE TEILE Build&Code 4in1 Schrauben M3*16 Muttern M3 Nylonabstandhalter M3*3 Dichtungsringe M3 Analoger Lichtsensor Potentiometer Rote LED Grüne LED RGB-LED Summer Taste Servomotor LCD-Anzeige mit I2C USB - Mikro-USB-Kabel M3/16 MUTTERN NYLONABS- DICHTUNGS- Inbusschlüssel TANDSHALTER RINGE Schraubendreher BUILD&CODE 4in1 ANALOGER POTENTIOMETER LICHTSENSOR ROTE LED...
Page 66 DAS MINI-LAB BAUEN UND PROGRAMMIEREN Um das Mini-Lab zusammenzubauen, müssen Sie seine Struktur mit den mitgelieferten Teilen aufbauen. Dann müssen Sie die Kabelverbindung zwischen den Sensoren, Motoren und der Build&Code 4in1-Platine herstellen. Schließlich müssen Sie seine Funktion programmieren und auf die Build&Code 4in1-Platine ho- chladen, damit Sie das Mini-Lab verwenden können.
Page 67 BENÖTIGTE TEILE M3/16 DICHTUNGS- MUTTERN RINGE OBERE METHACRYLAT- BASIS (MIT SIEBDRUCK) POTENTIOMETER ROTE LED RGB-LED GRÜNE LED ANALOGER SUMMER TASTE (6) LICHTSENSOR (7) SCHRITT 2 2.1 Setzen Sie die Dichtringe auf die Schrauben. 2.2 Setzen Sie die RGB-LED in das linke obere Loch der oberen Basis ein. Und setzen Sie die Schrauben mit den Dichtringen auf die angegebenen Löcher der RGB-LED.
Page 68: Lcd-Anzeige
BENÖTIGTE TEILE M3/16 MUTTERN VERPACKUNG LCD-ANZEIGE RINGE M3 SCHRITT 3 3.1 Setzen Sie die Dichtringe in die Schrauben und setzen Sie sie auf die in Bild 3 angegebenen oberen Löcher der Basis. Setzen Sie die Schrauben von unten ein. 3.2 Sobald die Schrauben über die obere Basis hinausragen, legen Sie jeweils einen Nylonabstandshalter auf jede davon.
Page 69 SCHRITT 4 BENÖTIGTE TEILE 4.1 Setzen Sie den Servomotor in die angegebene Bohrung der oberen Basis ein 4.2 Die Innenseite des Servomotors muss innerhalb der oberen Basis liegen. 4.3 Nachdem Sie den Servomotor eingesetzt haben, befestigen Sie ihn mit 2 größeren Schrauben (im Lieferumfang des Servomotors enthalten), die innerhalb des Sockels liegen müssen.
Page 70 BENÖTIGTE TEILE BUILD&CODE 4in1 M3/16 MUTTERN NYLONABS- TANDSHALTER SCHRITT 5 5.1 Setzen Sie die Nylonabstandshalter über die Löcher der oberen Basis, wie in Bild 5 dargestellt. 5.2 Setzen Sie die Build&Code 4in1-Platine vorsichtig über die Nylonabstandshalter. Die Löcher der Platine und der Abstandshalter müssen übereinstimmen. 5.3 Setzen Sie 4 Schrauben M3/16 in die Löcher an der Stelle ein, an der sich die Abstandshalter befinden.
Page 71 SCHRITT 6 6.1 Bewegen Sie alle Sensorkabel unter die obere Platine und ziehen Sie sie dann durch die angegebenen Löcher heraus (Bild 6).
Page 72 BENÖTIGTE TEILE UNTERE PLATINE MIT DEN BODENSEITEN OBERE PLATINE MONTIERT MIT SENSOREN MONTIERT M3/16 MUTTERN VERPACKUNG RINGE SCHRITT 7 7.1 Setzen Sie die Dichtringe auf die Schrauben und befestigen Sie die obere Platine mit der Verbindung M3/900 an den Basisseiten. Hinweis: Die Seiten müssen oben liegen...
Page 73 VERBINDUNGEN Build&Code 4in1-Platine Anschlussschema für Sensoren und Stellantriebe. SENSOR ANALOGER PIN (BLAU) DIGITALER PIN (GELB) RGB-LED ROTE LED TASTE SERVO LICHTSENSOR GRÜNE LED POTENTIOMETER SUMMER SDA: A4 | SCL: A5 LCD-ANZEIGE GND: G/A4 | VCC: V/A4 SCHWARZ = GND ROT = VCC GELB = DIGITAL SCHWARZ = GND ROT = VCC...
Page 74 PROGRAMMIERUNG Sie können das Programm mit der Arduino IDE schreiben, visuelle Programmierung durch blockkompatible oder BitBloq-Plattformen. Laden Sie die Arduino IDE, visuelle Programmierung durch blockkompatible oder BitBloq-Sof- tware herunter und installieren Sie sie auf Ihrem Computer. Alle sind mit Windows, Mac und Linux kompatibel. Konfigurieren Sie Arduino IDE, Bitbloq und andere blockkompatible visuelle Programmiersof- tware, als ob Sie eine Arduino UNO-Platine verwenden würden, da die Build&Code UNO-Pla- tine den gleichen Mikrocontroller hat.
Page 75 Wenn der Installationsvorgang nach einigen Sekunden nicht automatisch startet, müssen Sie die Treiber manuell installieren. Sie können die Treiber unter folgender Adresse herunterladen: https://github.com/EBOTICS. Die LED AN (grüne Farbe) leuchtet auf, um anzuzeigen, dass sie ordnungsgemäß funktioniert. Die Build&Code 4in1-Platine LED AN leuchtet nicht.
Page 76: Sicherheitsrelevante Informationen
Der Sensorschild funktioniert nicht richtig Vergewissern Sie sich, dass der Sensorschild korrekt mit der Build&Code 4in1-Platine verbun- den ist. Überprüfen Sie, ob der Sensorschild GND und 5V-Pins mit den GND- und 5V-Pins der Build&- Code 4in1-Platine verbunden sind. Überprüfen Sie, ob der analoge/digitale Pin des Sensorschildes mit dem analogen/digitalen Pin der Build&Code 4in1-Platine verbunden ist.
Page 77: Rechtlicher Hinweis
• Machen Sie die Platine nicht nass. Bewahren Sie sie immer an einem trockenen Ort, geschüt- zt vor Feuchtigkeit, auf. • Verwenden Sie das Produkt nicht, wenn Sie sichtbare Mängel feststellen. • Wir empfehlen Ihnen, die mitgelieferten Kabel zusammen mit dem Produkt zu verwenden. •...
