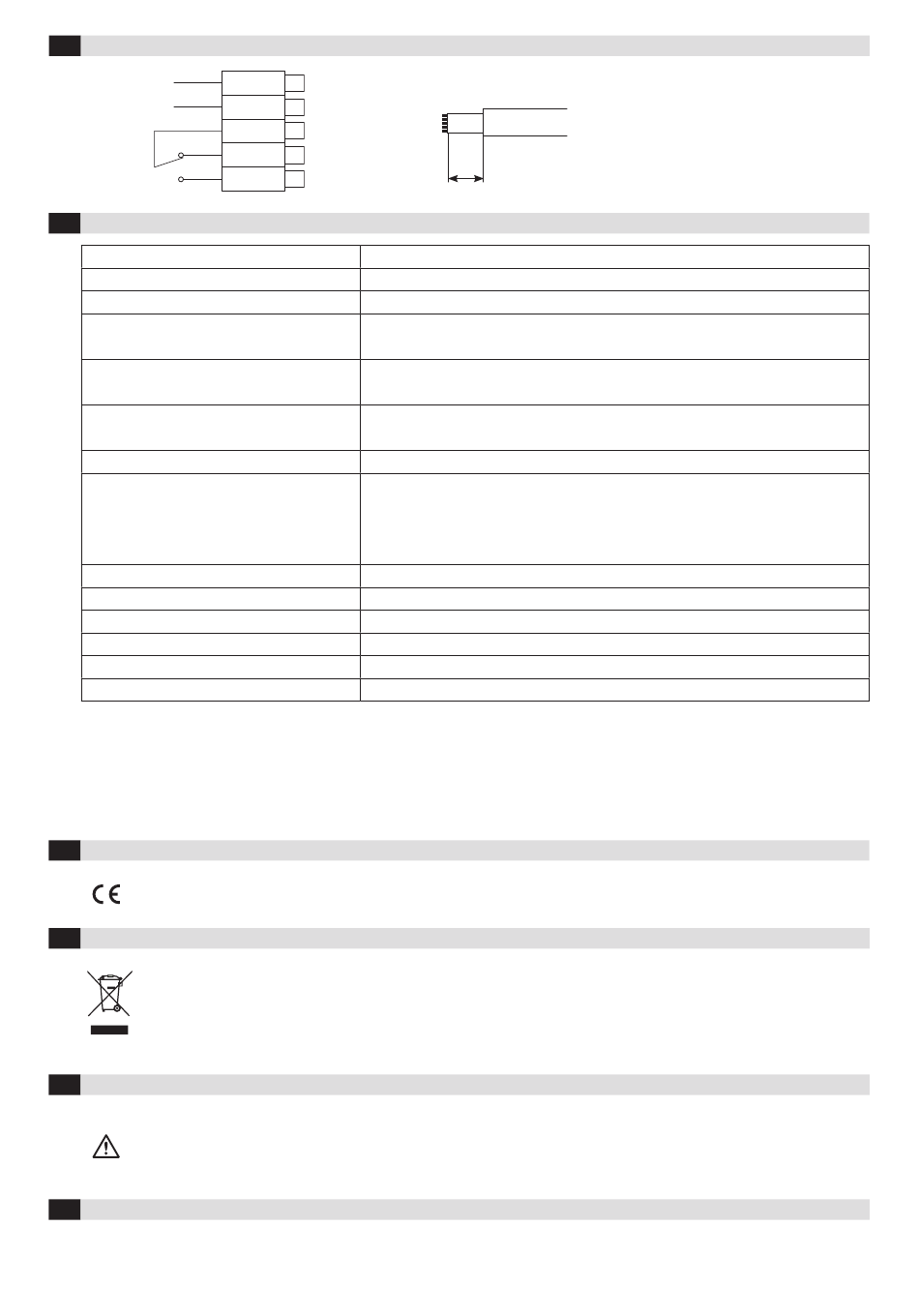

Branchements électriques
4
Alimentation –
Alimentation +
Relais COM
Relais NC
Relais NO
Caractéristiques techniques
5
Technologie
Fréquence
Plage de détection
Mode de détection
Vitesse de détection
Tension d'alimentation
Puissance consommée max.
Sortie
Temps de maintien sortie
Température de stockage / de service
Type de protection
Dimensions (mm)
Poids
Matériaux
Avis : CleanSwitch Basic résiste aux désinfectants pour surface utilisés dans les hôpitaux selon la liste VAH.
Déclaration de conformité de l'UE
6
Voir annexe
WEEE
7
Lors de leur élimination, les appareils portant ce symbole doivent être traités comme déchets spéciaux, ceci devant s'effectuer
conformément à la législation des pays respectifs relative à l'élimination, le retraitement et le recyclage écologiquement rationnels
des appareils électriques et électroniques.
Homologation FCC
8
Cet appareil est conforme aux exigences de l'alinéa 15 des règles FCC et de la norme RSS-210 d'Industry Canada.
Avertissement : Si des changements ou modifications devaient être apportés à cet appareil, l'autorisation FCC d'exploitation dudit
appareil peut être retirée.
Contact
9
Optex Technologies BV, Henricuskade 17, 2497 NB The Hague, The Netherlands, www.optex.eu, +31-70 419 41 00, info@optex.eu
Made in China / Designed in Switzerland
2
1
Blanc
2
Rouge
3
Vert
4
Gris
5
Bleu
Radar Doppler à micro-ondes
24,125 GHz
0,1 – 0,5 m
Mode à impulsions : le détecteur détecte le mouvement de la main
Mode alterné : premier mouvement on / deuxième mouvement off
Min.: 5 Hz ou ± 3 cm/s
Max: 200 Hz ou ± 1,2 m/s
12 – 24 VCA ± 10 % (50 – 60 Hz)
12 – 24 Vcc + 20 % (50 – 60 Hz)
< 1 W (avec feedback visuel)
Relais avec contact flottant (sans potentiel)
Tension/courant (CC) de commutation max. : 1 A jusqu'à 30 V, 0,5 A jusqu'à 60 V
Tension/courant (CA) de commutation max. : 1 A jusqu'à 60 V, 0,5 A jusqu'à 125 V
Puissance de commutation max. : 30 W (CC) / 60 VA (CA)
« Temps de maintien relais » : 0,3 s
– 20 à + 60 ˚C
IP65 (fixation par 4 vis sur surface lisse)
88 x 88 x 38 mm (L x l x P)
55 g
ASA / PC
Longueur de dénudage min. 8,5 mm (câble souple ou rigide)
AWG 24 – 16 / 0,2 – 1,5 mm
• câble rigide > insérer
min.
8.5
• câble souple > appuyer sur le bouton et insérer
2
