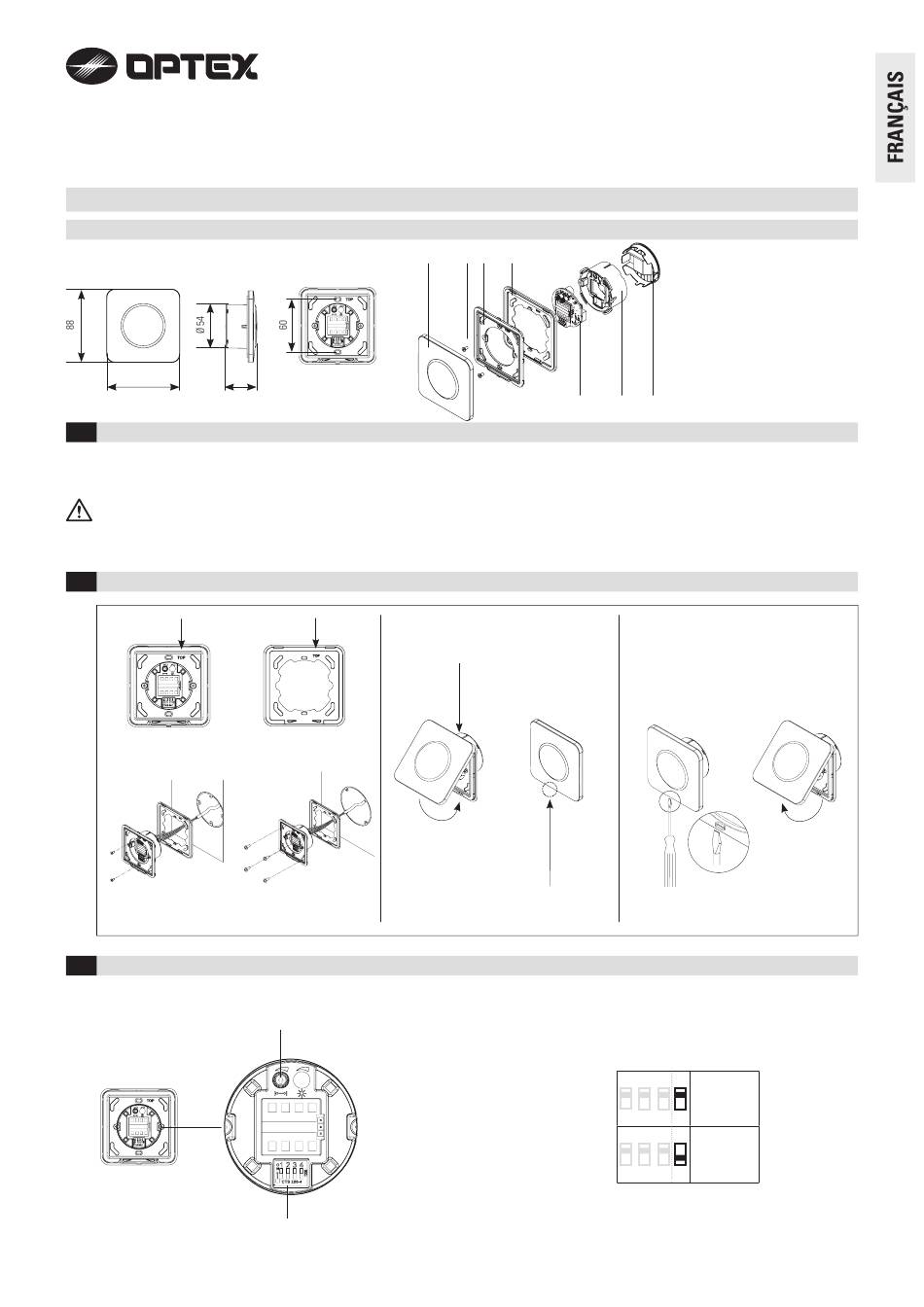

Optex CleanSwitch Basic Traduction De La Notice Originale

CleanSwitch
Traduction de la notice originale
Généralités
88 38
Consignes de sécurité
1
Seul du personnel qualifié et formé est autorisé à installer et à mettre en service l'unité.
Seul le fabricant est habilitée à ouvrir et à réparer l'unité.
La présente unité doit être utilisée à basse tension et isolée électriquement.
Toujours considérer les fonctions de sécurité de votre application comme un tout, et non du seul point de vue individuel de chaque composant du
système.
L'installateur est tenu d'effectuer une évaluation des risques ; il est responsable de l'installation correcte du détecteur et du système.
Éviter de toucher les composants électriques.
Module
2
1
TOP
Positionner le joint d'étanchéité
comme indiqué
Option de montage
avec 2 vis
Configuration
3
Paramètres d'usine
Basic

2
TOP
Insérer le couvercle par le haut
Option de montage
avec 4 vis
Plage de détection 0,1 – 0,5 m
1 – 3 Commutateur DIP switchs 1-3 non utilisable
  
  
Poussez
jusqu'au clic
Commutateurs DIP
4 ON mode alterné
4 OFF mode à impulsions
ON
1
OFF
1
Interrupteur sans contact
 Couvercle
 Vis
 Cadre de montage
 Entretoise
 Module CI
 Boîtier du détecteur
 Couvercle du boîtier
3
Retirer le couvercle
ON
Mode
alterné
2 3 4
OFF
Mode
à impulsions
2 3 4
390276A
03/19
1
