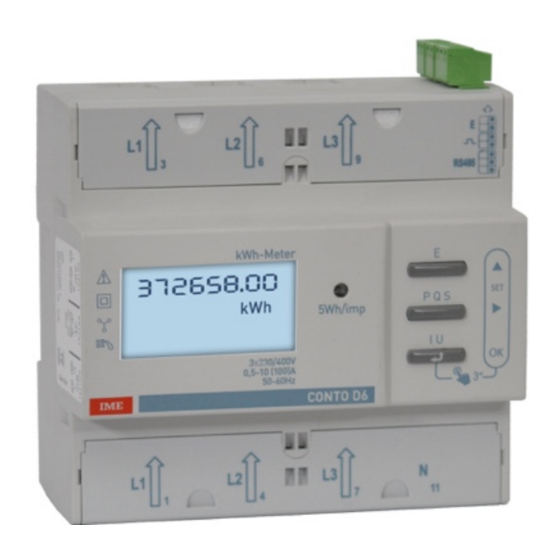

Compteur d'energie 100A,
raccordement direct
1. UTILISATION
Compteur d'énergie active et réactive triphasé avec connexion
directe. L'appareil, composé de 6 modules DIN, est auto-alimenté
et équipé d'une communication ModBus et d'une sortie
impulsionnelle et d'une entrée à double tarif.
2. GAMME
Code Réf.
Modèle
Impulsions
ModBus et
60179890
Double tarif
3. INSTALLATION
Fixation:
Sur rail symétrique EN/IEC 60715 ou guide DIN 35.
Outillages nécessaires:
Pour la fixation du dispositif sur guide DIN : tournevis plat de 5,5
mm (de 4 à 6 mm)
Position de fonctionnement :
Verticale,
horizontale,
dessus/dessous,
Info produit: IDP000207FR_01
Connexion
Poids
Bornes à vis
0,5Kg
latérale
Modifiée le: -
BTicino
SpA
Viale Borri 231, 21100 Varese - Italia
www.imeitaly.com
Codes: 60179890
Modèle: CONTO D6-Pd
Sommaire
1. Utilisation ............................................................ 1
2. Gamme ............................................................... 1
3. Installation .......................................................... 1
4. Dimensions......................................................... 1
5. Connexions ........................................................ 2
6. Données de fonctionnement .............................. 2
7. Caractéristiques générales........................... 3
8. Conformité et certifications ................................ 6
9. Communication .................................................. 7
4. DIMENSIONS
Carter:
6 modules DIN43880
Pages
Première version: 02/04/2019
1 | 7
