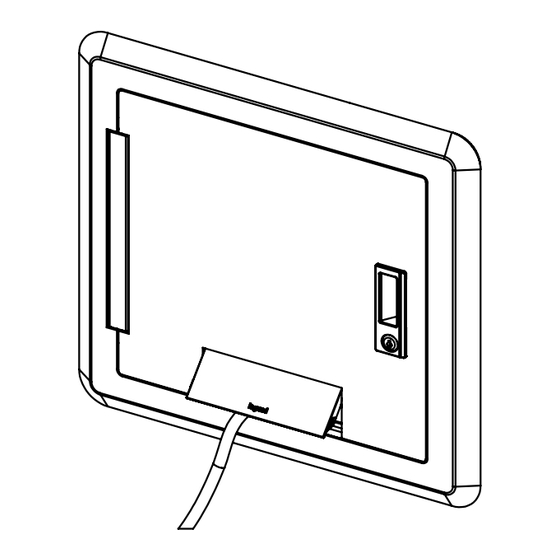

LEGRAND WIREMOLD Evolution EHWBC4 Notice D'utilisation

No: 1013856 – 0215
Catalog Number(s) • Numéro(s) de catalogue • Número(s) de catálogo:
Wall Boxes • Boîtiers muraux • Cajas de pared: EHWB4, EHWB8
Covers • Couvercles • Tapas: EHWBC4, EHWBC8
Wall Structure: Drywall over 2" x 4" Stud Framing
Structure murale : Cloison sèche sur ossature à montant de 51 mm x 102 mm (2 po x 4 po)
Estructura de la pared: Mampostería sobre marcos de montantes de 5 x 10 cm (2" x 4")
Country of Origin • Pays d'origine • País de origen:
Boxes • Boîtiers • Cajas: Made in USA • Fabriqué en USA • Hecho en USA
Covers • Couvercles • Tapas: Made in USA • Fabriqué en USA • Hecho en USA
IMPORTANT:
Please read all instructions before
beginning installation
Legrand electrical systems conform to and
should be properly grounded in compliance with
requirements of the current National Electrical
Code or codes administered by local authorities.
All electrical products may present a possible
shock or fire hazard if improperly installed or used.
Legrand electrical products may bear the mark of
a Nationally Recognized Testing Laboratory and
should be installed in conformance with current
local and/or the National Electrical Code.
Components Included:
Composants inclus :
Componentes incluidos:
A. Door Panel • Panneau de porte • Panel de la puerta
B. Flange • Bride • Brida
C. Egress Door • Porte de sortie • Puerta de salida
D. Hinge Assembly • Charnière • Conjunto de bisagras
E. Handle • Poignée • Mango
F. Keylock w/2 Keys • Verrou avec 2 clés • Cerradura con 2 llaves
G. #8-32 Screws (4) • Vis n° 8-32 (4) • Tornillos N.° 8-32 (4)
WIREMOLD
Evolution
Boîtier mural de la série Evolution
Caja de pared serie Evolution
Installation Instructions • Notice d'Installation• Instrucciones de Instalación
IMPORTANT :
VEUILLEZ LIRE L'ENSEMBLE
DES INSTRUCTIONS AVANT DE
COMMENCER L'INSTALLATION.
Les systèmes électriques Legrand sont
conformes au Code National de l'électricité
(National Electrical Code) ou aux codes
locaux en vigueur et doivent être mis à la terre
conformément à ces codes.
Tous les produits électriques peuvent présenter
un risque d'électrocution ou d'incendie s'ils ne
sont pas installés ou utilisés correctement. Les
produits électriques Legrand peuvent porter la
marque d'un laboratoire reconnu et doivent être
installés conformément au Code national de
l'électricité et/ou aux codes locaux en vigueur.
A
D
C
®
Series Wall Box
™
IMPORTANTE:
Lea todas las instrucciones antes
de comenzar la instalación.
Los sistemas eléctricos Legrand cumplen con los
requisitos del Código Eléctrico Nacional (National
Electrical Code, NEC) actual o con los códigos
impuestos por las autoridades locales y deben
conectarse a tierra consecuentemente.
Todos los productos eléctricos pueden presentar
un riesgo de descarga o incendio si se los instala o
utiliza incorrectamente. Los productos eléctricos
Legrand pueden llevar la marca de un laboratorio
de pruebas reconocido a nivel nacional y se deben
instalar conforme al código local en vigencia o al
Código Eléctrico Nacional.
B
F
™
™
G
E
