Sommaire des Matières pour Infinity WarmlyYours Infinity

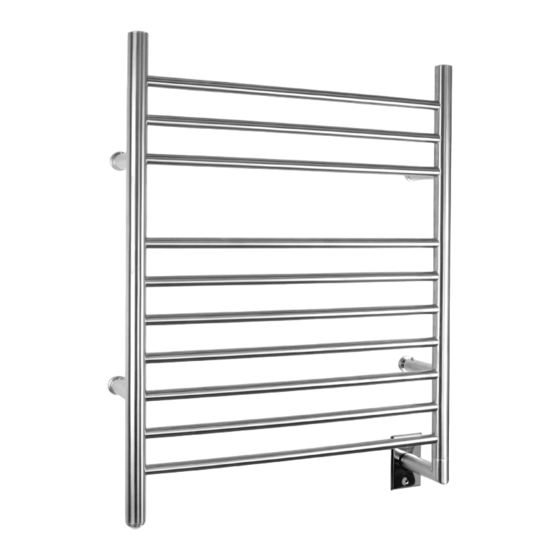

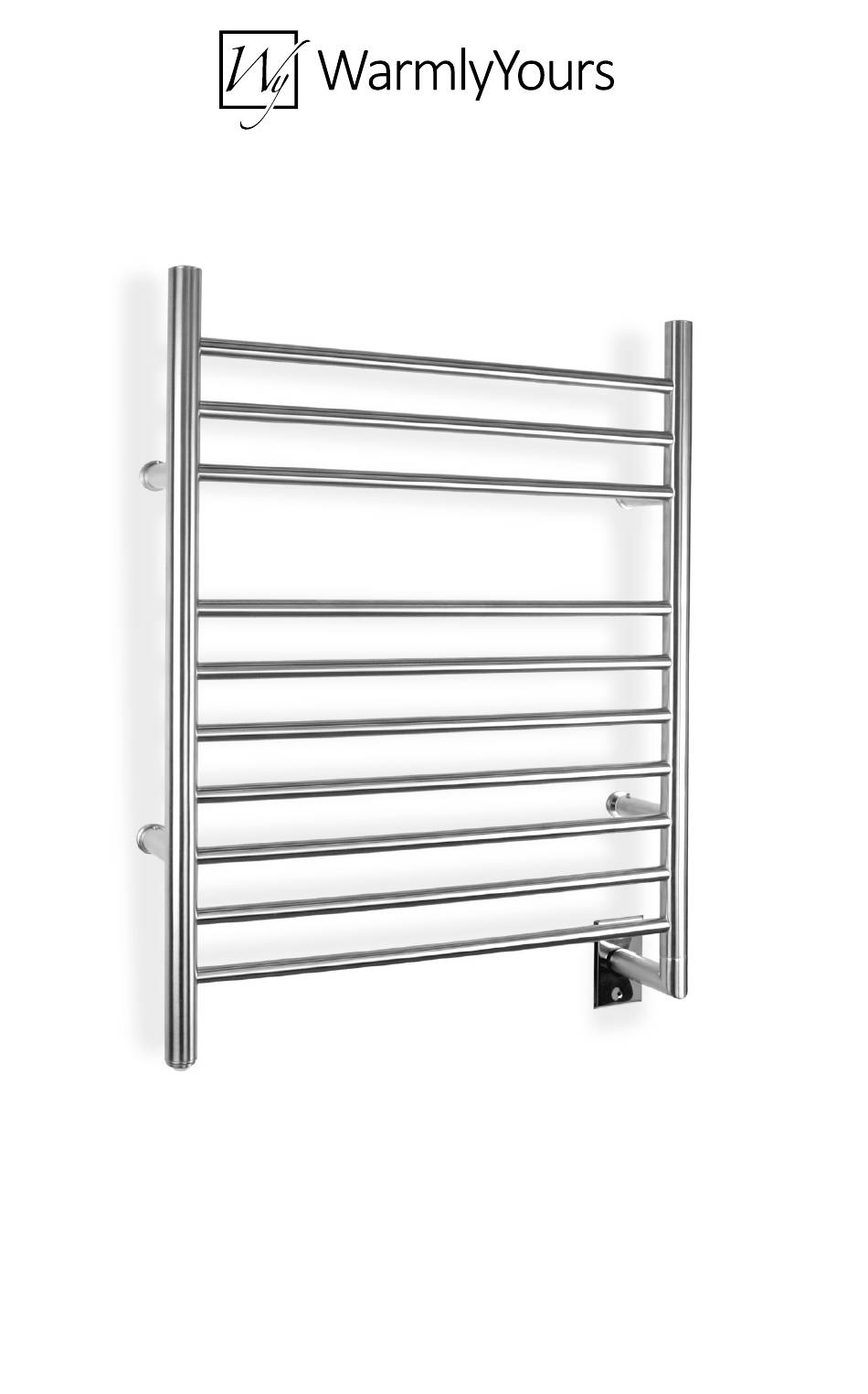

- Page 1 Modèle câblé représenté Chauffe-serviettes Infinity WarmlyYours Infinity Manuel d’installation et d’utilisation...
-
Page 2: Consignes De Sécurité
(Voir page 10 pour plus d’informations.) • Les chauffe-serviettes Infinity sont homologués cETLus pour une utilisation sur les marchés américain et canadien. • Ne jamais utiliser de rallonge électrique (pour le modèle enfichable).Never use an extension cord (for plug-in model). -
Page 3: Fixation Du Chauffe-Serviette Au Mur
(voir l’étape 2 pour les instructions du gabarit). Au moins deux des quatre supports doivent être fixés directement sur un montant. Le modèle Infinity Plug-In doit être installé à moins de 6 pieds (183 cm) d’une prise de courant correctement mise à la terre pour s’assurer que la fiche peut atteindre. -
Page 4: Fixation Du Chauffe-Serviette Au Mur (Suite)
1. Fixation du chauffe-serviette au mur (suite) Note: Les dimensions indiquées sont des distances entre le centre des points d’ancrage. Cet exemple montre 16 pouces sur la construction centrale. Votre situation peut varier selon l’espacement des montants. AVERTISSEMENT: Les emplacements de la boîte électrique et des points d’ancrage peuvent varier. - Page 5 1. Fixation du chauffe-serviette au mur (suite) Diagramme B: Schéma sommaire Note: Les dimensions indiquées sont des distances entre le centre des points d’ancrage. Cet exemple montre 16 pouces sur la construction centrale. Votre situation peut varier selon l’espacement des montants. AVERTISSEMENT: Les emplacements de la boîte électrique et des points d’ancrage peuvent varier.
- Page 6 2. Instructions de montage des supports Diagramme C: Diagrammes d’assemblage des supports - Infinité...
-
Page 7: Instructions D'assemblage Des Supports (Suite)
2. Instructions d’assemblage des supports (suite) Infinity TW-F10BS-HW Liste de pièces détachées Infinity Nickel Brossé TW-F10BS-HW PART # DESCRIPTION A. 0005-57110-0001 Support, montage, acier inoxydable B. 0005-57110-0002 Assy. tube, montage, acier inoxydable C. 0005-57300-0001 Vis, montage sur tube, 8mm x 70mm d. - Page 8 2. Instructions d’assemblage des supports (suite) Étape 1 Mesurez la position des supports à l’aide du gabarit si nécessaire. Au moins deux supports doivent être fixés à un montant. Étape 2 Fixez les supports A au mur à l’aide de la vis g et de l’ancrage pour cloison sèche f si nécessaire.
-
Page 9: Plaque De Recouvrement
2. Instructions d’assemblage des supports (suite) Étape 8 Modèle câblé uniquement (suite) S’assurer que le joint en caoutchouc est en place et correctement scellé à l’intérieur du collet. Reportez-vous au schéma E. Faites glisser le collet en acier inoxydable brossé sur le tube jusqu’ à ce qu’il touche la face du joint torique sur la plaque de recouvrement. -
Page 10: Considérations Électriques
3. Considérations électriques Diagramme F: Schéma de câblage (modèles câblés uniquement) WIRING DIAGRAM FOR TOWEL WARMERS WITH HARDWIRED TIMERS OR SWITCHES (GK16-30090-0001, GK16-30090-0003, GK16-30090-0002) NEUTRAL (WHITE) HOT (BLACK) LOAD (RED) GROUND 3-WAY TERMINAL* (GREEN) (YELLOW/RED) TOWEL POWER WARMER SOURCE 120VAC CONNECT TO HOUSE GROUND... - Page 11 4. OPERATION Option Manuelle Vous pouvez faire fonctionner votre porte-serviettes chauffant à l’aide de l’interrupteur marche/arrêt intégré qui se trouve au bas d’un des montants verticaux du porte-serviettes. Avec un contrôle : Vous pouvez jumeler votre radiateur sèche-serviettes avec une minuterie ou un interrupteur compatible WarmlyYours.
-
Page 12: Construction Du Produit - Réchauffeur De Serviette Infinity
L’appareil doit être branché dans une prise de courant correctement mise à la terre. Pour le contrôle automatique de l’unité enfichable, une minuterie peut être utilisée. Le modèle filaire Infinity est alimenté en électricité dans le chauffe-serviette par une section de tube en acier inoxydable. -
Page 13: Garantie Du Chauffe-Serviette Warmlyyours
6. Garantie du chauffe-serviette WarmlyYours WarmlyYours. com Inc. garantit que les chauffe-serviettes WarmlyYours (“le produit”) sont exempts de défauts de matériaux et de fabrication pendant deux ans à compter de la date de vente, à condition que le produit soit installé conformément au manuel d’installation et d’opération ci-joint et aux directives de conception ou d’installation écrites spéciales fournies par WarmlyYours.
