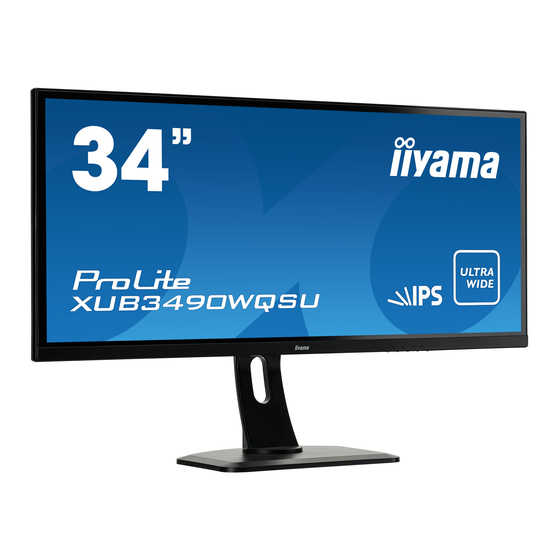

- Page 1 MODE D’EMPLOI FRANÇAIS Merci d’avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l’utilisation du moniteur. Prière de le lire attentivement avant d’allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.
-
Page 2: Declaration De Conformite Au Marquage Ce
Modèle No. : PL3490WQ Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com. Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. -
Page 3: Table Des Matières
TABLE DES MATIERES POUR VOTRE SECURITE ..............1 CONSIGNES DE SECURITE ............1 REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD) .. 3 SERVICE CLIENT ................3 ENTRETIEN ..................3 AVANT D’UTILISER LE MONITEUR ............4 FONCTIOS ..................4 VÉRIFICATION DU CONTENU DE L’EMBALLAGE .......4 MONTAGE MURAL ................5 ASSEMBLAGE ET DÉMONTAGE DE LA SOCLE DU PIED ..6 COMMANDES ET CONNECTEURS ..........7 CONNEXION DE VOTRE MONITEUR ...........8... -
Page 5: Pour Votre Securite
N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages. - Page 6 ATTENTION INSTALLATION Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse. NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé.
-
Page 7: Remarques Sur Les Ecrans A Cristaux Liquides (Lcd)
NOTEZ Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage. ENTRETIEN AVERTIS- Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre... -
Page 8: Avant D'utiliser Le Moniteur
VÉRIFICATION DU CONTENU DE L’EMBALLAGE Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l’un ou l’autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressez- vous au bureau iiyama régional. -
Page 9: Montage Mural
MONTAGE MURAL AVERTIS- Quand vous faites du montage mural, tenant compte de l’épaisseur de la base de montage, serrer la vis M4 avec un tournevis équipé d’une longueur de 7 mm SEMENT pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à... -
Page 10: Assemblage Et Démontage De La Socle Du Pied
ASSEMBLAGE ET DÉMONTAGE DE LA SOCLE DU PIED ATTENTION Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute. Ne heurtez pas le moniteur, cela pourrait l’endommager. Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages. -
Page 11: Commandes Et Connecteurs
COMMANDES ET CONNECTEURS <Façade> <Arrière> Voyant d’alimentation Bleu : Fonctionnement normal NOTEZ Orange : Économie d’énergie Commutateur d’alimentation ( Touche Menu (MENU) Touche + / Volume / Sourdine ( + / Touche - / ECO / Réducteur de la lumière bleu ( - / Touche sélection d’entrée (INPUT) Haut-parleurs Connecteur USB en aval(2.0) (... -
Page 12: Connexion De Votre Moniteur
Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l’adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal. -
Page 13: Mise En Route De L'ordinateur
MISE EN ROUTE DE L’ORDINATEUR Fréquences du signal P a s s e z a u x f r é q u e n c e s s o u h a i t é s d é t a i l l e s à l a p a g e 2 2 “ F R É Q U E N C E S D E SYNCHRONISATION”. -
Page 14: Utilisation Du Moniteur
Si vous préférez utiliser ce moniteur au delà de 3 heures consécutives, merci de désactiver la fonction d'extinction automatique. Le LCD iiyama est réglé à l’usine avec une fréquence de synchronisation figurant à la page 22 afin de donner la meilleure image. Vous pouvez également ajuster la position de l’image comme vous le souhaitez en suivant le mode opératoire ci-dessous. -
Page 15: Menu Des Paramètres De Réglage
MENU DES PARAMÈTRES DE RÉGLAGE Image ProLite XUB3490WQSU Picture Image Luminosité Réglage de Couleur Config. d'image Contraste PiP/PbP Réglage OSD i-Style Color Arr. Extra Over Drive Arr. Contr. avancé Mar. Arr. Mode1 Ajustement Problème / Option Touche correspondante Trop sombre Luminosité... -
Page 16: Réglage De Couleur
Réglage de couleur ProLite XUB3490WQSU Color Settings Image Réglage de Couleur Utilisateur Réglage de Couleur Temperature couleur Config. d'image Pre-Reglage Utilisateur PiP/PbP R Personnalisé Réglage OSD G Personnalisé Extra B Personnalisé Gamma1 Gamma Ajustement Problème / Option Touche correspondante Chaudes Warm Blanc verdâtre... -
Page 17: Config. D'image
Config. d'image ProLite XUB3490WQSU Manual Image Adjust Image Config. d'image Réglage de Couleur Format de I'image Plein écran Config. d'image Régl. Des zones noires PiP/PbP Mémoire réglages Mode1 Réglage OSD Extra Ajustement Problème / Option Touche correspondante Plein écran Extension de l’affichage. - Page 18 PiP/PbP ProLite XUB3490WQSU PiP/PbP Image Image per Image Réglage de Couleur PiP/PbP Arr. Config. d'image Sub Win 1 Input HDMI/MHL PiP/PbP Sub Win 2 Input HDMI2 HDMI2 Réglage OSD Sub Win 3 Input Extra Sub Win 4 Input HDMI/MHL PiP Size...
- Page 19 Réglage OSD ProLite XUB3490WQSU OSD Settings Image Reglages affichage ecran Réglage de Couleur Position H Config. d'image Position V PiP/PbP Délai affichage OSD Réglage OSD Extra Langue Français Ajustement Problème / Option Touche correspondante OSD trop à gauche Position H OSD Horizontal Position OSD trop à...
- Page 20 Standard Format DisplayPort DisplayPort Format A utiliser lors de l'affichage en 3440x1440 60Hz. Mar. Le logo IIYAMA est affiché lorsque le monitor est allumé. Logo d’ ouverture Le logo IIYAMA n’apparaît plus lorsque le moniteur Opening Logo Arr. est allumé.
- Page 21 Direct Lous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en suivant la manipulation suivante. Volume : Appuyez la touche + lorsque le Menu n’est pas affiché. Ajustement Problème / Option Touche correspondante Trop faible Volume Volume Trop fort Réducteur de la lumière bleue * :...
-
Page 22: Système D'économie D'énergie
SYSTÈME D’ÉCONOMIE D’ÉNERGIE ® Le système d’économie d’énergie de ce produit est conforme aux normes ENERGY STAR et VESA DPMS. Lorsqu’il est activé, il permet de réduire automatiquement la consommation d’énergie du moniteur lorsque l’ordinateur ne fonctionne pas de manière active. Pour utiliser cette fonction, le moniteur doit être connecté... -
Page 23: Depannage
3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. Problème Contrôle... -
Page 24: Informations De Recyclage
L’ a u d i t i o n d ’ u n bruit parasite. INFORMATIONS DE RECYCLAGE Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur. 20 DEPANNAGE / INFORMATIONS DE RECYCLAGE... -
Page 25: Annexe
ANNEXE Design et specifications techniques peuvent etre sujets à modifications, sans préavis. CARACTÉRISTIQUES TECHNIQUES Catégorie de taille 34" La technologie des panneaux Taille Diagonale: 34" (86,7cm) Taille du point 0,2325 mm H × 0,2325 mm V Panneau Luminosité 320cd/m (Typique) Rapport de contraste 1000 : 1 (Typique), Fonction d'Contr. -
Page 26: Dimensions
Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Conditions de fonctionnement Stockage : Température -20 à 60°C / -4 à 140°F Humidité 5 à 85% (sans condensation) ® Homologation CE, TÜV-GS, CU, ENERGY STAR NOTEZ * Les périphériques USB ou audio-vidéo ne sont pas connectés.
