SIARR 5318 Notice De Montage

SIARR
PREPARATION
* Démonter le pare-chocs : * 4 vis en bout d'aile à droite et à gauche -
* 4 vis sous le pare-chocs - * 2 vis au bord du hayon).
* Découper le pare-chocs suivant le schéma ci-joint.
* Démonter l'absorbeur de chocs.
* Dévisser la vis de fixation du pot d'échappement.
* Supprimer les obturateurs caoutchouc sous les longerons
(1 à droite et 1 à gauche).
MONTAGE

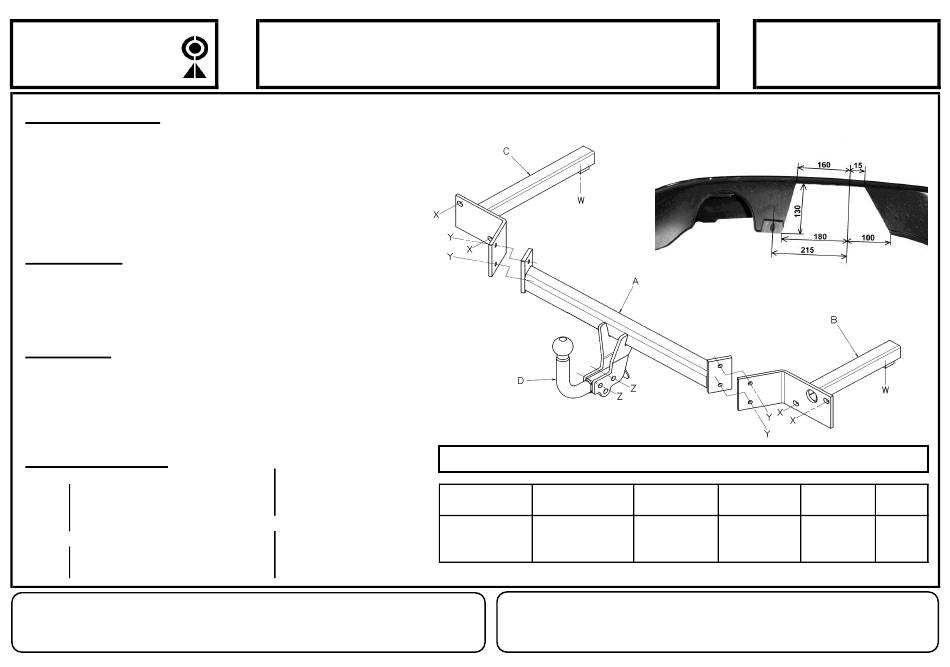

* Mettre les bras B et C à l'intérieur des longerons et les fixer aux points W
avec l'ensembre visserie W.
* Fixer l'attelage A sur les bras B et C aux points Y avec l'ensemble visserie Y.
* Fixer l'absorbeur de chocs aux points X avec l'ensemble visserie X.
FINITION
* Serrer l'ensemble visserie aux couples indiqués ci-des-
sous en commençant par les blocs visserie X, W et Y.
* Resserrer la vis de fixation du pot d'échappement.
* Remonter le pare-chocs.
* Fixer la rotule D aux points Z avec l'ensemble visserie Z.
BLOC VISSERIE
2 vis HM10x30
W
2 rondelles plates 10/27
2 rondelles DEC10
Ecrous
X
existants
COUPLES DE SERRAGE :
M16 AC8.8 19,5daNm M12
M16 AC10.9 27,5daNm M10
M12 AC8.8 8,1daNm M10
NOTICE DE MONTAGE
4 vis HM10x30
Y
4 rondelles DEC10
2 écrous HM10
2 vis HM12x60
Z
2 rondelles CS12
2 écrous HM12
AC10.9 11,4daNm M8 AC8.8
AC8.8 4,7daNm M8 AC10.9
AC10.9 6,7daNm
FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM5000\NDM5318-D - FOLIO NDM5318-D
Tél. : 02.35.85.32.57 - e-mail : sav@siarr.fr
Type Homologation
SI017 de Type n°
Attelage pour
FIAT Punto III e24*94/20*00*0042
3 et 5 ptes (RLD)
NOTA : Schéma électrique à l'intérieur de nos faisceaux universels ou personnalisés.
ATTENTION : (pour connaître les caractéristiques d'utilisation consulter la carte grise)
2,3daNm Installé suivant nos recommandations, cet attelage vous donnera entière satisfaction.
3,3daNm Nous dégageons toute responsabilité en cas de transformation ou d'utilisation illicite
de celui-ci.
5318
Poids Total Poids Total Charge verti-
remorquable
maxi autorisé cale maxi
1 780 kg 1 000 kg
Valeur
D
60 kg 6,28 kN
