SIARR 5037 Mode D'emploi

SIARR
PREPARATION
* Déposer les 2 feux arrière, ainsi que le bouclier arrière.
* Déposer et supprimer la traverse de renfort du bouclier.
* Réaliser, sous le bouclier et au centre de celui-ci, une découpe selon schéma au verso.
* Sur l'attelage, déposer toute la visserie.
MONTAGE

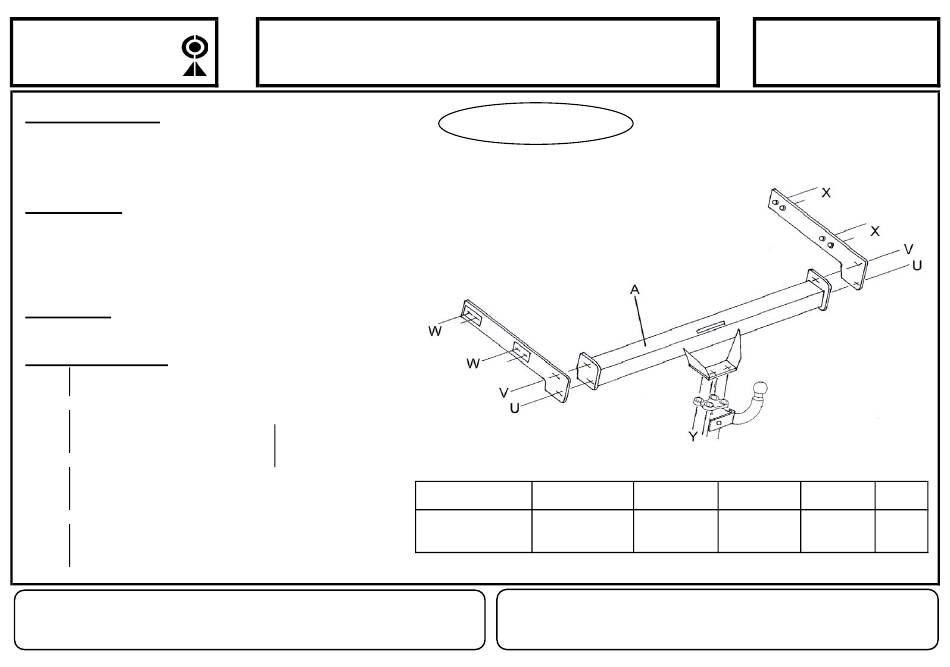

* Glisser les bras droit et gauche dans les longerons, puis les fixer à l'aide des
blocs visserie W et X (cette opération peut être facilitée côté gauche
en déposant la garniture plastique de passage de roue).
* Fixer le corps d'attelage "A" aux points U et V avec l'ensemble visserie U et V.
* Reposer le bouclier arrière et fixer la rotule à l'aide du bloc visserie Y.
FINITION
* Serrer l'ensemble de la visserie aux couples indiqués ci-dessous.
BLOC VISSERIE
2 vis HM12x30
U
2 rondelles CS12
2 vis HM12x40
V
2 écrous HM12
2 rondelles CS12
2 vis HM10x35
W
2 rondelles plates 10/26
2 rondelles CS10
2 vis HM10x35
X
2 rondelles plates 10/26
2 rondelles CS10
COUPLES DE SERRAGE :
M16 AC8.8 19,5daNm M12
M16 AC10.9 27,5daNm M10
M12 AC8.8 8,1daNm M10
NOTICE DE MONTAGE
4 vis HM12x35
Y
4 rondelles CS12
1 rotule D65
AC10.9 11,4daNm M8 AC8.8
AC8.8 4,7daNm M8 AC10.9
AC10.9 6,7daNm
N° Identification
5037
Type Homologation
de Type n°
Attelage pour
Golf IV BL et BK e11*94/20*00*2368
Bora, Tolédo 99 et Léon
NOTA : Schéma électrique à l'intérieur de nos faisceaux universels ou personnalisés.
ATTENTION : (pour connaître les caractéristiques d'utilisation consulter la carte grise)
2,3daNm Installé suivant nos recommandations, cet attelage vous donnera entière satisfaction.
3,3daNm Nous dégageons toute responsabilité en cas de transformation ou d'utilisation illicite
de celui-ci.
FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM5000\NDM5037-C - FOLIO NDM5037-C
Poids Total Poids Total
maxi autorisé remorquable
1 810 kg 1 500 kg
5037
Charge verti- Valeur
cale maxi D
75 kg 8,05 kN
