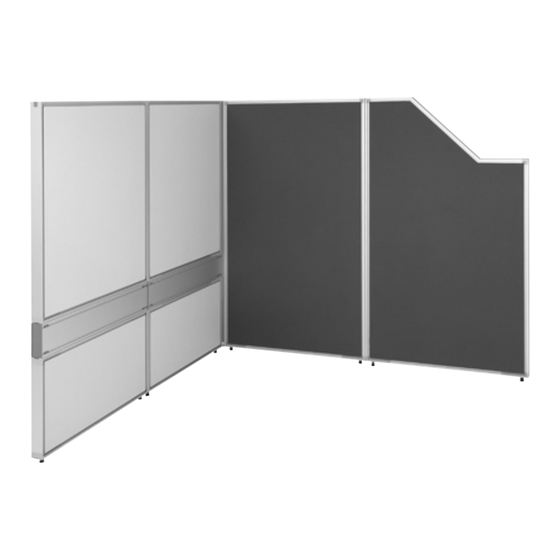

- Page 1 Partito Wall Montageanleitung - Assembly instruction - Notice de montage 1/36...
- Page 2 Partito Wall Réglage en hauteur .........................3 Partito Wall jonction I 180° ..........................4-8 Partito Wall I 180° avec gestion des câbles ....................9-14 Partito Wall jonction L 1x90° ........................15-20 Partito Wall jonction X 4x90° ........................21-26 Partito Wall jonction T 3x90° ........................27-32 Partito Wall Pied de stabilisation .........................33-34...
- Page 3 Partito Wall Montageanleitung - Höhenverstellung Assembly instruction - Height Adjustment Notice de montage - Réglage en hauteur 3/36...
- Page 4 Partito Wall Montageanleitung - I-Verkettung 180° Assembly instruction - I-Junction 180° Notice de montage - Jonction I 180° Verpackungsinhalt Benötigte Werkzeuge Packaging Content Tools Required Contenu du colis Outils nécessaires Reihenfolge der Montage bei 2 Wänden A – B Order for mounting 2 walls A –...
- Page 5 Partito Wall Montageanleitung - I-Verkettung 180° Assembly instruction - I-Junction 180° Notice de montage - Jonction I 180° Reihenfolge der Montage bei mehr als 2 Wänden A, A, A … – B, B, B … A, A, A … – B, B, B …...
- Page 6 Partito Wall Montageanleitung - I-Verkettung 180° Assembly instruction - I-Junction 180° Notice de montage - Jonction I 180° 1.10 A: Sechskantschrauben festziehen 2 Nm A: Position I-Verbinder oben A: Tighten hexagonal screw (2 Nm) A: Position I-connector above A: Serrer les vis hexagonales à 2 Nm A: Position de la jonction I en haut du panneau 1.11...
- Page 7 Partito Wall Montageanleitung - I-Verkettung 180° Assembly instruction - I-Junction 180° Notice de montage - Jonction I 180° 1.13 1.14 B: Position I-Verbinder oben B: Kunststoffabdeckung entfernen B: Position I-connector above B: Remove plastic cover B: Position de la jonction I en haut du panneau B: Enlever le cache plastique 1.15...
- Page 8 Partito Wall Montageanleitung - I-Verkettung 180° Assembly instruction - I-Junction 180° Notice de montage - Jonction I 180° 1.17 1.18 Wand B in Wand A heben Wand B in Wand A heben, Detail Attach wall B to wall A Attach wall B to wall A, detailed view...
- Page 9 Partito Wall Montageanleitung - I-Verkettung 180° mit Kabelkanal Assembly instruction - I-Junction 180° with cable tray Notice de montage - jonction I 180° avec gestion des câbles Verpackungsinhalt Benötigte Werkzeuge Packaging Content Tools Required Contenu du colis Outils nécessaires Reihenfolge der Montage bei 2 Wänden A –...
- Page 10 Partito Wall Montageanleitung - I-Verkettung 180° mit Kabelkanal Assembly instruction - I-Junction 180° with cable tray Notice de montage - jonction I 180° avec gestion des câbles Reihenfolge der Montage bei mehr als 2 Wänden A, A, A … – B, B, B …...
- Page 11 Partito Wall Montageanleitung - I-Verkettung 180° mit Kabelkanal Assembly instruction - I-Junction 180° with cable tray Notice de montage - jonction I 180° avec gestion des câbles 1.10 A: Sechskantschrauben festziehen 2 Nm A: Position I-Verbinder oben A: Tighten the hexagonal screws (2 Nm) A: Position of the I-Connector above A: Serrer les vis hexagonales à...
- Page 12 Partito Wall Montageanleitung - I-Verkettung 180° mit Kabelkanal Assembly instruction - I-Junction 180° with cable tray Notice de montage - jonction I 180° avec gestion des câbles 1.13 1.14 B: Position I-Verbinder oben B: Kunststoffabdeckung entfernen B: Position of the I-Connector above...
- Page 13 Partito Wall Montageanleitung - I-Verkettung 180° mit Kabelkanal Assembly instruction - I-Junction 180° with cable tray Notice de montage - jonction I 180° avec gestion des câbles 1.17 1.18 Wand B in Wand A heben Wand B in Wand A heben, Detail...
- Page 14 Partito Wall Montageanleitung - I-Verkettung 180° mit Kabelkanal Assembly instruction - I-Junction 180° with cable tray Notice de montage - jonction I 180° avec gestion des câbles 1.21 1.22 Kabelkanal-Abdeckung vertikal einheben Kabelkanal-Abdeckung vertikal einheben, Detail unten Attach the cable tray cover vertically Attaching the cable tray cover, detailed view below Poser le cache de la gestion des câbles verticale...
- Page 15 Partito Wall Montageanleitung - L-Verkettung 1x90° Assembly instruction - for an L-Junction (1x90°) Notice de montage - jonction L 1x90° Verpackungsinhalt Benötigte Werkzeuge Packaging Content Tools Required Contenu du colis Outils nécessaires Reihenfolge der Montage A – B Order of assembly A –...
- Page 16 Partito Wall Montageanleitung - L-Verkettung 1x90° Assembly instruction - for an L-Junction (1x90°) Notice de montage - jonction L 1x90° A: Position L-Verbinder unten A: Montage L-Verbinder unten A: Position of the L-Connector below A: Assembling the L-Connector below A: Position de la jonction L en bas du panneau...
- Page 17 Partito Wall Montageanleitung - L-Verkettung 1x90° Assembly instruction - for an L-Junction (1x90°) Notice de montage - jonction L 1x90° 1.10 A: Kunststoffabdeckung entfernen A: Verkettungsbolzen einstecken A: Remove the plastic cover A: Insert the connecting bolt A: Enlever le cache plastique A: Poser la vis de liaison 1.11...
- Page 18 Partito Wall Montageanleitung - L-Verkettung 1x90° Assembly instruction - for an L-Junction (1x90°) Notice de montage - jonction L 1x90° 1.13 1.14 B: Verkettungsbolzen und L-Verbinder oben einsetzen B: L-Verbinder oben festschrauben 1,5 Nm B: Attach the connecting bolt and the L-Connector above B: Tighten the L-Connector above (1.5 Nm)
- Page 19 Partito Wall Montageanleitung - L-Verkettung 1x90° Assembly instruction - for an L-Junction (1x90°) Notice de montage - jonction L 1x90° 1.17 1.18 L-Verbinder oben einsetzen L-Verbinder oben festschrauben 1,5 Nm Attach the L-Connector above Tighten the L-Connector above (1.5 Nm) Poser la jonction L en haut du panneau Serrer la jonction L en haut du panneau à...
- Page 20 Partito Wall Montageanleitung - L-Verkettung 1x90° Assembly instruction - for an L-Junction (1x90°) Notice de montage - jonction L 1x90° 1.21 1.22 Klick Klick Abdeckprofil Aluminium aussen anbringen, Detail unten Abdeckprofil Aluminium aussen anbringen, Detail oben Attaching the outer Aluminium cover profile, detailed view below Attaching the outer Aluminium cover profile, detailed view above Pose du profile de finition extérieur en alu, détail du bas...
- Page 21 Partito Wall Montageanleitung - X-Verkettung 4x90° Assembly instruction - for an X-Junction (4x90°) Notice de montage - jonction X 4x90° Verpackungsinhalt Benötigte Werkzeuge Packaging Content Tools Required Contenu du colis Outils nécessaires Reihenfolge der Montage bei 2 Wänden A – C – B Order of assembly for 2 walls A –...
- Page 22 Partito Wall Montageanleitung - X-Verkettung 4x90° Assembly instruction - for an X-Junction (4x90°) Notice de montage - jonction X 4x90° A: Position X-Verbinder unten A: Montage X-Verbinder unten A:Position of the X-connector below A: Assembling the X-connector below A: Position de la jonction X en bas du panneau...
- Page 23 Partito Wall Montageanleitung - X-Verkettung 4x90° Assembly instruction - for an X-Junction (4x90°) Notice de montage - jonction X 4x90° 1.10 A, C: Kunststoffabdeckung entfernen A, C: Verkettungsbolzen einstecken A,C: Remove the plastic cover A,C: Insert the connecting bolts A, C : Enlever les caches plastique A, C: Poser les vis de liaison 1.11...
- Page 24 Partito Wall Montageanleitung - X-Verkettung 4x90° Assembly instruction - for an X-Junction (4x90°) Notice de montage - jonction X 4x90° 1.13 1.14 B: Verkettungsbolzen und X-Verbinder oben einsetzen B: X-Verbinder oben festschrauben 1,5 Nm B: Attach the connecting bolts and the X-connector above B: Tighten the X-connector above (1.5 Nm)
- Page 25 Partito Wall Montageanleitung - X-Verkettung 4x90° Assembly instruction - for an X-Junction (4x90°) Notice de montage - jonction X 4x90° 1.17 1.18 X-Verbinder oben einsetzen X-Verbinder oben festschrauben 1,5 Nm Attach the X-connector above Tighten the X-connector above (1.5 Nm) Poser la jonction X en haut du panneau Serrer la jonction X en haut du panneau à...
- Page 26 Partito Wall Montageanleitung - X-Verkettung 4x90° Assembly instruction - for an X-Junction (4x90°) Notice de montage - jonction X 4x90° 1.21 1.22 Abdeckprofil Kunststoff innen anbringen, Detail oben Attaching the inner plastic cover profile, detailed view above Poser les profilés de finition intérieurs en plastique, détail du haut...
- Page 27 Partito Wall Montageanleitung - T-Verkettung 2x90° Assembly instruction - for a T-Junction (2x90°) Notice de montage - jonction T 2x90° Verpackungsinhalt Benötigte Werkzeuge Packaging Content Tools Required Contenu du colis Outils nécessaires Reihenfolge der Montage A – C – B Order of assembly A –...
- Page 28 Partito Wall Montageanleitung - T-Verkettung 2x90° Assembly instruction - for a T-Junction (2x90°) Notice de montage - jonction T 2x90° A: Position T-Verbinder unten A: Montage T-Verbinder unten A: Position of the T-Connector below A: Mounting the T-Connector below A: Position de la jonction T en bas du panneau...
- Page 29 Partito Wall Montageanleitung - T-Verkettung 2x90° Assembly instruction - for a T-Junction (2x90°) Notice de montage - jonction T 2x90° 1.10 A, C: Kunststoffabdeckungen entfernen A, C: Verkettungsbolzen einstecken A, C: Remove plastic covers A, C: Insert connecting bolt A, C: Enlever les caches plastique A, C: Poser les vis de liaison 1.11...
- Page 30 Partito Wall Montageanleitung - T-Verkettung 2x90° Assembly instruction - for a T-Junction (2x90°) Notice de montage - jonction T 2x90° 1.13 1.14 B: Verkettungsbolzen und T-Verbinder oben einsetzen B: T-Verbinder oben festschrauben 1,5 Nm B: Attach the connecting bolts and T-Connector above B: Screw on the T-Connector above (1.5 Nm)
- Page 31 Partito Wall Montageanleitung - T-Verkettung 2x90° Assembly instruction - for a T-Junction (2x90°) Notice de montage - jonction T 2x90° 1.17 1.18 T-Verbinder oben einsetzen T-Verbinder oben festschrauben 1,5 Nm Attach the T-Connector above Poser la jonction T en haut du panneau Poser la jonction T en haut du panneau Serrer la jonction T en haut du panneau à...
- Page 32 Partito Wall Montageanleitung - T-Verkettung 2x90° Assembly instruction - for a T-Junction (2x90°) Notice de montage - jonction T 2x90° 1.21 1.22 Abdeckprofil Aluminium aussen anbringen, Detail unten Abdeckprofil Aluminium aussen anbringen, Detail oben Attaching the lower outer Aluminium cover profile, detailed view Attaching the upper outer Aluminium cover profile, detailed view Pose du profile de finition extérieur en alu, détail du bas...
- Page 33 Partito Wall Montageanleitung - Stützfuß Assembly instruction - for Supporting Leg Notice de montage - Pied de stabilisation Verpackungsinhalt Benötigte Werkzeuge Packaging Content Tools Required Contenu du colis Outils nécessaires Position Stützfuß Wand in Stützfuß heben Position of the supporting leg...
- Page 34 Partito Wall Montageanleitung - Stützfuß Assembly instruction - for Supporting Leg Notice de montage - Pied de stabilisation Klemmsteine in Rahmenprofil einlegen Klemmsteine in Rahmenprofil einlegen, Detail Draufsicht Insert the clamp blocks into the frame profile Insert the clamp blocks into the frame profile - detailed view Insérer les cales de serrage dans le cadre...
- Page 35 Partito Wall Montageanleitung - Magnetboard Assembly instruction - Magnetic Board Notice de montage - tableau magnétique Verpackungsinhalt Benötigte Werkzeuge Packaging Content Tools Required Contenu du colis Outils nécessaires Position Magnetboard-Halter Klemmsteine positionieren Position of the magnetic board holder Position the clamp blocks Position des porte-tableau magnétique...
- Page 36 Partito Wall Montageanleitung - Magnetboard Assembly instruction - Magnetic Board Notice de montage - tableau magnétique Schrauben an Magnetboardhalter/Klemmsteinen ansetzen Höhe Magnetboard festlegen Insert the screws into the magnetic board holder and clamp blocks Set the height of the magnetic board Visser sans serrer les porte-tableau et les cales de serrage Positionner à...
