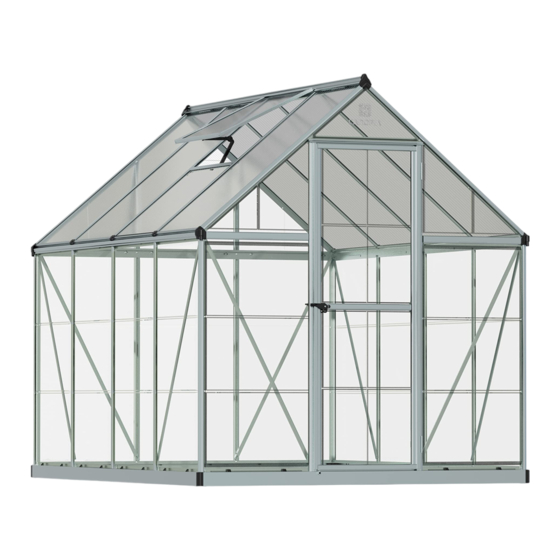

- Page 1 ONSIGNES DE MONTAGE Silver Line/Green Line 6’x8’ 255x193x203cm / 100”x76”x80”...
-
Page 2: Remarque Importante
êtes toute information complémentaire, veuillez consulter notre site : fatigué, après avoir pris des www.palram.com Les extrémités de tous les profils marqués médicaments ou bu de l'alcool ou si d'une flèche, sont toujours face vers le v o u s ê... - Page 3 C on t en t s Item Inc./mm Qty. Item Inc./mm Qty. Item Inc./mm Qty. Item Inc./mm Qty. A102 A173 A222 A283 44.33/1126 59.65/1515 48.82/1240 592/23.3 A103 62.40/1585 A104 62.40/1585 A111 44.69/1135 P305 22/560 A112 A174 A260 P308 44.69/1135 24.17/614 24.84/630 15.75/400 A113...
- Page 4 C on t en t s Item Item Item Item Inc./mm Qty. Inc./mm Qty. Inc./mm Qty. Inc./mm Qty. Item Inc./mm Qty. M307 P514 M284 P333 17.32x24.09 440x612 P515 17.32x24.09 440x612 P516 P399 P304 25.79x24.09 P 2 05 666x612 M6x1.77/M6x45 P518 P306 12.9x24.09 328x612...
- Page 5 Veillez à plier les profils de la base M246+M247, au niveau des étiquettes, de manière à former un angle à 90° avant d'insérer les vis. Serrez solidement les vis 447 au niveau de l'orifice inférieur (voir photo du bas). Arrière M243 Connectors M244...
- Page 6 *Insérez les vis de l'extérieur et ne serrez les écrous que de 2-3 tours. Assembler le profilé a162 en utilisant les boulons et les écrous(411;412) comme indiqué A111 A112 A112 Back A111 A162 A111 A111 A162 A 111 / 2 A 112 / 2 A162 / 1...
- Page 7 *Insert the screws from the outside, tighten nuts only 2-3 turns and leave loose. Les arr_ts de goutti_re comprennent deux embouts gauche et droit P 324 et 4 bouchons Remarque:laisser les embouts ouverts sur le cot_ choisi pour l‘_coulement de l ‘eau P324 de pluie .
- Page 8 *Insérez les vis de l'extérieur et ne serrez les écrous que de 2-3 tours. Montez les gouttières A136 sur les profils(A111 / A112), une à chaque extrémité. A136 REMARQUE : Montez les traverses A256, de l'intérieur, en même temps que la gouttière A136, à l'aide des mêmes vis et écrous A136.
- Page 9 *Insérez les vis de l'extérieur et ne serrez les écrous que de 2-3 tours. Les profil_s d ‘aluminium A113 et A114 doivent _tre connect_s _ l’ avant des goutti_res A136 sur les trous sup_rieurs et aux profil_s A203 et A 204 comme indiqu_ ci dessous A136 Remarque: assemblez les profil_s A203 et A 204 en m_me temps que la base...
- Page 10 *Insérez les vis de l'extérieur et ne serrez les écrous que de 2-3 tours. Les profiles d’aluminium A115 et A116 doivent être connectés à l ‘avant des gouttières A136 sur les trous supérieurs et aux profilés A103 et A104 comme indiqué ci dessous.
- Page 11 *Insérez les vis de l'extérieur et ne serrez les écrous que de 2-3 tours. Glissez le profilé A102 contre la tête du boulon 411( connecté à la base)Del ‘autre coté,glissez la tête de boulon 411 dans le creux du profilé A102.Insérez le boulon dans le trou pré percé dans la gouttière A136 et fermer (SANS SERRER) avec un écrou 412.
- Page 12 *Insérez les vis de l'extérieur et ne serrez les écrous que de 2-3 tours. Posez 3 profilés A283 sur une A283 surface plane et insérez 2 A284 boulons 411 dans les creux des profilés. Connectez les A283 profiles A283 avec la platine M284 et les écrous 412.Laisser un espace de ? entre les 25mm/ 1 “...
- Page 13 *Insérez les vis de l'extérieur et ne serrez les écrous que de 2-3 tours. Insérez deux boulons 411 dans le creux du profile A283 aux deux extrémités (A) Assemblez les profilés A283 en partant de l intérieur vers les profilés de coin A111 et A112 aux deux extrémités et simultanément aux profilés A203 , A204 et aux traverses A256 (B) l'éxterieur...
- Page 14 *Insérez les vis de l'extérieur et ne serrez les écrous que de 2-3 tours. Glissez le profilé A102 contre la tête du boulon 411( connecté à la base)De l ‘autre coté,glissez la tête de boulon 411 dans le creux du profilé A102.Insérez le boulon dans le trou pré percé dans la gouttière A136 et fermer (SANS SERRER) avec un écrou 412.
- Page 15 *Insérez les vis de l'extérieur et ne serrez les écrous que de 2-3 tours. Faites coulisser le profil A102 sur la vis pré-montée (sur la base) 411. A l'autre extrémité, faites glisser la tête de la vis 411 dans la rainure des profils A102, insérez la vis dans les trous pré-forés de la gouttière A136 puis vissez...
- Page 16 *Insérez les vis de l'extérieur et ne serrez les écrous que de 2-3 tours. Montez le profil en aluminium A260 à l'aide des vis supplémentaires que vous avez inséré lors de la précédente étape. A102 A222 A260 A222 A260 A261 A261 / 1 A222 / 1 A260 / 1...
- Page 17 Posez les profiles A173 sur une surface plane. Entre eux, posez les profilés A173, A174 et A192, et connectez les avec les boulons 4008.serrez tous les boulons. A174 A192 4008 A192 A173 4008 4008 A174 4008 A 174 / 1 A 173 / 2 A 192 / 1...
- Page 18 Mettez en place le panneau 502.Assurez vous que le panneau entre dans le creux des profilés A192 et A174. Glissez le panneau P518 dans le creux du profile A174(a) Mettez le profilé A182 en place. Assurez vous que le panneau P518 entre dans le creux du profilé...
- Page 19 ors de la mise en place du caoutchouc R303, appliquez un produit lubrifiant sur le profil en R303 aluminium A173. P304 421 / 2 423 / 2 P304 / 2 R3 03 / 2...
- Page 20 Faites coulisser le panneau P512 dans la rainure du profil A151 (b). Faites glisser les profils A282 sur chaque côté du panneau P512 A151 jusqu’à ce qu’ils s’encastrent dans les trous du A282 profil A151 et dans les deux trous du panneau P512.
- Page 21 Pour installer l’évent sur la traverse principale des profils en aluminium Les crochets A323 doivent être fixés au profil A260 à l’aide des vis 445 A146, maintenez-le à un angle de 45° par rapport au niveau du profil ( a). (faites-le glisser entre les deux profils en aluminium du toit A102 (b).
- Page 22 Noise reduction elements assembly. Put one part of P317 in the middle of each P317 section of the wall and the roof as shown in the picture P317 below it will be used later on. P317 P317 P317 / 21...
- Page 23 Quand vous installez les panneaux de polycarbonate sur le toit, glissez les panneaux dans la gouttière et dans la pièce P317 comme indiqué sur le dessin ci dessous. P333 P502 (b3) (b1) (b2)
- Page 24 P314 P315 Lors de l’assemblage, vérifiez les sections triangulaires en polycarbonate, P311 P315 P515 P314 (P505, P514 et P515). Les bandes de plastique (P311, P308, P314 P314, P315) doivent être posées après la mise en place des panneaux P516 en polycarbonate (P505, P514 et P515, P516). P308 P308 P514...
- Page 25 Pour monter les panneaux en polycarbonate sur le toit, insérez-les en les faisant glisser dans la gouttière, comme le montre l’illustration ci-dessous (b). Montage des éléments d’insonorisation. P311 P311 P502 P513 P311 P513 P502 / 7 P513 / 1 P311 / 16 P3 05 / 2...
- Page 26 Installez le roulement inférieur de porte à l intérieur du rail aluminium A162(a).Puis les roulettes de porte dans le roulement supérieur A222.Installez la porte, mettez en place les boulons 411 et 412 avec leurs écrous dans le trou d ‘arrêt de porte placé...
- Page 27 P205 P205 P205 P2 0 5 / 2...
- Page 28 Assemblez la couverture de toit P399 en la poussant. Assurez vous de poussez jusqu'au CLICK. P399 P399 M307 PUSH HERE P399 / 2 CLICK...
