CONNEXIONS OPTIONNELLES
A

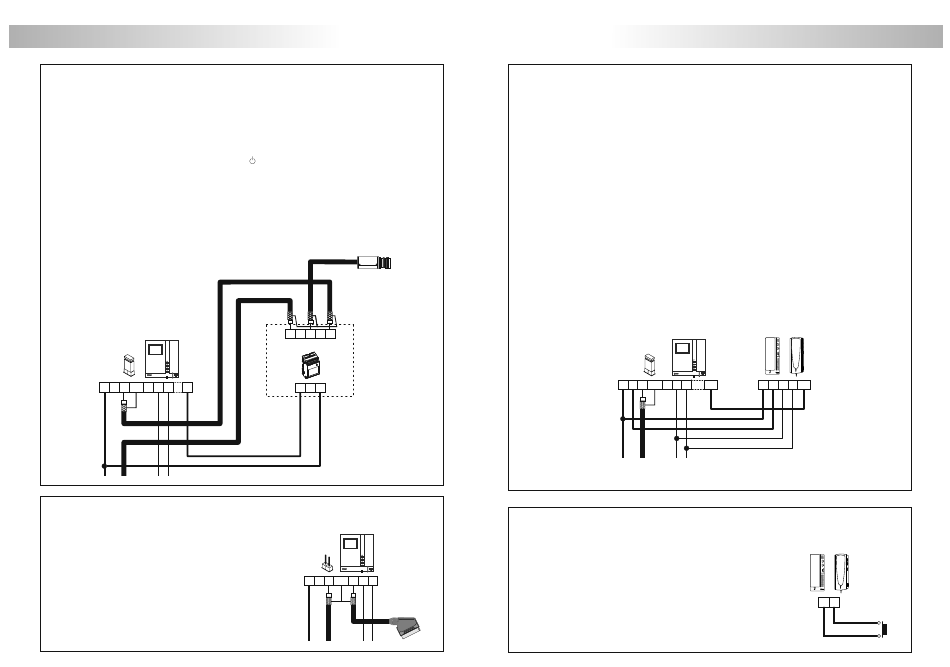

ctivation d'une seconde caméra.
L'activation d'une seconde caméra requiert l'utilisation d'une unité relais SAR-12/24 et d'une
modification a l'intérieur du moniteur, comme indiqué à la page 72. Cette fonction rendra
impossible la fonction d'intercommunication. Si toutefois cette fonction est nécessaire, utiliser la
borne A1 pour activer la seconde caméra.
Pour activer cette fonction, presser le bouton
indépendamment de la position dans laquelle se trouve le combiné.
Si la caméra doit être activée à partir de tous les moniteurs, câbler toutes les bornes 2C entre elles.
Si au contraire, chaque moniteur ou groupe de moniteurs a sa propre caméra, utiliser un relais
SAR-12/24 pour chacun d'eux, sans relier les bornes 2C des différents groupes.
Cette fonction peut être utilisée pour d'autres équipements de la même façon que décrite dans le
chapitre d'activation des dispositifs auxiliaires, utilisant la borne 2C.
Les applications les plus usuelles sont la surveillance dans les limites de la législation en vigueur.
Tekna Plus
CN4
_
V V
+ A D 2C
Malla
in
out
C
onnexion à un téléviseur ou à
un magnétoscope.
Si le téléviseur ou le magnétoscope dispose d'une entrée
SCART, il est possible de visualiser l'image de la
personne qui appelle sur l'écran de le téléviseur via le
canal auxiliaire.
Retirer le pontet de fin de ligne du connecteur CN4, situé
sur la partie arrière du moniteur. Connecter le câble
coaxial aux bornes 17 (masse) et 20 (signal) du
connecteur SCART.
99
du moniteur à n'importe quel moment et
e
2 Caméra
NC NA C
SAR-12/24
IN IN
Tekna Plus
CN4
_
V
+ V A D
Malla
in
out
100
CONNEXIONS OPTIONNELLES
I
ntercommunication entre deux postes
de la même habitation.
Les moniteurs Tekna Plus et les postes d'appel (*) T-540 Plus et T-740 Plus incluent, de série,
l'intercommunication entre deux postes de la même habitation
fonction, il est nécessaire que:
- Un des postes soit configuré comme principale et l'autre comme secondaire avec la fonction
d'intercommunication (un seul équipe secondaire configurée avec intercommunication)
indiqué en pages 76, 80 et 84. En cas d'intercommunication entre un moniteur et un poste
d'appel, il est recommandé de configurer le moniteur comme principale.
- La borne INT de chacun des deux postes doivent être reliées entre-elles (voir schéma).
Pour effectuer une intercommunication, décrocher le combiné et presser le bouton
d'intercommunication; un signal sonore dans le combiné confirmera l'appel ou la
communication de l'autre poste avec la plaque. Pour établir la communication, décrocher le
combiné du poste appelé. Si durant le processus d'intercommunication, un appel de la
est reçu, un signal sonore sera entendu dans le combiné du poste principale et l'image
apparaîtra; pour établir la communication avec la plaque, presser le bouton
d'intercommunication du poste configuré comme principale, ou presser le bouton de
commande de gâche pour ouvrir la porte.
Les types de sonnerie sont différents en fonction de l'endroit où l'appel a été effectué, ce qui permet à
l'utilisateur de distinguer la provenance de l'appel.
Tekna Plus
CN4
_
V V
+ A D
Malla
in
out
IMPORTANT: Les postes T-540 Plus et T-740 Plus doit être configuré avec le micro-interrupteur SW1
*
dans le mode de fonction 'intercommunication' (voir page 78 et 82
C
onnexion poussoir extérieur gâche au
poste d 'appel T-540Plus / T-740Plus.
Permet d'ouvrir la porte durant le processus de réception d'appel
ou une communication au moyen d'un poussoir externe,
placer le poussoir entre les bornes 'AI' et ' ' du poste d
. Pour pouvoir utiliser cette
, comme
plaque
T-540 Plus
T-740 Plus
+ _
INT A D INT
respectivement).
T-540 Plus
T-740 Plus
– 'appel .
Al _
