Lampe frontale UltraLite® Plus

Assemblage

Assemblage du système de lampe frontale UltraLite
Le kit de lampe frontale UltraLite® Plus comprend une lampe frontale équipée d'un module d'éclairage variable, d'un bandeau
rembourré ou d'un bandeau anti-transpiration, d'un câble en fibre optique bifurqué et de deux pinces pour blouse.
Pour assembler le kit, fixer le module d'éclairage en faisant glisser la partie
inférieure de la pince du module dans le réceptacle du module puis en poussant
la partie supérieure jusqu'à l'émission d'un clic sonore (figure 1). Pour fixer la
manette, faites-la glisser dans le trou à l'avant du module de la lampe frontale.
Pour fixer le câble en fibre optique, insérez l'extrémité en angle du câble dans le
module de la lampe frontale jusqu'à ce que vous entendiez un clic indiquant q'uil
est bien en place (figure 2). Un câble bifurqué s'adapte aux pinces de câble des
deux côtés et à l'arrière du bandeau ou du bandeau anti-transpiration (figure 3).
Retirez le câble du module en attrapant le corps du module dans une main et les stries les plus basses du câble dans l'autre
main et en les tirant dans des directions opposées. Ne pas tenir le câble par sa(ses) patte(s) ou sa protection.
Figure 1
BANDEAU
ANTI-TRANSPIRATION
(correctement tenu)
BANDEAU
(correctement tenu)
N'oubliez pas que le câble est constitué de fibres de verre. Lorsque le câble est installé sur le bandeau frontal, ne pas le tordre
à plus de 60 degrés. Le câble est conçu pour s'incurver doucement en suivant la forme du bandeau.
Toutes les illustrations sont à titre d'indication et ne reflètent pas nécessairement votre modèle et ses accessoires.
5
®
Plus
®
Réceptacle du module
Insérer d'abord la partie
inférieure puis insérer la
partie supérieure avec
un clic
Module de la lampe frontale
Réceptacle du module
Insérer d'abord la partie
inférieure puis insérer la
partie supérieure avec un
clic
Module de la lampe
frontale

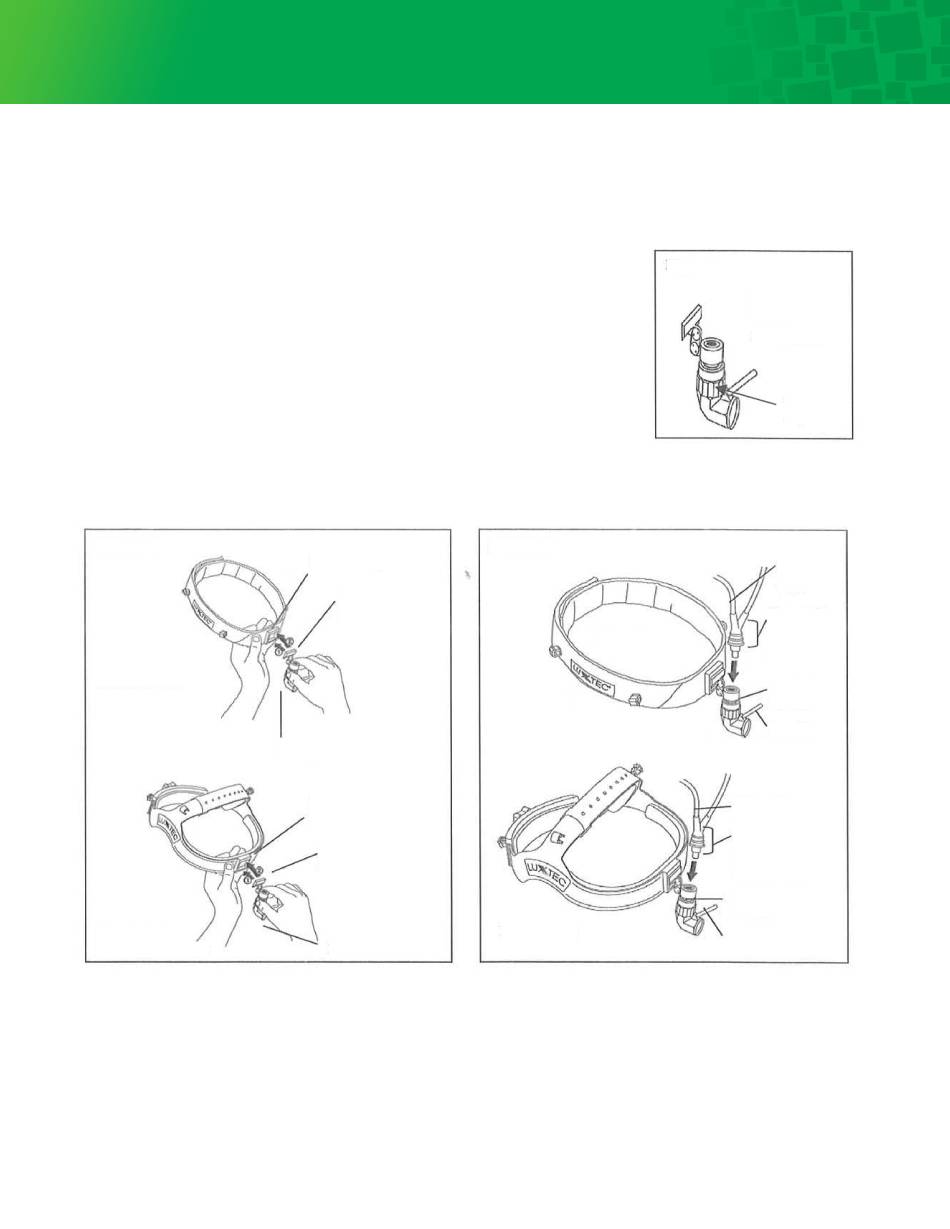

Figure 1a
Figure 2
BANDEAU
ANTI-TRANSPIRATION
BANDEAU
Module
Ultralite
N/P 00-1190
Réglage de
l'iris
Câble en fibre
optique
Saisir le câble à
cet endroit pour
son installation et
son retrait
Module de la
lampe frontale
Manette
Câble en fibre
optique
Saisir le câble à cet
endroit pour son
installation et son retrait
Module de la lampe
frontale
Manette
