DÉBALLAGE ET ASSEMBLAGE
1. Sortir le poêle du carton d'emballage.
2. Retirer tout le matériel protecteur placé sur le poêle pour
l'expédition.
3. Inspecter le poêle pour détecter tout dommage
d'expédition. Si des dommages sont détectés, appelez le
fabricant sur le champ-au 1-800-251-0001.
ATTENTION : TOUTE PIÈCE ENDOMMAGÉE
POURRAIT COMPROMETTRE LE
FONCTIONNEMENT SÉCURITAIRE.
• NE PAS INSTALLER DES COMPOSANTS INCOMPLETS.
• NE PAS INSTALLER DES COMPOSANTS SUBSTITUTS.
• NE PAS INSTALLER DES COMPOSANTS
ENDOMMAGÉS.
4. Pour assurer la sécurité de certaines pièces délicates,
celles-ci sont emballées séparément. Veuillez les localiser,
vraisemblablement à l'intérieur de l'appareil pour
procéder à leur assemblage.
Cordon d'alimentation électrique
Le cordon d'alimentation se branche dans la prise à l'arrière
du poêle. Après tout assemblage requis du panneau
d'affichage (modèle PSBF66W seulement), vous pouvez
brancher votre poêle temporairement pour vous assurer
du fonctionnement de l'afficheur avant de continuer
l'installation. Après avoir confirmer le fonctionnement de
l'afficheur, débranchez le cordon électrique.
ATTENTION : NE PAS LAISSER LE POÊLE
BRANCHÉ DANS LA PRISE ÉLECTRIQUE
DURANT L'ASSEMBLAGE OU LE MONTAGE.
Pot de combustion
En l'absence de toute alimentation électrique, le pot de
combustion devrait être inséré adéquatement dans le
poêle pour que l'allumeur puisse entrer en contact avec les
grenailles. Voir figure 2 ou 3.

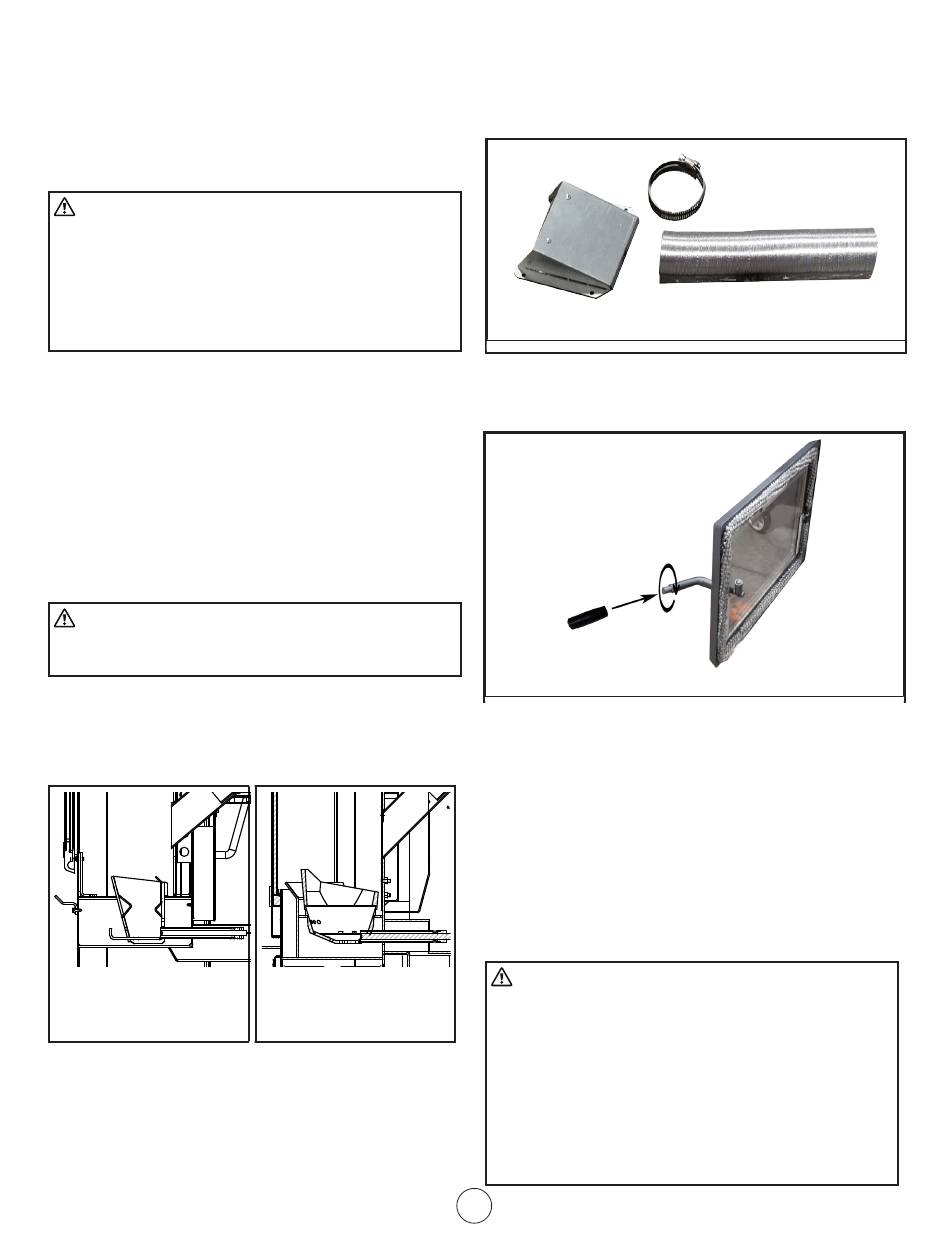

Figure 2 Pot de
combustion PS60W et
PS130W
Une trousse de nettoyage est également emballée, ce qui
facilitera le nettoyage de débris des perforations du pot.
Trousse d'entrée d'air
Localisez la trousse d'entrée d'air expédiée avec le
poêle. Voir Figure 4. Mesurez votre pièce et planifiez
l'installation de l'évent horizontal pouvant être requis selon
Cleveland Iron Works Poêle à grenailles de bois
41
Figure 3 Pot de
combustion PSBF66W
les recommandations indiquées dans «FRESH AIR AND
VENTILATION REQUIREMENTS 2» on page 7. Respectez
toutes les exigences d'aération et suivez les directives
indiquées dans «INSTALLATION 1» on page 7.
Terminaison
Termination Cap
Figure 4 Trousse d'entrée
Assemblage supplémentaire PS60W, PS130W
• Poignée de porte : ouvrez la porte et vissez l'emprise
plastifiée dans les filets de la
Figure 5 Poignée de porte
Assemblage supplémentaire PSBF66W
• Panneau d'affichage : insérer le panneau d'affichage à
l'arrière du dessus du poêle. Assurez-vous de sa bonne
orientation pour lecture à partir du devant du poêle. Fixez
l'afficheur à l'aide des deux vis fournies.
• Câble d'alimentation de l'afficheur
enroulé sous le couvercle du poêle. Insérez l'extrémité
libre dans le dos du panneau d'affichage (voir figure 16
à la page 14). Ce câble devrait déjà être connecté à la
carte d'alimentation du poêle. Vous pouvez vérifier cette
connexion derrière la plaque d'accès à l'arrière du poêle.

INSTALLATION

AVERTISSEMENT : SI CE POÊLE N'EST PAS BIEN
INSTALLÉ, IL POURRAIT EN RÉSULTER UN
INCENDIE DE DOMICILE. POUR MINIMISER LE
DANGER D'INCENDIE, SUIVRE LES DIRECTIVES
D'INSTALLATION. CONTACTER LES AUTORITÉS
DU CODE DE LA CONSTRUCTION OU LE SERVICE
D'INCENDIE POUR CONNAÎTRE LES RESTRICTIONS
ET LES INSPECTIONS D'APPROBATION REQUISES
DANS VOTRE RÉGION.
F6
Guide du propriétaire et intructions d'utlisation
Collier de tuyau Hose Clamp
2" Flex Hose
Tuyau flexible de
51 mm (2 po)
poignée.
: ce câble devrait être
