REV Ritter DT-1351 Mode D'emploi

LAUTSTÄRKEMESSGERÄT
Bedienungsanleitung Typ: DT-1351
Sound level meter
GB
Instruction Manual
Appareil de mesure de l'intensité sonore
FR
Mode d'emploi
Sonómetro
ES
Manual de instrucciones
REV Ritter GmbH
Frankenstraße 1-4
D-63776 Mömbris
www.rev.biz
1
2
6 6
1 1
4 4
5 5
3 3
2 2
3
  

4
2
3
1
DE
EIGENSCHAFTEN
• Standard IEC651 Typ2 und ANSI S1.4 Typ 2
• Kompaktes Design
• Messabweichung +/- 1,5dB
• Messbereich: 30dBA - 130dBA
• Halten des größten Messwertes
• Automatische Hintergrundbeleuchtung
• Automatische Ausschaltfunktion
SICHERHEITSHINWEISE
Betriebsbedingungen:
1. Maximal in 2000m Höhe
2. Luftfeuchte: <80%
3. Temperaturbereich: 0 – 40°C
REINIGUNG
Zur Reinigung bitte nur ein trockenes Tuch verwenden.
Keinesfalls Lösungsmittelhaltige Reiniger verwenden!
KALIBRIERUNG

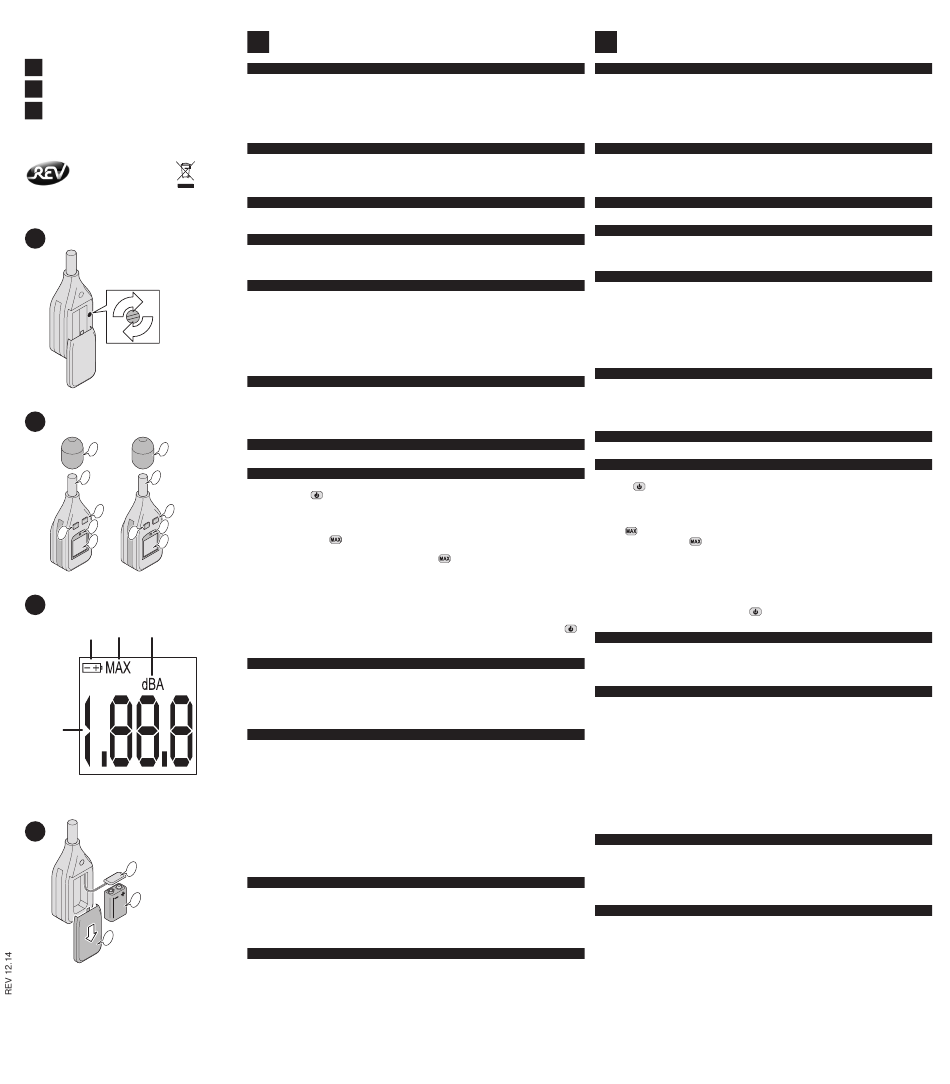

Das Lautstärkemessgerät besitzt auf der Rückseite ein Potentiometer zur optionalen Kalibrierung. Bitte
lassen Sie diese nur von autorisiertem Fachpersonal durchführen. Wir übernehmen keinerlei Gewähr für
ungenaue Messergebnisse aufgrund fehlerhafter Kalibrierungen. (Siehe Bild 1)
FUNKTIONEN
siehe Bild 2
1. Elektret-Kondensator Mikrofon
2. LCD-Anzeige
3. EIN / AUS Taste
4. Taste max. Messwert
5. Licht Sensor
6. Windschutzhülle
7. Potentiometer
8. Stativbefestigung
DISPLAY
siehe Bild 3
1. Anzeige schwache Batterie
2. Messwert
3. Anzeige des max. Messwertes
4. Einheit: dBA
BATTERIEWECHSEL
Wie Sie die Batterien wechseln, sehen Sie in Bild 4!
BETRIEB
1. Standardmessung
Drücken Sie die Taste, um das Gerät einzuschalten. Das Display zeigt für 1 Sekunde alle
verfügbaren Symbole an. Nun beginnt es, den Lautstärkepegel der Umgebung zu messen.
Der Messwert ändert sich in Abhängigkeit der Umgebungslautstärke.
2. Halten des maximalen Messwertes
Drücken Sie die Taste um den maximalen Lautstärkewert zu speichern. Der Wert wird solange
gehalten, bis ein neuer Messwert höher als der gespeicherte ist. Um wieder zum Modus Standard
Messung zurückzukehren, drücken Sie erneut die Taste
3. Automatische Hintergrundbeleuchtung
Durch den integrierten Lichtsensor schaltet sich die LCD Hintergrundbeleuchtung in Abhängigkeit
der Umgebungshelligkeit automatisch ein.
4. Automatische Abschaltung
Das Messgerät schaltet sich zum Energiesparen nach ca. 10 Minuten automatisch aus.
Um die automatische Abschaltung zu deaktivieren, drücken Sie beim Einschalten dauerhaft die
Taste, bis auf dem Display „UOF" erscheint. Beim nächsten Einschaltvorgang ist die automatische
Ausschaltfunktion wieder aktiviert.
WARNHINWEISE
1. Verwenden Sie das Messgerät nicht in Umgebungen mit hohen Temperaturen oder hoher
Luftfeuchtigkeit.
2. Entnehmen Sie die Batterie aus dem Messgerät, falls Sie es für einen längeren Zeitraum nicht
benutzen.
3. Verwenden Sie bei Messungen in windigen Umgebungen den mitgelieferten Windschutz, um
fehlerhafte Messwerte ausschließen zu können.
TECHNISCHE DATEN
• Messbereich: 30dBA – 130dBA
• Genauigkeit: +/- 1.5dB (94dB bei 1kHz)
• Frequenzbereich: 31.5Hz – 8,5kHz
• Frequenzgenauigkeit: A
• Displayauflösung: 4 Digits
• Auflösung: 0.1dB
• Messgeschwindigkeit: 2 Messungen pro Sekunde
• Mikrophon: ½ Zoll Elektret Kondensator Mikrophon
• Max Hold: MAX
• Spannungsversorgung: 9V Batterie, Typ 6LR61 (nicht im Lieferumfang enthalten)
• Lebensdauer der Batterie: Ca. 30 Stunden (Alkaline Batterie)
• Betriebsbedingungen: 0-40°C, 10-80% Luftfeuchte
• Lagerbedingungen: -10-60°C, 10-70% Luftfeuchte
• Gewicht: ca. 144g (inkl. Batterie)
• Abmessungen: 57x26x149mm
ENTSORGUNG
Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum
unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die
Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen
dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen Systeme der
Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES
RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte.
GARANTIE
Dieses REV-Produkt durchläuft während der Fertigung mehrere, nach neuesten Techniken aufgebaute
Prüfstationen. Sollte dennoch ein Mangel auftreten, leistet REV im nachfolgenden Umfang Gewähr:
1. Die Dauer der Garantie beträgt 24 Monate ab dem Kaufdatum.
2. Das Gerät wird von REV entweder unentgeltlich nachgebessert oder ausgetauscht, wenn es innerhalb
der Gewährleistungspflicht nachweisbar wegen eines Fertigungs- oder Materialfehlers unbrauchbar
wird.
3. Die Haftung erstreckt sich nicht auf Transportschäden sowie auf Schäden, die durch fehlerhafte
Installation entstehen.
4. Wird innerhalb von 6 Monaten nach Nichtanerkennung des Haftungsfalles durch REV kein
Widerspruch eingelegt, verjährt das Recht auf Nachbesserung.
5. Im Gewährleistungsfall ist das Gerät zusammen mit dem Kaufbeleg und einer kurzen
Mangelbeschreibung an den Händler oder REV zu senden.
6. Ohne Garantienachweis erfolgt Nachbesserung ausschließlich gegen Berechnung.
GB
• IEC651 TYPE2 & ANSI S1.4 TYPE2
• Modern, compact, portable design
• Accuracy up to +/- 1,5dB
• Measurement range: 30dBA – 130dBA
• MAX Hold
• Auto backlight display
• Auto power OFF
Operation Environmental condition:
1. Below 2000 meters in height
2. Humidity: <80%RH
3. Operation temperature: 0 – 40°C
Use dry cloth to clean the unit, but never with any solvent.
This equipment has the option for a calibration. Only a qualified electrician can calibrate the unit
correctly. We don´t give a guarantee for measurements which are based on incorrect calibrations.
(See in picture 1)
figure 2
1. Electret Condenser Microphone
2. LCD Display
3. ON/OFF button
4. Maximum value hold button (MAX)
5. Light sensor
6. Tripod mounting nut
7. Potentiometer
8. Windscreen
figure 3
1. Low battery indication
2. Measuring Value
3. Maximum value icon
4. Measuring unit: dBA
How to replace the batteries you can see in figure 4!
1. Standard measure mode
Press to
to measure the current sound level. The reading will changed according to the sound level of the
current environment.
2. Max hold
Press
appears to replace. Press
. 3. Auto backlight display
In consequence of the integrated light sensor, the display backlight will be turned on in dependency
of the light intensity of environment.
4. Auto power off
To save energy, the measurement will shut off automatically in about 10 minutes. To cancel this
function, press during the power on process
The auto power off function will be renewed in next turn on.
1. Do not operate the unit at high temperature and high humidity environment.
2. Please take out battery from unit if not in use for any extended period of time.
3. When using the unit in the presence of wind, mount the windscreen to avoid to pick up undesired
signals.
• Measuring Range: 30dBA – 130dBA
• Accuracy: +/- 1.5dB (94dB at 1kHz)
• Frequency range: 31.5Hz – 8,5kHz
• Frequency weighting: A
• Digital Display: 4 Digits
• Resolution: 0.1dB
• Sample rate: 2 times/second
• Mikrophone: ½ inch electret condenser microphone
• Max Hold: MAX
• Power supply: 9V Battery, Type 6LR61 (not included)
• Power life: About 30 hours (alkaline battery)
• Operating condition: 0-40°C, 10-80%RH
• Storage condition: -10-60°C, 10-70%RH
• Weight: 144g (including battery)
• Dimension: 57x26x149mm
In accordance with European defaults used electrical and electronics devices may no more be given to
the unsorted waste. The symbol of the waste bin on wheels refers to the necessity of separate collection.
Please help with environmental protection and see to it that this device is given to the for this purpose
designated systems of waste sorting if you do not use it any longer.
GUIDELINE 2012/19/EU of the EUROPEAN PARLIAMENT AND the COUNCIL of July 04th 2012 about
electrical and electronics old devices.
During manufacturing this REV product is passed through several quality testing stations which are set
up with newest technology. Should nevertheless a defect arise, REV offers a warranty to the following
extent:
1. The duration of the warranty is 24 months after the date of purchase.
2. The unit is either repaired or replaced by REV free of charge or if it can be shown that it has become
unusable during the warranty period due to a manufacturing or material defect.
3. The liability does not cover transport damages or damaged incurred through defective installation.
4. If REV repudiates the warranty claim and no objection is made within 6 months, the right to repair
becomes time-barred.
5. In a warranty case the unit must be sent to the dealer or REV together with the sales slip and a short
description of the defect.
6. If there is no proof for a warranty liability being in place, any repair carried out will be invoiced.
PROPERTIES
SAFETY NOTE
MAINTENANCE
CALIBRATION PROCEDURES
FUNCTIONS
DISPLAY
REPLACE BATTERIES
OPERATION
key to turn on the unit. The LCD display will show full screen for 1 second. Then it starts
to lock the maximum sound level, the sound level will be locked until the higher value
again to go back to the standard measure mode.
key continuously till "UOF" display on the LCD.
CAUTION
SPECIFICATION
WEEE-REFERENCE OF DISPOSAL
WARRANTY
