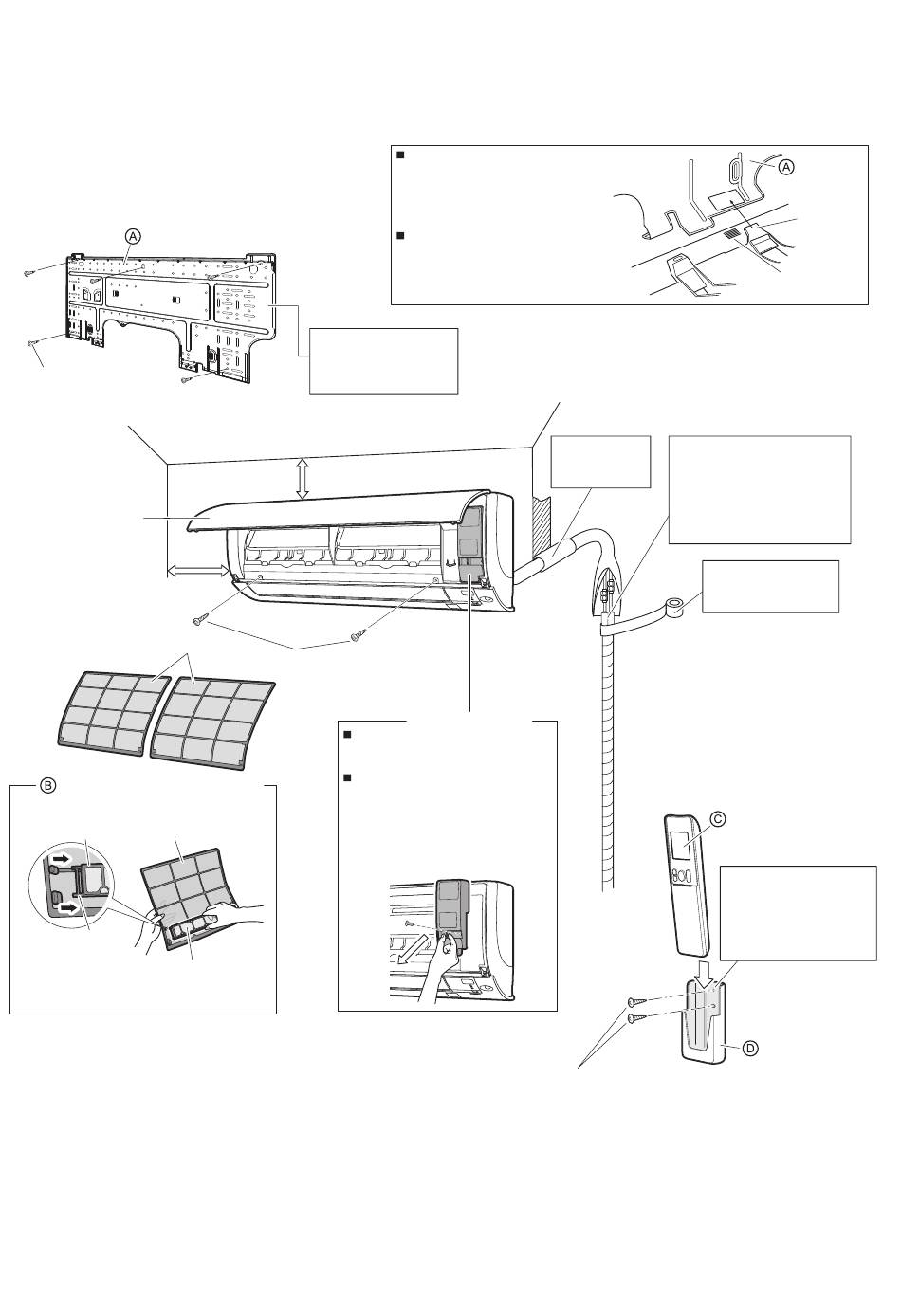

Schéma d'installation de l'unité
intérieure
Plaque de montage
Vis de fixation de la
plaque de montage
(à fournir: M4 × 25L)
Panneau avant
Au moins 50 mm du mur
(des deux côtés)
Filtres à air
Filtre purificateur d'air photocatalytique
à l'apatite et au titane (2 éléments)
Cadre du filtre
Filtre à air
Languette
Filtre purificateur
d'air photocatalytique
à l'apatite et au titane
4
Fixer l'unité intérieure
Accrochez les pattes du bâti inférieur
à la plaque de montage.
Si les pattes sont difficiles à accrocher,
retirez la grille avant.
Retirer l'unité intérieure
Poussez les repères (sur la partie
inférieure de la grille avant) pour libérer
les pattes. Si elles se détachent
difficilement, retirez la grille avant.
La plaque de montage
doit être installée sur un
mur qui peut supporter le
poids de l'unité intérieure.
Au moins 30 mm du plafond
Vis
(M4 × 16L)
Couvercle de service
Ouverture du couvercle de service
Il est possible de retirer le couvercle
de service.
Méthode d'ouverture
1) Retirez la vis du couvercle
de service.
2) Retirez le couvercle de service
légèrement vers le bas, dans le
sens de la flèche.
3) Abaissez.
Bâti inférieur
Grille avant
Bouchez l'espace
Coupez le tuyau équipé d'une
du tuyau avec
isolation thermique à la longueur
du mastic.
appropriée et enroulez-le de
ruban adhésif en veillant à ne
pas laisser d'espace dans la
ligne coupée du tuyau
d'isolation.
Enroulez le tuyau
d'isolation de ruban de
finition de bas en haut.
Avant de visser le support
de la télécommande au mur,
vérifiez que les signaux
de commande sont
correctement reçus par
l'unité intérieure.
Vis de fixation pour le support
de la télécommande
(à fournir: M3 x 20L)
Plaque de
montage
Patte
Repère
(partie arrière)
Télécommande sans fil
Support de la
télécommande
Français
