mais, dans certaines applications, il est aussi possible d'en
utiliser plusieurs et de calculer une moyenne. Le calcul d'une
moyenne requiert une méthode de câblage en série parallèle
spéciale impliquant un nombre spécifique de capteurs.

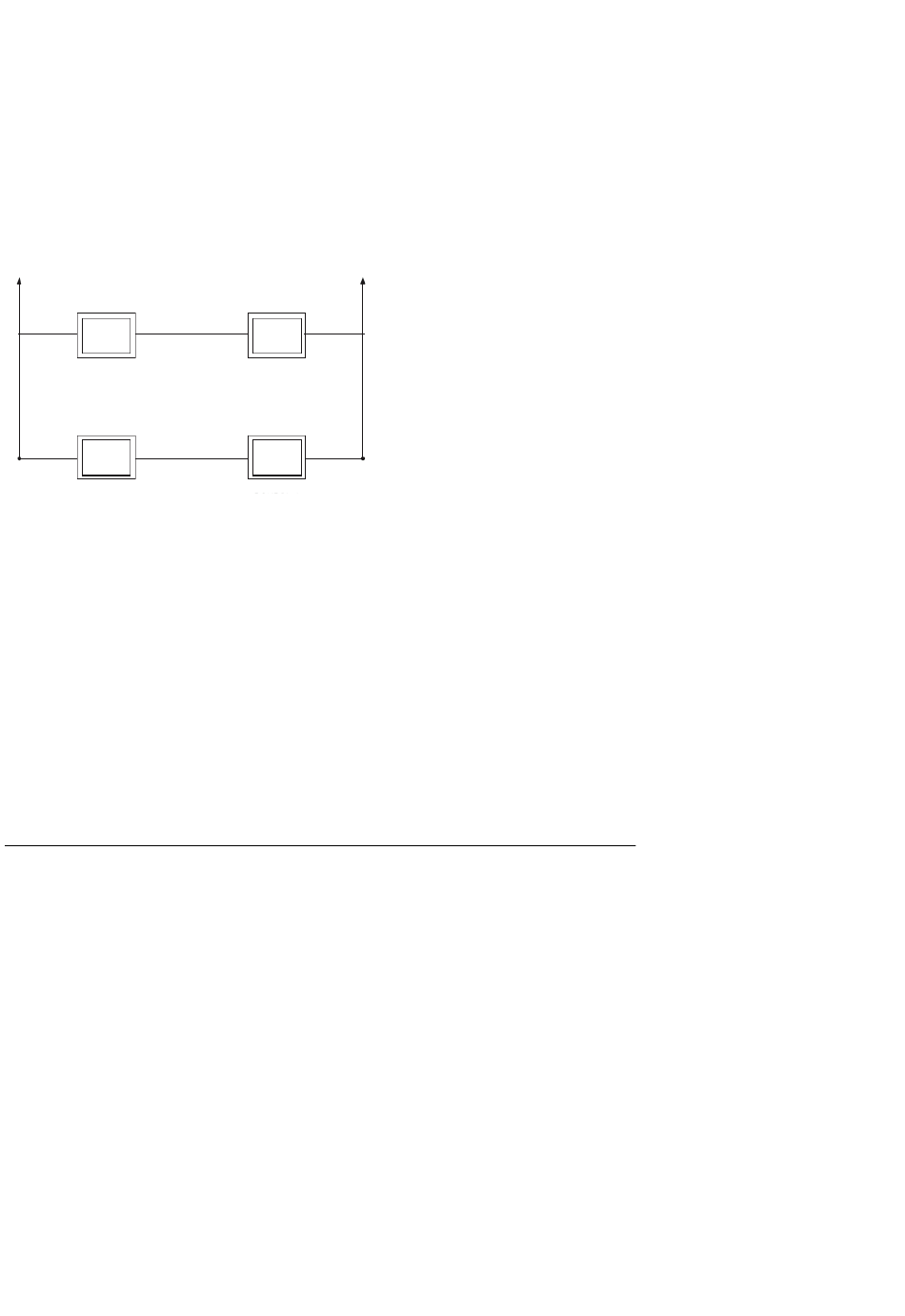

Référez-vous à la Figure 1. Il convient également de noter
que le capteur d'humidité ne peut pas être placé à distance.
Par conséquent, n'installez pas le panneau de commande
Observer dans une zone où la mesure du degré d'humidité
risque d'être erronée.
S1
Capteur 1
Capteur 3
–
Figure 1
Capteur à distance
Remarques importantes concernant le câblage
REMARQUE : Consultez les instructions d'installation du
panneau de gestion des zones Observer
des systèmes de zonage Observer.
Il est recommandé d'utiliser un câble pour thermostat
ordinaire. Utilisez un câble de 22 AWG ou plus pour les
applications de câblage normales. La longueur des fils
continus de plus de 25 pi (7,6 m) doivent être de calibre 18.
Il n'est PAS recommandé d'utiliser des fils de plus de 100 pi
(30 m).
616 01 1019 01
S2
S2
Capteur 2
Capteur 4
–
Câblage en parallèle
®
pour le câblage
19
