THERMOSTAT
i-BASIC 3
10.17 207746 Rev.100

Publicité

Table des Matières
loading

Sommaire des Matières pour Hitecsa i-BASIC 3

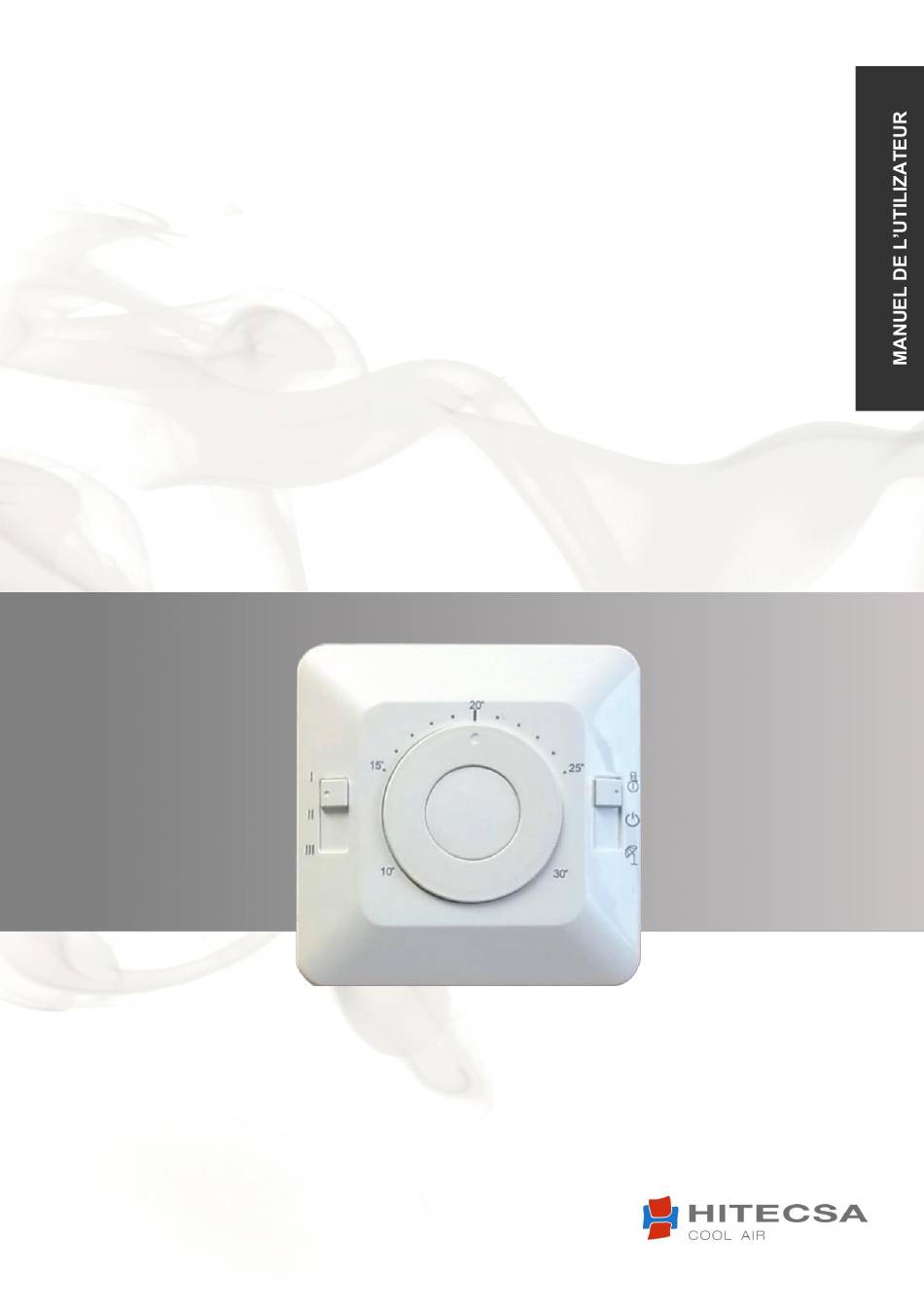

  • Page 1 THERMOSTAT i-BASIC 3 10.17 207746 Rev.100...
  • Page 2 Depuis plus de 35 ans nous proposons une vaste gamme d’équipements spécialisés et adaptés pour tous types d’installations de climatisation. Nos constantes recherches d’amélioration de solutions efficaces, flexibles, gérables, pratiques, nous permettent de faire évoluer de manière constante nos produits ainsi que nos catalogues. Notre équipe d’ingénieurs et de spécialistes vous propose un service personnalisé...
  • Page 3: Table Des Matières

    3 THERMOSTAT i-BASIC 3 ÍNDICE DESCRIPTION ............................4 FONCTIONS PRINCIPALES ..........................4 Installation: ..............................4 APPLICATIONS ............................... 4 OPERATION ..............................4 -BASIC3 ................................. 5 Diagramme interne simplifié ........................5 Couleur des câbles pour installation plaque ....................6 Schémas électriques ............................7 Contrôle électronique ...........................
  • Page 4: Description

    3 THERMOSTAT DESCRIPTION Thermostat électronique pour ventilo-convecteur (Fancoil). FONCTIONS PRINCIPALES Réglage de la température ambiante Sélection de chauffage / refroidissement manuel ou automatique Réglage manuel et automatique à 3 vitesses Programmation par micro switch des fonctions: déstratification, mode ventilateur, type de système (2/4 tubes), mode de fonctionnement de la résistance électrique, valeur de la zone morte.
  • Page 5: Basic3

    3 THERMOSTAT DESCRIPCIÓN / DESCRIPTION / DESCRIPTION i-BASIC3 Diagramme interne simplifié 10.17 207746 Rev.100...
  • Page 6: Couleur Des Câbles Pour Installation Plaque

    3 THERMOSTAT DESCRIPTION i-BASIC3 Couleur des câbles pour installation plaque 10.17 207746 Rev.100...
  • Page 7: Schémas Électriques

    III = vitesse maximale Com = commun moteur KA1 = relai on/off résistance électrique XA1 = bornier i-Basic 3 YV1 = vanne froid/chaleur 230 Vac on/off YV2 = vanne chaleur 230 Vac on/off YV3 = vanne froid 230 Vac on/off...
  • Page 8 N = Neutre – 230 Vac M1 = Moteur Ventilateur – 230 Vac I = Vitesse minimale II = Vitesse moyenne III = Vitesse maximale XA1 = Bornier i-Basic 3 YV5 = Vanne flotante chaud/froid (3 points) 230 Vac 10.17 207746 Rev.100...
  • Page 9: Contrôle Électronique

    3 THERMOSTAT DESCRIPTION i-BASIC3 Contrôle électronique LEGENDE A1 = Moteur avec commande électronique 0-10 VDC YV6 = Vanne de modulation chaleur/refroidissement 0-10VDC YV7 = Vanne de modulation chaleur 0-10VDC YV8 = Vanne de modulation refroidissement 0-10 VDC REMARQUE: Ne pas court-circuter les pins J) non utilisés Les pins 4 et 5 ne doivent jamais être câblés (utilisés uniquement en usine)
  • Page 10 3 THERMOSTAT DESCRIPTION i-BASIC 3 Contrôle électronique Sonde de température de l’air NTC10K@25ºc Ouvert = Refroidissement Fermé = Chauffage Elle doit toujours être utilisée dans le cas de l’installation de la carte électronique. La sonde est automatiquement reconnue par le thermostat.
  • Page 11: Installation Dans L'unité

    3 THERMOSTAT DESCRIPTION i-BASIC 3 Installation dans l’unité Installation sur le mur Note pour l’installation: Le thermostat est composé de deu parties: la base avec le terminal et le contrôle électronique. Pour facilité l’installation, les deux parties sont fournies séparément. Après les raccordements éléctriques sur le terminal dans la base, les deux parties doivent être assemblées par 4 clips au quatre coins : insertion de 4 dents dans...
  • Page 12: Fonction Dip - Switch

    3 THERMOSTAT DESCRIPTION i-BASIC 3 Fonction DIP – Switch (partie postérieure du thermostat Nº DIP FONCTION Système 2/4 tubes 2 tubes 4 tubes Changement Chauffage / Automatique ou centralisé Manuel Refroidissement si DIP 7 = ON DIP 3 = OFF Pas de chauffage électrique...
  • Page 13: Fonction Des Leds

    3 THERMOSTAT DESCRIPTION i-BASIC 3 Fonction des leds Refroidissement (parapluie) Demande du thermostat Led verte allumée avec ventilateur en marche et vanne ouverte Led verte clignotante (1 fois toutes les 2 segondes) avec ventilateur arrêté et vanne ouverte (le ventilateur est en veille car la température de l’eau est >...
  • Page 14 3 THERMOSTAT Reservado el derecho a efectuar modificaciones sin previo aviso. 10.17 207746 Rev.100...
